Zasilacz impulsowy 75W 3.3V 15A HRP-75-3.3

Zasilacz impulsowy do zabudowy 75 W z aktywną korektą PFC

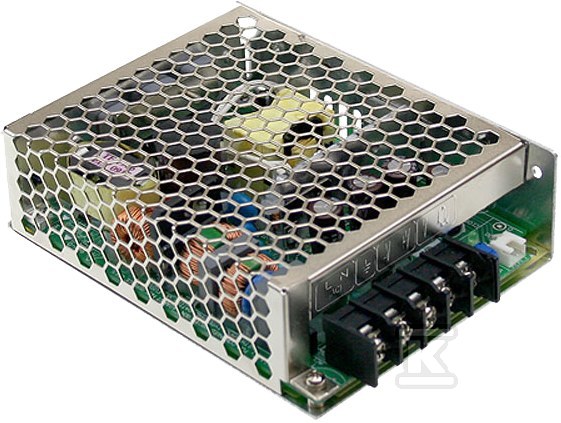

Zasilacz Mean Well serii HRP-75 w wersji HRP-75-3.3 to zamknięty zasilacz AC/DC o niskim profilu 1U przeznaczony do montażu w szafach i obudowach przemysłowych. Dostarcza stabilne napięcie 3,3 V DC przy prądzie do 15 A, z możliwością pracy w szerokim zakresie wejściowym 85-264 V AC oraz 120-370 V DC. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora, a konstrukcja 129 mm × 98 mm × 38 mm pozwala na montaż w miejscach o ograniczonej przestrzeni. Wbudowana aktywna korekcja współczynnika mocy oraz funkcja zdalnego włączania/wyłączania czynią go praktycznym wyborem dla instalacji automatyki, sterowań i urządzeń ITE.

Budowa, montaż i sterowanie

Obudowa ma wymiary 129 mm długości, 98 mm szerokości i 38 mm wysokości przy masie ok. 0,47 kg. Niski profil 1U ułatwia zabudowę, a chłodzenie konwekcyjne nie wymaga dodatkowego przepływu wymuszonego. Zasilacz można zamocować na szynie DIN przy użyciu przystawek, co przyspiesza instalację w rozdzielnicach.

Regulacja napięcia wyjściowego w zakresie -5 ~ +10 % pozwala dopasować poziom 3,3 V do tolerancji obciążenia. Sygnały zdalnego sterowania RC+ / RC- realizują włączanie przy 0 ~ 0,8 V i wyłączanie przy 4 ~ 10 V. Na froncie znajduje się wskaźnik LED sygnalizujący obecność napięcia. Pobór mocy w stanie bez obciążenia jest poniżej 0,5 W, co ogranicza stratne ciepło w czasie postoju.

Parametry pracy i zabezpieczenia

Wejście akceptuje 85-264 V AC, 47-63 Hz oraz 120-370 V DC. Współczynnik mocy przekracza 0,9 przy 230 V AC i 0,95 przy 115 V AC w pełnym obciążeniu. Urządzenie wytrzymuje chwilowe przepięcie 300 V AC przez 5 sekund, a prąd rozruchowy w zimnym starcie wynosi ok. 65 A przy 230 V AC.

Wyjście 3,3 V DC jest stabilizowane z tolerancją ±2,5 % i tętnieniami ok. 80 mV p-p. Sprawność typowa dla tej wersji to 77 %. Ochrona obejmuje zwarcie, przeciążenie i przepięcie. Przy przeciążeniu 105-135 % mocy znamionowej działa ograniczenie prądowe w trybie hiccup, z automatycznym powrotem po usunięciu przyczyny. W przypadku przegrzania następuje wyłączenie napięcia wyjściowego z automatycznym powrotem po ochłodzeniu. Izolacja wejście-wyjście to 3 kV AC, wejście-ramka 2 kV AC, wyjście-ramka 0,5 kV AC.

Warunki eksploatacji i zgodność

Praca jest deklarowana w temperaturze -40 ~ +70 °C z deratingiem, przy wilgotności 20 ~ 90 % RH bez kondensacji. Przechowywanie dopuszczalne jest w zakresie -40 ~ +85 °C i wilgotności 10 ~ 95 % RH. Konstrukcja jest odporna na wibracje 10 ~ 500 Hz, 5 G przez 10 min na każdej osi.

Zasilacz spełnia wymagania bezpieczeństwa AS/NZS62368.1, UL62368-1, TUV EN62368-1 oraz EAC TP TC 004. Kompatybilność elektromagnetyczna obejmuje BS EN/EN55032 klasa B, BS EN/EN61000-3-2, -3 oraz serię BS EN/EN61000-4. Producent deklaruje 5 lat gwarancji.
