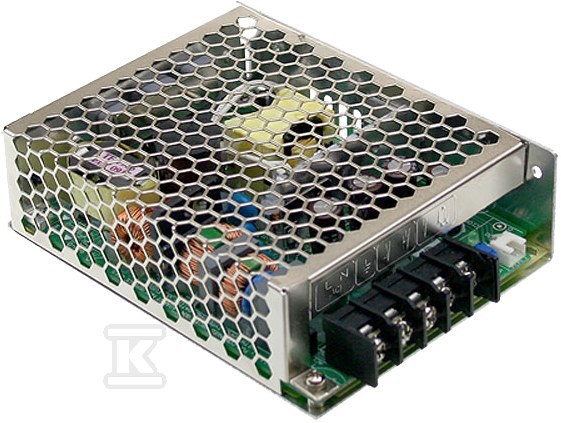

Zasilacz impulsowy 75W 36V 2.1A HRP-75-36

Zasilacz impulsowy 75 W 36 V z aktywną korekcją PFC do zastosowań przemysłowych

Enclosed zasilacz impulsowy o mocy 75 W i napięciu wyjściowym 36 V zapewnia stabilne zasilanie 2,1 A w obudowie o profilu 1U i wysokości 38 mm. Uniwersalny zakres wejściowy 85 ~ 264 V AC oraz 120 ~ 370 V DC pozwala na pracę z sieciami 115 V i 230 V bez przełączania, a wbudowany aktywny PFC podnosi współczynnik mocy powyżej 0,9 przy 230 V AC i powyżej 0,95 przy 115 V AC. Zasilacz wytrzymuje impuls 300 V AC przez 5 s, co zwiększa odporność na chwilowe przepięcia w instalacjach przemysłowych.

Chłodzenie odbywa się swobodną konwekcją, bez wentylatora, co ogranicza awaryjność i hałas. Pobór mocy jałowej jest poniżej 0,5 W, a sygnał LED informuje o obecności napięcia. Sterowanie zdalne ON/OFF realizowane jest poprzez wejście RC+ / RC-, gdzie 0 ~ 0,8 V włącza zasilanie, a 4 ~ 10 V wyłącza. Zakres regulacji napięcia wyjściowego 32 ~ 39,6 V DC daje możliwość drobnej korekty pod obciążeniem.

Budowa, chłodzenie i sterowanie

Obudowa ma wymiary 129 mm x 98 mm x 38 mm i masę ok. 0,47 kg. Połączenia wejściowe i wyjściowe wykonane są na zaciskach śrubowych 5P o rozstawie 9,5 mm z pokrywą, co ułatwia szybki montaż na szynie lub w szafie. Niskoprofilowa konstrukcja pozwala na zabudowę w ciasnych rozdzielnicach, a brak ruchomych części ogranicza zużycie.

• swobodna konwekcja bez wentylatora
• zaciski śrubowe z osłoną
• zdalne włączanie / wyłączanie napięcia
• wskaźnik LED stanu pracy
• pobór jałowy < 0,5 W

Regulacja napięcia w zakresie ±10 % od wartości nominalnej oraz tolerancja wyjściowa ±1,5 % utrzymują stabilność przy zmianach linii i obciążenia. Tłumienie tętnień i szumów na poziomie 200 mV p-p oraz czas narastania do 25 ms wspierają pracę wrażliwych układów sterowania.

Ochrona, niezawodność i zgodność

Zasilacz posiada wbudowaną ochronę przeciwzwarciową, przeciążeniową i przeciwprzepięciową. Przy przeciążeniu 105 ~ 135 % następuje ograniczenie prądu w trybie hiccup z automatycznym powrotem po usunięciu przyczyny. Ochrona przeciwprzepięciowa odcina wyjście w zakresie 41,4 ~ 48,6 V i wymaga ponownego załączenia zasilania. Dostępna jest opcjonalna ochrona termiczna.

Izolacja wejście-wyjście 3 kV AC, wejście-obudowa 2 kV AC i wyjście-obudowa 0,5 kV AC oraz rezystancja izolacji > 100 M? przy 500 V DC spełniają wymagania dla urządzeń przemysłowych. Zgodność potwierdzają certyfikaty UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 i AS/NZS62368.1. Spektrum EMC obejmuje EN55032 klasa B, EN61000-3-2, -3 oraz odporność wg EN61000-4-2, -3, -4, -5, -6, -8, -11 na poziomie heavy industry.

Zakres pracy od -40 °C do +70 °C przy wilgotności 20 ~ 90 % RH bez kondensacji oraz odporność na wibracje 10 ~ 500 Hz przy 5 G pozwalają na montaż w trudnych warunkach. Deklarowana niezawodność to 394,8 k h wg MIL-HDBK-217F przy 25 °C i 2385,6 k h wg Telcordia SR-332. Zastosowanie kondensatorów 105 °C wydłuża żywotność w podwyższonej temperaturze.

Zastosowanie i montaż

Zasilacz sprawdza się w automatyce przemysłowej, sterownikach PLC, systemach wizyjnych i zasilaniu czujników wymagających stabilnego 36 V. Szeroki zakres wejściowy i PFC ułatwiają pracę w instalacjach z niestabilnym zasilaniem, a niski pobór jałowy ogranicza straty energetyczne w trybie czuwania.

• montaż w szafach sterowniczych i rozdzielnicach
• zasilanie urządzeń z rozruchem prądowym dzięki wolniejszej reakcji zabezpieczeń
• praca w temperaturach ujemnych, start możliwy do -40 °C przy 230 V AC
• kompatybilność z instalacjami wymagającymi niskiego poziomu emisji zakłóceń

Czas rozruchu do 1800 ms i czas podtrzymania ok. 96 ms przy 230 V AC oraz ok. 41 ms przy 115 V AC dają bufor na krótkie zaniki sieci. Prąd rozruchowy ok. 56 A przy 230 V AC i ok. 28 A przy 115 V AC jest typowy dla tej klasy zasilaczy.
