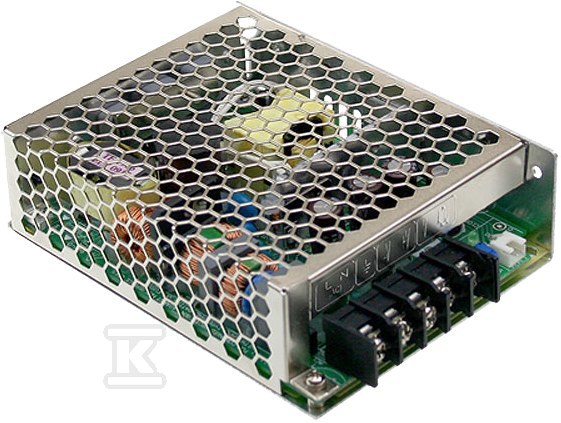

Zasilacz impulsowy 75W 5V 15A HRP-75-5

Kompaktowy zasilacz impulsowy 75 W 5 V do zabudowy z aktywnym PFC

Zasilacz impulsowy MEAN WELL serii HRP w wersji 75 W 5 V 15 A to zamknięty moduł do zabudowy z uniwersalnym wejściem AC/DC i wbudowanym aktywnym korektorem współczynnika mocy. Dostarcza stabilne 5 V przy prądzie do 15 A, pracuje w szerokim zakresie temperatur i bez wentylatora, dzięki czemu nadaje się do szaf sterowniczych, automatyki przemysłowej i urządzeń wymagających cichej, bezobsługowej pracy. Niski pobór mocy w stanie jałowym poniżej 0,5 W oraz możliwość zdalnego włączania/wyłączania ułatwiają integrację w systemach z oszczędnym zarządzaniem energią.

Budowa, chłodzenie i montaż

Obudowa ma wymiary 129 × 98 × 38 mm i masę 0,47 kg, co daje niski profil 1U o wysokości 38 mm. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatora, a konstrukcja jest przystosowana do pracy w otwartym obiegu powietrza. Zasilacz można montować na płycie, a przy użyciu przystawek również na szynie DIN, co przyspiesza instalację w rozdzielnicach. Niska wysokość i brak ruchomych części ograniczają zapotrzebowanie na serwis i ułatwiają zabudowę w ciasnych przestrzeniach.

Zasilanie, regulacja i zabezpieczenia

Wejście akceptuje 85 ~ 264 V AC w zakresie częstotliwości 47 ~ 63 Hz oraz 120 ~ 370 V DC, co pozwala na zasilanie z sieci przemysłowej i z układów DC. Wbudowany aktywny PFC zapewnia współczynnik mocy powyżej 0,9 przy 230 V AC i powyżej 0,95 przy 115 V AC w pełnym obciążeniu, a typowa sprawność wynosi 82,5 %. Napięcie wyjściowe można dostrajać w zakresie -5 ~ +10 %, czyli od 4,7 V do 5,8 V, z tolerancją ±2,5 %, przy tętnie maksymalnym 80 mV pik-pik. Stabilność względem zmian napięcia wejściowego to ±1,0 %, a względem obciążenia ±2,0 %.

Zabezpieczenia obejmują zwarcie, przeciążenie w zakresie 105 ~ 135 % mocy nominalnej z ograniczeniem prądu i automatycznym powrotem po usunięciu przyczyny oraz przepięcie 6 ~ 7 V z wyłączeniem wyjścia i restartem po ponownym podaniu zasilania. Opcjonalnie dostępna jest ochrona termiczna z automatycznym przywróceniem po obniżeniu temperatury. Zintegrowane zdalne sterowanie RC+ / RC- pozwala włączać zasilanie przy 0 ~ 0,8 V i wyłączać przy 4 ~ 10 V.

Warunki pracy, normy i trwałość

Urządzenie pracuje w temperaturze od -40 °C do +70 °C przy wilgotności 20 ~ 90 % bez kondensacji, a zakres przechowywania to -40 °C ~ +85 °C przy 10 ~ 95 % wilgotności. Wewnętrzne elektrolity są klasy 105 °C, co wspiera długą żywotność. Deklarowane MTBF wynosi 2385,6 tys. godzin wg Telcordia SR-332 oraz 352,7 tys. godzin wg MIL-HDBK-217F przy 25 °C.

Spełnia wymagania bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 i AS/NZS62368.1, z próbą napięciową wejście-wyjście 3 kV AC oraz rezystancją izolacji 100 M? przy 500 V DC. Kompatybilność elektromagnetyczna obejmuje emisje klasy B wg BS EN/EN55032 oraz odporność wg BS EN/EN61000-4-2,3,4,5,6,8,11 i BS EN/EN55035. Producent deklaruje 5 lat gwarancji.
