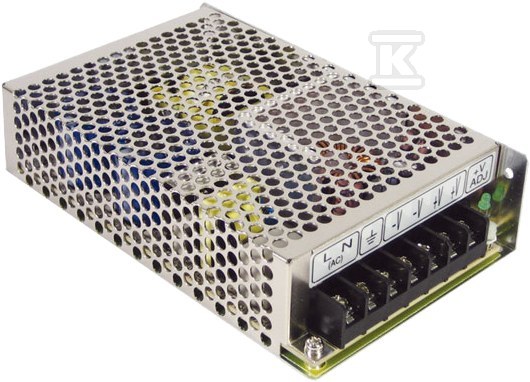

Zasilacz impulsowy 85W 5V 10A, 12V 5A RD-85A

od 1 szt.118,26 zł
brutto / szt.
na zamówienie
Indeks Onninen:DAM474
Indeks producenta:RD-85A
EAN:4711287434001
Opakowania zbiorcze:1 / 24 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Moc wyjściowa: 85 W
Napięcie wyjściowe AC 1: 5 ... 12.5 V
Napięcie wyjściowe DC 1: 5 ... 12.5 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,159 m / 0,097 m / 0,038 m / 0,55 kg / 0,001 m3
Kod celny:85044082

Zasilacz impulsowy 85W 5V 10A, 12V 5A RD-85A

Dwuwyjściowy zasilacz impulsowy o mocy 85 W z uniwersalnym wejściem AC

Zasilacz modułowy RD-85A zapewnia dwa niezależne wyjścia DC w jednej obudowie 159 x 97 x 38 mm. Pierwsze wyjście pracuje w zakresie 5 V z prądem 2,0 ~ 10 A, drugie w zakresie 12 V z prądem 0,3 ~ 5,0 A. Tolerancja napięcia wynosi +/-2 % dla kanału 5 V i +/-5 % dla kanału 12 V, a typowe tętnienia to 80 mV p-p i 120 mV p-p. Sprawność typowa to 78 %, co przekłada się na mniejsze straty cieplne w pracy ciągłej. Uniwersalny zakres wejściowy 88 ~ 264 V AC, 125 ~ 373 V DC oraz częstotliwość 47 ~ 63 Hz pozwalają na zasilanie z sieci przemysłowych i laboratoryjnych bez dodatkowych przetwornic. Urządzenie wytrzymuje impuls przepięciowy 300 V AC przez 5 s bez uszkodzenia i posiada wskaźnik LED sygnalizujący załączenie.

Konstrukcja, wydajność i warunki pracy

Chłodzenie odbywa się swobodnym przepływem powietrza, bez wentylatora, co ogranicza awaryjność i poziom hałasu. Wnętrze wykorzystuje elektrolity 105 °C o długiej żywotności, a każdy egzemplarz przechodzi 100 % test palenia przy pełnym obciążeniu. Zakres pracy to -25 ~ +70 °C przy wilgotności 20 ~ 90 % RH bez kondensacji, a zakres przechowywania to -40 ~ +85 °C przy 10 ~ 95 % RH. Zasilacz jest odporny na wibracje 10 ~ 500 Hz, 5 G przez 10 min na każdej osi X, Y, Z. Czas narastania napięcia to ok. 500 ms przy 230 V AC i 1200 ms przy 115 V AC, a czas podtrzymania to ok. 100 ms /230 V AC i 18 ms /115 V AC przy pełnym obciążeniu. Prąd rozruchowy zimny to ok. 50 A /230 V AC, prąd upływu <2 mA /240 V AC. Współczynnik temperaturowy wynosi +/-0,03 %/°C w zakresie 0 ~ 50 °C dla wyjścia 5 V.

Ochrona, bezpieczeństwo i zgodność

Zabezpieczenia obejmują zwarcie, przeciążenie i przepięcie z pracą w trybie hiccup i automatycznym powrotem po usunięciu usterki. Zakres regulacji napięcia CH1 to 4,75 ~ 5,5 V, a typowy zakres zabezpieczenia nadnapięciowego CH1 to 5,75 ~ 6,75 V. Izolacja wytrzymuje 3 kV AC między wejściem a wyjściem / PE, 2 kV AC wejście / PE i 0,5 kV AC wyjście / PE, a rezystancja izolacji to 100 M? przy 500 V DC /25 °C /70 % RH. Spełnione są normy bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252 Part1:2010/IEC 60950-1:2005. Emisja EMC jest zgodna z BS EN/EN55032 klasa B, BS EN/EN61000-3-2,-3, EAC TP TC 020, a odporność EMC z BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, poziom ciężki przemysł. MTBF wynosi min. 2897,3 k godzin wg Telcordia SR-332 Bellcore oraz min. 537,9 k godzin wg MIL-HDBK-217F przy 25 °C. Produkt posiada certyfikat CE potwierdzający zgodność z wymaganiami rynku europejskiego i deklarowaną gwarancję 3 lata.

Zastosowanie i montaż

Dwa niezależne kanały pozwalają zasilać jednocześnie logikę 5 V i obciążenia 12 V bez dodatkowych przetwornic. Stały zakres prądowy 0 ~ 10 A na 5 V i 0 ~ 5 A na 12 V ułatwia dopasowanie do urządzeń o zmiennym poborze. Uniwersalne wejście AC i odporność na przepięcia 300 V AC przez 5 s zwiększają niezawodność w instalacjach przemysłowych narażonych na zakłócenia sieciowe.
