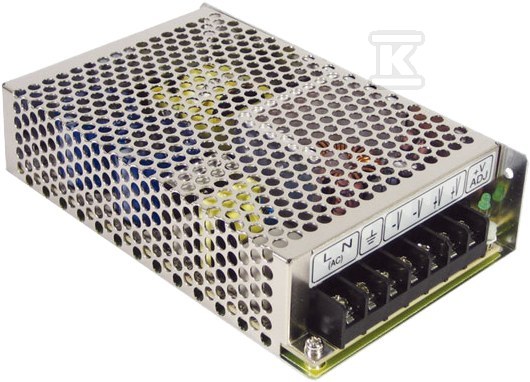

Zasilacz impulsowy 85W 5V, 12V, 24V,-12V RQ-85D

Czterowyściowy zasilacz impulsowy do zabudowy o mocy 85 W

Zasilacz serii RQ-85D od MEAN WELL to kompaktowe urządzenie w obudowie do zabudowy z czterema niezależnymi wyjściami stałoprądowymi. Uniwersalne wejście 88-264 V AC oraz 124-370 V DC pozwala na pracę w instalacjach jednofazowych i w układach DC bez zmiany konfiguracji. Moc wyjściowa 85 W przy sprawności 78 % i maksymalnej mocy 84 W zapewnia stabilne zasilanie logiki, sterowników i obciążeń pomocniczych w szafach sterowniczych i rozdzielnicach przemysłowych.

Budowa i warunki pracy

Obudowa ma wymiary 159 x 97 x 38 mm i masę ok. 600 g. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora. Zakres pracy od -20 °C do +70 °C oraz odporność na wibracje do 5 G pozwalają na montaż w środowiskach przemysłowych. Wewnątrz zastosowano kondensatory elektrolityczne o żywotności 105 °C. Maksymalny prąd rozruchowy wynosi 50 A, prąd upływu nie przekracza 2 mA. Urządzenie wytrzymuje 300 V AC na wejściu przez 5 s, co zwiększa odporność na przepięcia sieciowe. Montaż na szynie DIN jest możliwy za pomocą przystawek.

Ochrona, normy i trwałość

Zasilacz posiada zabezpieczenia przeciwzwarciowe, przeciążeniowe z auto recovery w zakresie 110-150 % oraz przepięciowe. Izolacja wejście-wyjście 3000 V AC, wejście-ramka 2000 V AC i wyjście-ramka 500 V AC. Spełnia wymagania dla przemysłu ciężkiego EMS EN50082-2 / EN61000-6-2 oraz normy EN62368-1, EN55032 klasa B i EN61000-3-2. Trzy lata gwarancji producenta potwierdzają trwałość konstrukcji.

Wyjścia i konfiguracja

Model RQ-85D oferuje cztery kanały:

• 5 V DC 2,0~10 A, tolerancja +/-2 %, tętnienia 80 mV
• 12 V DC 0,3~4,0 A, tolerancja +7 % / -3 %, tętnienia 120 mV
• 24 V DC 0,1~1,5 A, tolerancja +/-8 %, tętnienia 150 mV
• -12 V DC 0,0~1,0 A, tolerancja +/-5 %, tętnienia 80 mV

Możliwa jest regulacja napięcia jednego wyjścia w zakresie -5 % ~ +10 %, np. wyjście 5 V w zakresie 4,75-5,5 V. Rozwiązanie sprawdza się tam, gdzie potrzebne są jednocześnie napięcia dodatnie i ujemne, np. do zasilania układów analogowych, interfejsów RS-232/RS-485 oraz sterowników z osobnym zasilaniem logiki i mocy.
