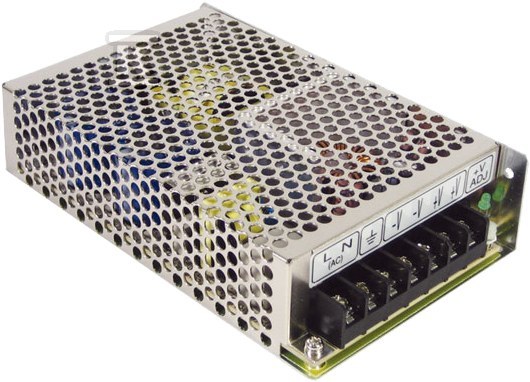

Zasilacz impulsowy 85W 5V, 12V, -5V RT-85A

Zasilacz impulsowy trójwyjściowy do zastosowań przemysłowych

Kompaktowy zasilacz zamknięty o mocy 85 W zapewnia trzy niezależne wyjścia DC w jednej obudowie 159 x 97 x 38 mm. Przeznaczony jest do pracy w instalacjach wymagających stabilnego napięcia dodatniego i ujemnego, z możliwością montażu na szynie DIN przy użyciu adapterów. Chłodzenie odbywa się w sposób naturalny, bez wentylatora, co ogranicza awaryjność i poziom hałasu.

Trzy stabilne wyjścia i regulacja napięcia

Układ RT-85A dostarcza jednocześnie 5 V w zakresie 2,0-10 A, 12 V w zakresie 0,3-4,0 A oraz -5 V w zakresie 0-1,0 A. Dokładność napięcia wynosi +/-2 % dla wyjścia 5 V, +/-5 % dla 12 V i +/-6 % dla -5 V, a tętnienia utrzymują się na poziomie 80 mV p-p, 120 mV p-p i 100 mV p-p. Sprawność typowa to 76 % przy mocy maksymalnej 84,5 W.

Jedno z wyjść można regulować w zakresie -5 % ~ +10 %, co pozwala dopasować napięcie do tolerancji zasilanego urządzenia bez dodatkowych przetwornic. Wbudowana dioda LED sygnalizuje stan pracy, a konstrukcja z kondensatorami elektrolitycznymi 105 °C zapewnia długą żywotność przy pełnym obciążeniu.

Odporność na warunki pracy i zabezpieczenia

Zasilacz pracuje z uniwersalnym wejściem 88 V AC - 264 V AC, a także 125 V DC - 373 V DC, z tolerancją na impuls 300 V AC przez 5 s. Zakres częstotliwości 47 Hz - 63 Hz i prąd rozruchowy ok. 50 A przy 230 V AC pozwalają na bezproblemowe uruchamianie w sieciach przemysłowych.

Ochrona realizowana jest w trybie hiccup: zabezpieczenie przeciwzwarciowe, przeciążeniowe i przeciwprzepięciowe automatycznie przywraca pracę po usunięciu przyczyny. Zakres pracy od -20 °C do +70 °C, odporność na wibracje do 5 G w paśmie 10 Hz - 500 Hz oraz zgodność z wymaganiami EMS dla przemysłu ciężkiego EN50082-2 / EN61000-6-2 sprawiają, że urządzenie jest odporne na zakłócenia elektromagnetyczne.

Izolacja wejście-wyjście 3 kV AC, wejście-PE 2,0 kV AC i wyjście-PE 0,5 kV AC oraz rezystancja izolacji 100 M? przy 500 V DC zwiększają bezpieczeństwo instalacji. Spełnia wymagania EN55032 Class B, EN61000-3-2, -3, EN61000-4-2,3,4,5,6,8,11 oraz EN55035.

Montaż, wymiary i trwałość

Obudowa o masie ok. 0,6 kg umożliwia montaż w szafach rozdzielczych i obudowach sterowniczych. Możliwość instalacji na szynie DIN z adapterami ułatwia instalatorowi szybkie rozmieszczenie zasilacza w istniejącej infrastrukturze.

Długi okres eksploatacji wspiera 100 % starzenie przy pełnym obciążeniu oraz praca w wilgotności 20 % - 90 % RH bez kondensacji. Producent deklaruje 3-letnią gwarancję, co przekłada się na przewidywalność kosztów utrzymania dla użytkownika końcowego.
