Zasilacz impulsowy 85W 5V, 15V,-5V,-15V RQ-85C

Zasilacz czterowyjściowy 85 W do zabudowy z wyjściami 5 V, 15 V, -5 V i -15 V

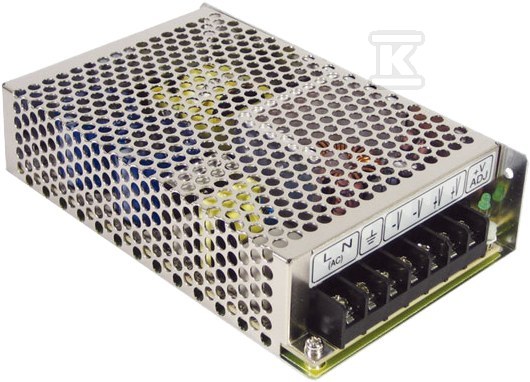

Zasilacz impulsowy RQ-85C z serii MEAN WELL RQ-85 to kompaktowe źródło 4 niezależnych napięć w jednej obudowie do zabudowy. W modelu RQ-85C dostępne są kanały 5 V, 15 V, -5 V i -15 V, co pozwala zasilać jednocześnie obwody logiczne i analogowe bez potrzeby stosowania kilku osobnych zasilaczy. Moc znamionowa 82,5 W przy sprawności typowej 77 % i chłodzeniu otwartym obiegiem powietrza zapewnia stabilną pracę w szafach sterowniczych i urządzeniach przemysłowych.

Obudowa ma wymiary 159 mm x 97 mm x 38 mm i masę ok. 0,6 kg. Zasilacz pracuje w szerokim zakresie napięcia wejściowego 88 V AC do 264 V AC oraz 125 V DC do 373 V DC, z wytrzymałością na impuls 300 V AC przez 5 s bez uszkodzenia. Zakres częstotliwości 47 Hz do 63 Hz i typowy prąd wejściowy ok. 2,5 A przy 115 V AC oraz 1,5 A przy 230 V AC pozwalają na zasilanie z sieci przemysłowych i laboratoryjnych. Czas podtrzymania to ok. 100 ms przy 230 V AC i 18 ms przy 115 V AC, a czas startu i narastania wynosi ok. 500 ms i 20 ms przy 230 V AC.

Budowa, wydajność i warunki pracy

Konstrukcja opiera się na elektrolitach o długiej żywotności i temperaturze pracy 105 °C. Chłodzenie odbywa się swobodnym przepływem powietrza, bez wentylatora, co ogranicza awaryjność i poziom hałasu. Zakres pracy od -25 °C do +70 °C z deratingiem oraz wilgotność 20 % do 90 % RH bez kondensacji pozwalają na montaż w miejscach o podwyższonej temperaturze. Urządzenie wytrzymuje wibracje do 5 G w zakresie 10 Hz do 500 Hz.

Wyjście CH1 5 V pracuje w zakresie prądowym 0 A do 10 A z tolerancją ±2,0 %. Wyjście CH2 15 V obsługuje 0 A do 4 A z tolerancją +3 % / -7 %. Wyjścia symetryczne -5 V i -15 V mają zakres 0 A do 1 A z tolerancją odpowiednio ±8,0 % i ±5,0 %. Tętnienia i szumy są na poziomie 80 mV p-p dla 5 V, 120 mV p-p dla 15 V, 100 mV p-p dla -5 V i 80 mV p-p dla -15 V. Jeden z kanałów można regulować w zakresie -5 % do +10 %, co ułatwia dopasowanie do tolerancji układów odbiorczych.

Zabezpieczenia, normy i niezawodność

Zasilacz ma wbudowane zabezpieczenia przeciwzwarciowe, przeciążeniowe i przeciwprzepięciowe w trybie hiccup z automatycznym powrotem po usunięciu przyczyny uszkodzenia. Izolacja wejście-wyjście 3 kV AC, wejście-FG 2 kV AC i wyjście-FG 0,5 kV AC oraz rezystancja izolacji 100 M? przy 500 V DC spełniają wymagania dla instalacji przemysłowych.

Spełnia normy bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, BIS IS13252 oraz EAC TP TC 004. Kompatybilność elektromagnetyczna obejmuje emisję BS EN/EN55032 klasa B, BS EN/EN61000-3-2, -3 oraz odporność BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035 i BS EN/EN61000-6-2, czyli poziom ciężkiego przemysłu wg EN50082-2. Prąd upływu jest poniżej 2 mA przy 240 V AC.

Średni czas między awariami MTBF wynosi min. 2603,4 tys. h wg Telcordia SR-332, co przekłada się na długą żywotność w ciągłej pracy. Wskaźnik LED sygnalizuje załączenie zasilania, a 100 % test pełnego wypalenia ogranicza wczesne uszkodzenia.

Montaż i zastosowanie w praktyce

Obudowa przeznaczona jest do zabudowy z możliwością montażu na szynie DIN przy użyciu przystawek. Małe gabaryty i wysoka gęstość mocy pozwalają na oszczędność miejsca w rozdzielnicach. Cztery napięcia w jednym urządzeniu sprawdzają się w sterownikach PLC, przetwornikach, systemach pomiarowych i aparaturze laboratoryjnej, gdzie potrzebne są zarówno dodatnie jak i ujemne zasilania analogowe.

Dzięki szerokiemu zakresowi wejściowemu zasilacz toleruje wahania sieci i krótkotrwałe przepięcia, a odporność na wibracje umożliwia pracę w maszynach i pojazdach przemysłowych. Trzyletnia gwarancja producenta potwierdza przeznaczenie do zastosowań profesjonalnych.
