Zasilacz medyczny 10W 15V 0.67A MFM-10-15

Miniaturowy zasilacz open frame do urządzeń medycznych

Seria MFM-10 to kompaktowe zasilacze AC/DC typu on-board o mocy znamionowej 10W, zaprojektowane z myślą o integracji w sprzęcie medycznym klasy BF - czyli urządzeniach mających kontakt z pacjentem. Model MFM-10-15 dostarcza napięcie wyjściowe 15V DC przy prądzie do 0,67A.

Wyróżnikiem tej serii jest podwójna izolacja klasy II - zasilacz nie wymaga podłączenia przewodu ochronnego (FG), co upraszcza konstrukcję obudowy urządzenia końcowego i redukuje koszty montażu. Napięcie izolacji między wejściem a wyjściem wynosi 4kVAC, a prąd upływu dotykowego pozostaje poniżej 80µA nawet przy pełnym obciążeniu i napięciu sieciowym 264VAC - to kluczowy parametr w aplikacjach medycznych, gdzie bezpieczeństwo pacjenta jest priorytetem.

Zasilacz spełnia rygorystyczne normy bezpieczeństwa: IEC/EN60601-1 oraz ANSI/AAMI ES60601-1 w wersji trzeciej, potwierdzone dwoma poziomami izolacji ochronnej (2xMOPP). Certyfikat CAN/CSA-C22.2 trzeciej edycji rozszerza zgodność na rynek północnoamerykański.

Parametry elektryczne i środowiskowe

Szeroki zakres napięcia wejściowego 80-264VAC (z automatyczną detekcją 110/230VAC) pozwala na stosowanie jednej wersji zasilacza na różnych rynkach bez zmian konstrukcyjnych. Sprawność na poziomie 83% przy niskim poborze mocy w stanie jałowym - poniżej 0,075W - przekłada się na minimalne straty cieplne i niższe koszty eksploatacji urządzenia.

Tolerancja napięcia wyjściowego ±2,5% (z uwzględnieniem regulacji liniowej i obciążeniowej) zapewnia stabilne zasilanie delikatnej elektroniki medycznej. Tętnienia i szumy mieszczą się w 180mVp-p, co jest istotne przy czułych układach pomiarowych.

Zakres temperatur pracy od -30°C do +85°C umożliwia instalację w przenośnych aparatach medycznych i mobilnych stanowiskach klinicznych, które mogą pracować w zmiennych warunkach otoczenia. Chłodzenie odbywa się przez otwarty obieg powietrza - brak wentylatora oznacza ciszę pracy (istotną np. przy monitorach pacjenta) i eliminację elementu podatnego na awarie mechaniczne.

Zabezpieczenia i niezawodność

Zasilacz wyposażono w cztery mechanizmy ochronne:

• Przeciwzwarciowy - tryb hiccup, automatyczny powrót po usunięciu awarii,
• Przeciwprzeciążeniowy - aktywacja przy obciążeniu 110-180% mocy znamionowej,
• Przepięciowy - odcięcie napięcia wyjściowego przez diodę Zenera,
• Termiczny - wyłączenie przy przegrzaniu z automatycznym wznowieniem po schłodzeniu.

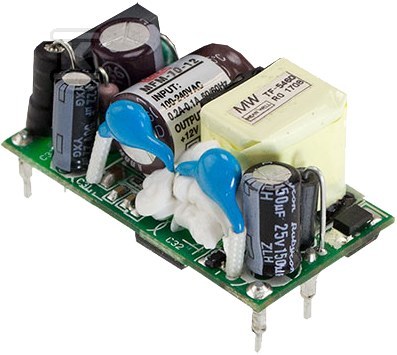

Obudowa open frame waży zaledwie 18 gramów, a wymiary 42×22,3×20,5mm pozwalają na montaż nawet w bardzo ciasnych obudowach przenośnego sprzętu diagnostycznego. Konstrukcja przewiduje odporność na wibracje do 5G w paśmie 10-500Hz - istotna cecha przy urządzeniach transportowych lub mobilnych stanowiskach zabiegowych.

Średni czas bezawaryjnej pracy MTBF wynosi 1756 godzin zgodnie z normą MIL-HDBK-217F (25°C), co dla komponentu montowanego wewnątrz urządzenia medycznego oznacza wysoką przewidywalność eksploatacyjną.

Typowe zastosowania

Ze względu na certyfikację BF i spełnienie norm IEC/EN60601-1 seria MFM-10 sprawdza się w:

• przenośnych urządzeniach medycznych,
• mobilnych stanowiskach klinicznych,
• komputerowych monitorach medycznych,
• instrumentach diagnostycznych i egzaminacyjnych.

Producent udostępnia pełną dokumentację techniczną oraz instrukcję montażu - zaleca się konsultację krzywej deratingu przy projektowaniu układu chłodzenia oraz weryfikację zgodności EMC urządzenia końcowego z dyrektywą EN60601-1-2 przed certyfikacją finalnego produktu.
