Zasilacz medyczny 15W 3.3V 4.5A MFM-20-3.3

Kompaktowe zasilanie medyczne w technologii open frame

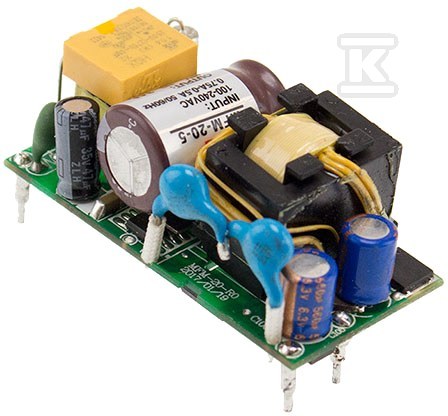

Miniaturowy zasilacz open frame przeznaczony do budowy urządzeń medycznych o klasie BF. Model MFM-20-3.3 zapewnia stabilne napięcie 3,3 V przy prądzie do 4,5 A, co w praktyce daje około 15 W mocy użytecznej. Dzięki konstrukcji bez obudowy łatwo integruje się z płytą główną urządzenia, a małe gabaryty 49 mm × 23,8 mm × 23 mm i masa 0,028 kg pozwalają na oszczędność miejsca w obudowie końcowej. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora, co ogranicza hałas i punkty awarii.

Zastosowanie i konstrukcja medyczna

Zasilacz jest projektowany z myślą o przenośnych urządzeniach medycznych, mobilnych stanowiskach klinicznych, monitorach komputerowych medycznych i aparaturze diagnostycznej wymagającej bardzo niskiego prądu upływu. Izolacja klasy II z separacją pierwotne-wtórne 2×MOPP i wytrzymałością izolacji 4 kV AC spełnia wymagania bezpieczeństwa dla kontaktu pacjenta. Prąd upływu mierzony od wejścia pierwotnego do wyjścia DC jest poniżej 80 µA przy 264 V AC, co jest kluczowe w aplikacjach BF.

Kompaktowa obudowa open frame umożliwia montaż na płytce lub w ciasnych przestrzeniach. Brak wymaganego minimalnego obciążenia upraszcza projektowanie, a praca w zakresie temperatur od -35 °C do +85 °C z deratingiem pozwala na zastosowanie w warunkach klinicznych i transportowych. Zakres wilgotności roboczej 20 ~ 90 % RH bez kondensacji oraz odporność na wibracje 10 ~ 500 Hz, 5 G przez 10 min w osiach X, Y, Z zwiększają niezawodność w urządzeniach mobilnych.

Parametry pracy i zabezpieczenia

Wejście akceptuje szeroki zakres napięcia 85 ~ 264 V AC oraz 120 ~ 370 V DC przy częstotliwości 47 ~ 440 Hz, co ułatwia zasilanie z różnych sieci i źródeł DC. Typowa sprawność dla wersji 3,3 V wynosi 81 %, a pobór mocy bez obciążenia jest poniżej 0,09 W, co ogranicza stratę energii w stanie czuwania. Tłumienie tętnień i szumów do 150 mV p-p oraz tolerancja napięcia wyjściowego ±1,5 % zapewniają stabilne zasilanie wrażliwych układów analogowych i cyfrowych.

Zabezpieczenia obejmują ochronę przeciwzwarciową w trybie hiccup z automatycznym powrotem, zabezpieczenie przeciwprzepięciowe z odcięciem wyjścia i ograniczeniem diodą Zenera oraz zabezpieczenie termiczne wyłączające zasilanie do czasu spadku temperatury. Czas podtrzymania wynosi typowo 40 ms przy 230 V AC i 10 ms przy 115 V AC, a czas narastania do pełnego napięcia to około 1500 ms. Brak minimalnego obciążenia i możliwość pracy z prądem od 0 do 4,5 A ułatwia sterowanie zasilaniem w urządzeniach o zmiennym poborze.

Zgodność, trwałość i montaż

Urządzenie spełnia wymagania norm medycznych IEC/EN 60601-1, ANSI/AAMI ES60601-1 oraz CAN/CSA C22.2 No. 60601-1, a także normy domowe IEC/EN 60335-1. Klasa emisji EMC B dla konfiguracji klasy II i odporność na zakłócenia zgodne z IEC/EN 60601-1-2 pozwalają na pracę w środowisku szpitalnym bez dodatkowego ekranowania. MTBF deklarowany na poziomie ponad 7 319 tys. godzin wg Telcordia SR-332 świadczy o wysokiej niezawodności.

Montaż przewidziano do lutowania falowego do 265 °C przez maksymalnie 5 s lub lutowania ręcznego do 390 °C przez 3 s. Wysokość pracy do 5 000 m n.p.m. z deratingiem temperaturowym 2,5 °C na każde 1 000 m powyżej 2 000 m rozszerza możliwości zastosowania. Producent deklaruje 3 lata gwarancji, a konstrukcja bez wentylatora i z niskim poborem jałowym wspiera długą żywotność w ciągłej pracy.
