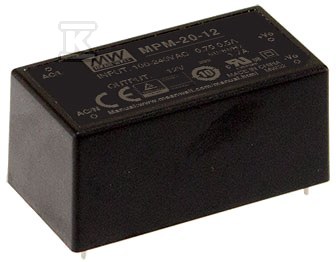

Zasilacz medyczny 20W 12V 1.8A MPM-20-12

od 1 szt.61,40 zł
brutto / szt.
na zamówienie
Indeks Onninen:DAL765
Indeks producenta:MPM-20-12
EAN:4711287426556
Opakowania zbiorcze:1 / 240 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Moc wyjściowa: 20 W
Napięcie wyjściowe AC 1: 3.3 ... 3.3 V
Napięcie wyjściowe DC 1: 3.3 ... 3.3 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,0524 m / 0,0272 m / 0,024 m / 0,056 kg
Kod celny:85044082

Zasilacz medyczny 20W 12V 1.8A MPM-20-12

Miniaturowy zasilacz do urządzeń medycznych

Seria MPM-20 od MEAN WELL to kompaktowe zasilacze w obudowie przystosowanej do montażu na płytce PCB, zaprojektowane z myślą o zastosowaniach medycznych. Model MPM-20-12 dostarcza napięcie 12V DC przy prądzie wyjściowym 1,8A, co przekłada się na moc znamionową 20W. Wyróżnia się bardzo niskim poborem w stanie bez obciążenia - poniżej 0,1W - co ma znaczenie w urządzeniach pracujących w trybie czuwania, częstym w sprzęcie diagnostycznym i monitorującym.

Obudowa ma wymiary zaledwie 52,4 × 27,2 × 24 mm, a masa wynosi około 56 g. Taka konstrukcja pozwala na integrację w niewielkich obudowach urządzeń przenośnych i stacjonarnych - aparatów diagnostycznych, pomp infuzyjnych, monitorów parametrów życiowych czy sprzętu laboratoryjnego.

Izolacja i bezpieczeństwo medyczne

Zasilacz spełnia rygorystyczne wymagania normy IEC/EN60601-1 (wydanie zgodne z TUV i Dekra), co oznacza izolację klasy 2×MOPP (Means of Patient Protection) między obwodami pierwotnym a wtórnym. Prąd upływu dotykowego utrzymuje się poniżej 80 µA przy napięciu 264VAC - to kluczowy parametr w kontekście bezpieczeństwa pacjentów mających kontakt z urządzeniem.

Wytrzymałość izolacji wejście-wyjście wynosi 4 kVAC, a rezystancja izolacji przekracza 100 M? przy pomiarze 500VDC w temperaturze 25°C i wilgotności do 70%. Zasilacz jest przystosowany do pracy na wysokościach do 5000 m n.p.m. (zgodnie z normą EAC TP TC 004).

Parametry pracy i zabezpieczenia

Napięcie wejściowe mieści się w szerokim zakresie 80-264VAC, co pozwala na stosowanie zarówno w instalacjach europejskich (230VAC), jak i amerykańskich (115VAC). Sprawność energetyczna modelu 12V osiąga 85,5%, co przy obciążeniu pełnym przekłada się na umiarkowane wydzielanie ciepła wewnątrz obudowy urządzenia.

Zasilacz wyposażono w pełen pakiet zabezpieczeń:

  • Przeciążeniowe - tryb hiccup, samoczynne wznowienie po usunięciu awarii
  • Nadnapięciowe - odcięcie napięcia wyjściowego przez diodę Zenera
  • Temperaturowe - wyłączenie przy przegrzaniu, automatyczny powrót po schłodzeniu
  • Zwarciowe - inherentnie objęte trybem hiccup przy przeciążeniu

Tolerancja napięcia wyjściowego wynosi ±1,5%, tłumienie tętnień (ripple & noise) nie przekracza 150 mVp-p. Charakterystyka deratingu pokazuje pełne obciążenie do temperatury otoczenia +55°C przy orientacji poziomej; powyżej tej wartości moc wyjściową należy redukować zgodnie z krzywą charakterystyczną.

EMC i warunki eksploatacji

Moduł spełnia normy emisji EMI klasy B dla konfiguracji klasy II (bez uziemienia obudowy) według EN55011 (CISPR11) oraz normy kompatybilności elektromagnetycznej wyrobów medycznych EN60601-1-2. Zakres testów odpornościowych obejmuje:

Standard Poziom
ESD Level 4 - 15 kV (powietrze), 8 kV (kontakt)
EFT/bursts Level 3 - 1 kV
Surge Level 3 - 2 kV
Conducted susceptibility Level 3 - 10 V
RF field susceptibility Level 3 - odpowiednio normie

Urządzenie pracuje w temperaturze od -35°C do +85°C przy wilgotności względnej do 90% RH (bez kondensacji). Składnice magazynowe dopuszczają zakres -40°C do +85°C przy wilgotności do 95% RH. Współczynnik temperaturowy stabilizacji napięcia wynosi zaledwie ±0,03%/°C w zakresie 0-55°C.

Średni czas bezawaryjnej pracy (MTBF) wynosi minimum 1210 tysięcy godzin według MIL-HDBK-217F (przy temperaturze otoczenia 25°C), a według Telcordia SR-332 - ponad 7319 tysięcy godzin.

Temperatura lutowania pinów: max. 260°C ±5°C przez maksymalnie 10 sekund (lutowanie falą) lub max. 390°C przez max. 3 sekundy (lutowanie ręczne).
