Zasilacz medyczny 20W 15V 1.4A MFM-20-15

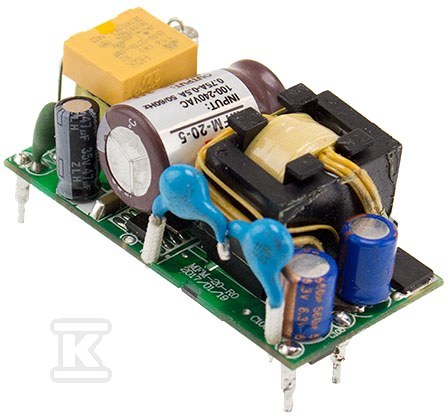

Kompaktowy zasilacz medyczny open frame 15 V 20 W do montażu na płytę

Miniaturowy zasilacz medyczny serii MFM-20 przeznaczony jest do zabudowy w elektronicznych urządzeniach medycznych wymagających zasilania 15 V przy prądzie do 1,4 A. Konstrukcja open frame pozwala na bezpośredni montaż na płytce drukowanej, a bardzo małe gabaryty 49 mm × 23,8 mm × 23 mm ułatwiają integrację w ograniczonej przestrzeni obudowy. Model pracuje bez wentylatora, z chłodzeniem w otwartym obiegu powietrza, co ogranicza liczbę elementów ruchomych i poziom hałasu.

Budowa, wymiary i warunki pracy

Obudowa typu open frame zapewnia klasę izolacji II bez przewodu ochronnego i podwójną izolację pierwotne-wtórne. Zasilacz akceptuje szeroki zakres napięcia wejściowego 80 V AC ~ 264 V AC w zakresie częstotliwości 47 Hz ~ 440 Hz, a także zasilanie DC 120 V ~ 370 V DC, co ułatwia zastosowanie w instalacjach sieciowych i w urządzeniach mobilnych. Zakres temperatur pracy od -35 °C do +85 °C przy wilgotności 20 % ~ 90 % RH bez kondensacji pozwala na pracę w trudnych warunkach klinicznych i transportowych.

Brak wymaganego minimalnego obciążenia upraszcza projektowanie, a pobór mocy w stanie bez obciążenia jest poniżej 0,075 W. Sprawność typowa dla wersji 15 V wynosi 87 %, a tolerancja napięcia wyjściowego to ±1,5 %. Tętnienia i szumy nie przekraczają 180 mV p-p. Zabezpieczenia obejmują zwarcie wyjścia w trybie hiccup z automatycznym powrotem, przeciążenie 110 % ~ 150 % mocy znamionowej, zabezpieczenie przeciwprzepięciowe oraz zabezpieczenie termiczne z wyłączeniem i automatycznym powrotem po ochłodzeniu. Izolacja wejście-wyjście 4 kV AC i rezystancja izolacji 100 M? przy 500 V DC wspierają niezawodność w aplikacjach medycznych.

Bezpieczeństwo medyczne i zgodność z normami

Urządzenie jest projektowane zgodnie z wymaganiami bezpieczeństwa medycznego 2×MOPP i spełnia normy IEC/EN 60601-1 oraz ANSI/AAMI ES60601-1 w wersji 3.1. Niski prąd upływu poniżej 80 µA przy 264 V AC i bardzo mały prąd dotykowy wspierają zastosowanie w urządzeniach klasy BF przy odpowiedniej analizie systemowej. Spełnienie wymagań EMC klasy B dla konfiguracji klasy II oraz odporność na zakłócenia zgodnie z EN 60601-1-2 zwiększają stabilność pracy w otoczeniu szpitalnym.

Wbudowane filtry EMI, obwód wykrywania i sterowania PWM oraz zabezpieczenie przed przepięciami zapewniają ciągłość zasilania. Producent deklaruje 3 lata gwarancji oraz MTBF na poziomie 1210 tys. godzin wg MIL-HDBK-217F przy 25 °C. Złącza wejściowe AC/L, AC/N oraz wyjściowe +V, -V są rozmieszczone na krawędzi płytki, co ułatwia lutowanie przewodów lub złączy w procesie montażu.

Zastosowania i montaż w urządzeniach

Dzięki gęstości mocy i kompaktowym rozmiarom zasilacz sprawdza się w przenośnych urządzeniach medycznych, mobilnych stanowiskach klinicznych, monitorach komputerowych do zastosowań medycznych oraz przyrządach do badań diagnostycznych. Niska emisja ciepła i brak wentylatora pozwalają na zabudowę w obudowach o ograniczonej wentylacji, a szeroki zakres temperatur pracy umożliwia użycie w urządzeniach przenośnych i polowych.

Montaż na płytce wymaga zapewnienia odpowiedniego odprowadzania ciepła i zachowania odstępów zgodnie z normami medycznymi. Derating mocy jest zalecany przy niskich napięciach wejściowych oraz temperaturach powyżej 50 °C, co należy uwzględnić w projekcie mechaniczno-termicznym.
