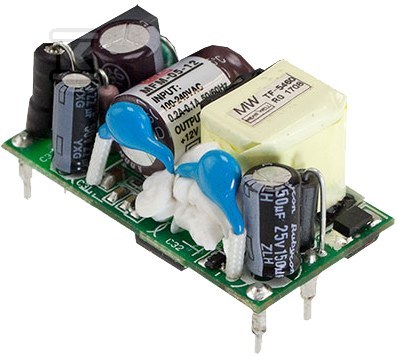

Zasilacz medyczny 5W 12V 0.42A MFM-05-12

Kompaktowy zasilacz medyczny na płytę o mocy 5 W

Moduł AC/DC klasy medycznej przeznaczony do montażu bezpośrednio na płytce drukowanej. Seria MFM-05 łączy wysoką gęstość mocy z bardzo małymi gabarytami, co ułatwia integrację w urządzeniach o ograniczonej przestrzeni. Wersja z napięciem 12 V zapewnia prąd do 0,42 A przy mocy wyjściowej 5 W i jest typowo stosowana tam, gdzie wymagana jest stabilna praca w warunkach medycznych przy zachowaniu kompaktowej formy.

Budowa i gabaryty

Konstrukcja on-board pozwala na lutowanie modułu na PCB bez dodatkowej obudowy. Wymiary 42 mm × 22,3 mm × 20,5 mm dają bardzo mały ślad montażowy przy jednoczesnej wysokiej gęstości mocy. Taki format ułatwia projektantom umieszczenie zasilania w pobliżu sekcji logicznej, skracając ścieżki zasilające i ograniczając emisję zakłóceń.

Parametry elektryczne i wydajność

Zasilacz dostarcza napięcie wyjściowe 12 V w zakresie prądowym 0 ~ 0,42 A. Tolerancja napięcia wynosi +/-2,5 %, a poziom tętnień i szumów to 150 mV, co zapewnia stabilne zasilanie wrażliwych obwodów medycznych. Sprawność na poziomie 80 %. Moc wyjściowa 5 W jest zgodna z charakterystyką serii 4-5 W, a parametry są utrzymane w całej grupie napięciowej 3,3 V, 5 V, 12 V, 15 V i 24 V.

• napięcie wyjściowe 12 V, prąd 0 ~ 0,42 A
• tolerancja +/-2,5 %
• tętnienia i szumy 150 mV
• sprawność 80 %
• moc 5 W

Zastosowanie w urządzeniach medycznych

Małe wymiary i typ montażowy on-board ułatwiają projektowanie kompaktowych urządzeń, gdzie liczy się niezawodność zasilania i ograniczenie masy. Seria MFM-05 jest oferowana w kilku wariantach napięciowych, co pozwala dobrać wersję do konkretnego układu bez zmiany mechaniki montażowej.
