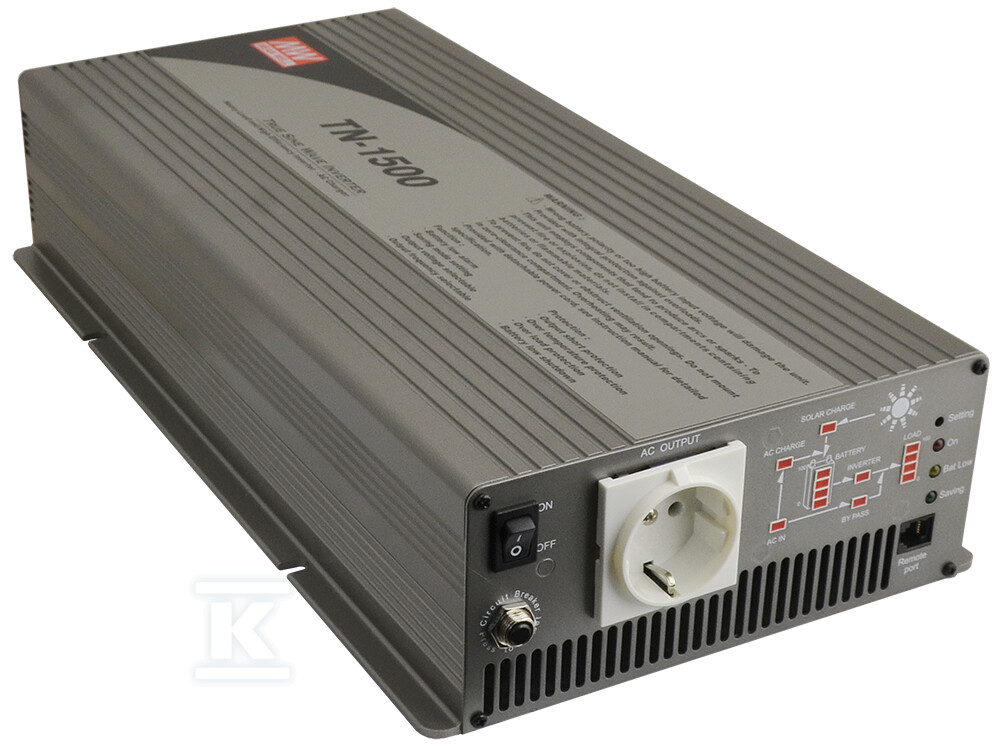

Inwerter solarny DC/AC TN 24VDC/230VAC/1500W TN-1500-224B

Falownik solarny 24 V DC / 230 V AC 1500 W z czystą sinusoidą i funkcją UPS

Inwerter DC/AC TN-1500-224B to urządzenie klasy Mean Well przeznaczone do przekształcania energii z instalacji fotowoltaicznych i akumulatorów 24 V DC na stabilne 230 V AC. Pracuje z czystą sinusoidą o THD < 3 %, co pozwala zasilać wrażliwe odbiorniki, sprzęt AGD oraz instalacje z silnikami bez zakłóceń i dodatkowych strat. Wbudowane tryby UPS i Energy Saving Mode dają elastyczność w pracy ciągłej i w aplikacjach awaryjnych, a możliwość zdalnego monitoringu i podłączenia panelu IRC1 / IRC3 ułatwia integrację w systemach solarnych i stacjonarnych.

Zasilanie wejściowe i wyjściowe

Urządzenie pracuje z nominalnym napięciem 24 V DC, w praktyce w zakresie 21 V DC - 30 V DC, z prądem wejściowym do 75 A. Na wyjściu zapewnia 1500 W mocy ciągłej przy 230 V AC, z regulacją napięcia w zakresie 200 V - 240 V AC ustawianą przełącznikiem Dip-switch. Częstotliwość wyjściową można wybrać między 50 Hz a 60 Hz.

Maksymalna chwilowa moc szczytowa sięga 3000 W przez 0,5 s, co pokrywa prądy rozruchowe urządzeń indukcyjnych. Sprawność przetwarzania wynosi ok. 90 %, a pobór w trybie czuwania Energy Saving Mode jest poniżej 18 W. Wyjście jest zabezpieczone gniazdem typu F Schuko i pozwala na bezpośrednie podłączenie odbiorników bez dodatkowych przewodów.

Ochrona, sterowanie i komunikacja

Falownik ma wbudowane zabezpieczenia przeciw zwarciu SCP, przeciążeniu OLP oraz przegrzaniu OHP. W praktyce oznacza to reakcję na zwarcie wyjścia, ograniczenie prądu przy przeciążeniu oraz wyłączenie przy zbyt wysokiej temperaturze pracy. Dodatkowo chroni wejście przed odwrotną polaryzacją, niskim i wysokim napięciem akumulatora.

Obsługa jest prosta dzięki panelowi czołowemu z optyczną sygnalizacją LED oraz przełącznikowi ON/OFF. Urządzenie obsługuje komunikację RS-232 przez dostarczany przewód DS-RJ11-RS232 i umożliwia zdalny monitoring w rozwiązaniach Mean Well. Dostępne są funkcje UPS oraz Energy Saving Mode wybierane przez użytkownika, a konstrukcja wspiera pracę z akumulatorami kwasowo-ołowiowymi i litowo-jonowymi.

Budowa, chłodzenie i warunki pracy

Obudowa ma wymiary 420 mm x 88 mm x 220 mm z tolerancją ±2 mm i masę ok. 6,85 kg, co pozwala na montaż w szafie rozdzielczej lub na ścianie. Chłodzenie realizuje wentylator o sterowanej prędkości obrotowej, który zwiększa obroty wraz z obciążeniem i temperaturą.

Zakres pracy to 0 °C - 40 °C. Producent deklaruje 3 lata gwarancji. Kompaktowa forma, jedno gniazdo Schuko i czytelna sygnalizacja sprawiają, że instalator szybko podłączy falownik, a użytkownik końcowy otrzymuje stabilne zasilanie AC z instalacji DC bez dodatkowej konfiguracji.
