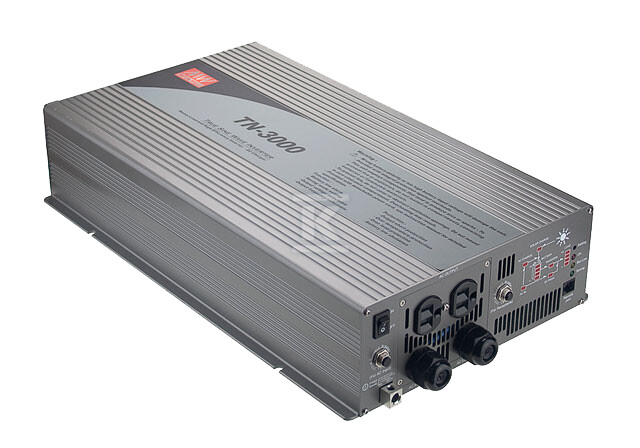

Inwerter solarny DC/AC TN 24VDC/230VAC/3000W TN-3000-224B

Inwerter solarny 3000 W 24 V DC/230 V AC z prawdziwą sinusoidą i ładowaniem z paneli

Przetwornica z serii TN przeznaczona jest do współpracy z instalacjami fotowoltaicznymi i akumulatorami. Zamienia napięcie stałe z zakresu 21-30 V DC na czyste 230 V AC o częstotliwości 50 Hz, z mocą ciągłą 3000 W i szczytową do 6000 W przez 0,5 s. Znamionowe wejście 24 V DC przy maksymalnym prądzie 150 A pozwala zasilać urządzenia gospodarstwa domowego, narzędzia i sprzęt wrażliwy na jakość napięcia. Wydajność na poziomie 90 % oraz gniazdo typu EU sprawiają, że urządzenie pracuje ekonomicznie i jest gotowe do podłączenia bez dodatkowych przejściówek.

Praca w trybach UPS i oszczędzania energii

Urządzenie oferuje dwa wybieralne tryby pracy: UPS oraz Energy Saving Mode. W trybie UPS inwerter monitoruje obecność napięcia sieciowego i w przypadku jego zaniku przełącza obciążenie na zasilanie z akumulatora w czasie ok. 10 ms. To wystarczająco krótko, aby zabezpieczyć elektronikę przed przerwą w zasilaniu. Tryb oszczędzania energii ogranicza pobór w stanie bezczynności do poniżej 18 W, co jest istotne przy długotrwałej pracy z paneli słonecznych. Przełączanie między trybami odbywa się automatycznie, a użytkownik może wybrać preferowany sposób pracy.

Ładowanie akumulatora z paneli i sieci oraz zabezpieczenia

Inwerter integruje ładowarkę akumulatora zasilaną zarówno z paneli fotowoltaicznych, jak i z sieci 230 V AC. Maksymalny prąd ładowania z paneli wynosi 30 A, co pozwala efektywnie uzupełniać energię zgromadzoną w banku baterii. Układ zabezpieczający sygnalizuje rozładowywanie akumulatora i wyłącza urządzenie, gdy napięcie spadnie poniżej zadanego progu, chroniąc baterię przed nadmiernym rozładowaniem. Zabezpieczenia wejściowe obejmują ochronę przed odwrotną polaryzacją, niskim napięciem akumulatora, odłączeniem przy niskim napięciu oraz przepięciem. Po stronie wyjścia działają zabezpieczenia przeciw przeciążeniu, przegrzaniu i zwarciu.

Jakość wyjścia i kompatybilność z obciążeniami

Na wyjściu uzyskuje się rzeczywistą sinusoidę o THD poniżej 3 %, co zapewnia prawidłową pracę urządzeń o zasilaniu impulsowym, silników indukcyjnych i sprzętu audio-wideo. Inwerter radzi sobie z dowolnym typem obciążenia, w tym z prądami rozruchowymi, dzięki możliwości chwilowego dostarczenia do 6000 W. Napięcie wyjściowe można regulować w zakresie ±3 %, a za pomocą przełączników Dip-switch ustawić wartość nominalną w przedziale 200, 220, 230 lub 240 V AC oraz częstotliwość 50 Hz lub 60 Hz. Urządzenie współpracuje zarówno z akumulatorami kwasowo-ołowiowymi, jak i litowo-jonowymi.

Budowa, sterowanie i komunikacja

Obudowa o wymiarach 474 mm x 283 mm x 98 mm wyposażona jest w przedni panel synoptyczny informujący o stanie pracy oraz w przełącznik ON/OFF. Chłodzenie realizowane jest wentylatorem z regulacją prędkości obrotowej, co ogranicza hałas przy mniejszych obciążeniach. Komunikacja z systemem nadzoru możliwa jest przez port RS-232 z dostarczonym kablem DS-RJ11-RS232. Konstrukcja przewiduje pracę w instalacjach z panelami słonecznymi i zapewnia stabilne zasilanie urządzeń elektrycznych zarówno w czasie rzeczywistym, jak i w przypadku braku napięcia sieciowego.
