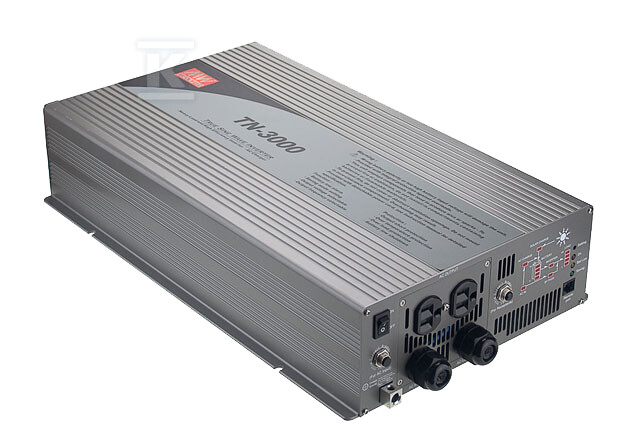

Inwerter solarny DC/AC TN 48VDC/230VAC/3000W TN-3000-248B

Przetwornica DC/AC 3000 W 48 V z czystą sinusoidą, ładowaniem PV i trybem UPS

Inwerter solarny Mean Well serii TN to przetwornica 48 V DC na 230 V AC o mocy ciągłej 3000 W z rzeczywistą sinusoidą i wbudowanymi funkcjami ładowania akumulatora z paneli fotowoltaicznych oraz z sieci AC. Przeznaczona jest do systemów off-grid i hybrydowych, gdzie potrzebne jest stabilne zasilanie urządzeń gospodarstwa domowego, warsztatu lub instalacji PV z automatycznym przejęciem obciążenia w razie zaniku sieci. Praca w trybie UPS z czasem przełączenia ok. 10 ms zapewnia ciągłość zasilania wrażliwych odbiorników, a tryb Energy Saving ogranicza pobór w stanie bez obciążenia do <18 W.

Zasilanie z akumulatora i paneli fotowoltaicznych z automatycznym przełączaniem UPS

Urządzenie pracuje z akumulatorami 48 V w zakresie wejściowym 42-60 V DC, nominalnie 48 V DC przy prądzie do 75 A. Integruje ładowarkę zasilaną zarówno z paneli słonecznych, jak i z sieci 230 V AC, gdy energia z PV jest niewystarczająca. Maksymalny prąd ładowania z paneli to 30 A, co pozwala dopasować przetwornicę do typowych stringów fotowoltaicznych w małych i średnich instalacjach.

Dostępne są dwa wybieralne tryby pracy: UPS oraz oszczędzanie energii. W trybie UPS inwerter monitoruje sieć i automatycznie przełącza obciążenie na zasilanie z akumulatora przy zaniku napięcia sieciowego. W trybie oszczędzania pobór spoczynkowy jest minimalny, a urządzenie budzi się po wykryciu obciążenia. Komunikacja RS-232 z kablem DS-RJ11-RS232 umożliwia zdalny monitoring i integrację z systemami nadzoru.

Budowa, sterowanie i zabezpieczenia

Obudowa o wymiarach ok. 466,8 x 283,5 x 100 mm +/- 2 mm mieści przetwornicę z wentylatorem o sterowanej prędkości obrotowej, co ogranicza hałas przy niskim obciążeniu i poprawia odprowadzanie ciepła przy pełnym obciążeniu. Na froncie znajduje się przełącznik ON/OFF oraz panel synoptyczny z optyczną sygnalizacją LED informującą o stanie pracy.

Wyjście wyposażono w 1 gniazdo typu F Schuko. Inwerter jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi i litowo-jonowymi. Zabezpieczenia wejściowe obejmują ochronę przed odwrotną polaryzacją, niskim napięciem akumulatora, odłączeniem przy niskim napięciu oraz przepięciem. Po stronie wyjściowej działają zabezpieczenia SCP przed zwarciem, OLP przed przeciążeniem, OVP przed przepięciem oraz OHP przed przegrzaniem. Dodatkowo chroni przed przeciążeniem i zwarciem w obwodzie wyjściowym.

Parametry pracy i kompatybilność

Wyjście dostarcza 230 V AC z możliwością regulacji napięcia w zakresie 200-240 V AC za pomocą dip-switchy oraz wyboru częstotliwości 50/60 Hz. Tętnienia harmoniczne THD są poniżej 3%, co oznacza czystą sinusoidę kompatybilną z dowolnym typem obciążenia, w tym silnikami, zasilaczami impulsowymi i elektroniką wrażliwą. Napięcie wyjściowe można regulować w zakresie ±3%.

Moc znamionowa to 3000 W ciągłej, z możliwością chwilowego podtrzymania pików do 6000 W przez 0,5 s, co ułatwia rozruch urządzeń o dużym prądzie rozruchowym. Sprawność przetwarzania wynosi ok. 92-93 %. Urządzenie pracuje w klasie wysokiej jakości z 3-letnią gwarancją i opcją zdalnego monitoringu.
