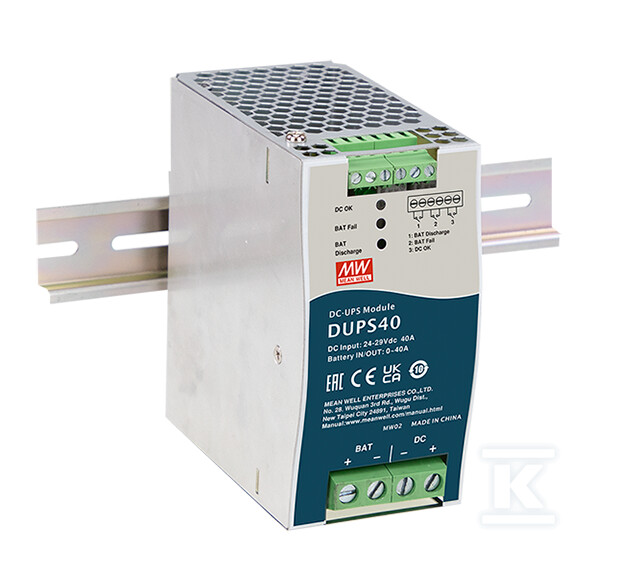

Moduł buforowy UPS na szynę DIN DUPS 24V/40A DUPS40

Profesjonalne podtrzymanie zasilania 24 V w rozdzielnicy na szynie DIN

Moduł DC-UPS DUPS40 zapewnia ciągłość zasilania urządzeń pracujących w systemach 24 V DC bez przerwy przy zaniku napięcia sieciowego. W połączeniu z zasilaczem buforowym i zewnętrznym akumulatorem tworzy kompletny układ podtrzymania, który automatycznie przełącza obciążenie na baterię w momencie spadku napięcia na szynie DC. Rozwiązanie jest przeznaczone do szaf sterowniczych, centrów monitoringu, systemów alarmowych, oświetlenia awaryjnego i innych instalacji, gdzie nawet krótka przerwa w zasilaniu jest niedopuszczalna.

Montaż i konstrukcja do pracy w rozdzielnicy

Urządzenie montuje się bezpośrednio na szynie DIN, bez potrzeby dodatkowej obudowy. Szerokość 63 mm, wysokość 113,5 mm i głębokość 125,2 mm z tolerancją ±2 mm pozwalają na zabudowę w ciasnych rozdzielnicach. Masa ok. 0,2 kg i chłodzenie konwekcyjne bez wentylatorów ograniczają obciążenie termiczne i hałas. Praca w zakresie temperatur od -30 °C do +70 °C oraz wilgotności 5-95 % RH bez kondensacji umożliwia instalację w nieogrzewanych pomieszczeniach technicznych. Moduł nie posiada miejsca na akumulator, jest przeznaczony do współpracy z baterią zewnętrzną podłączoną przewodami.

Współpraca z zasilaczem i akumulatorem zewnętrznym

Zasilanie modułu to 24-29 V DC przy maksymalnym prądzie wejściowym 40 A. Na wyjściu DC BUS utrzymywane jest napięcie 21-29 V DC przy obciążeniu do 40 A, co pozwala zasilać instalacje o dużym poborze prądu. Prąd ładowania akumulatora wynosi 2 A, a zalecany zakres pojemności to 4-135 Ah w technologii ołowiowo-kwasowej lub AGM. Połączenie równoległe z szyną DC i zasilaczem zapewnia płynne przełączenie na baterię bez zakłóceń dla obciążenia. Wbudowana funkcja testu baterii oraz zabezpieczenie przed odwrotną polaryzacją chronią instalację przed błędem montażowym i uszkodzeniem. Przy rozładowaniu poniżej progu następuje odłączenie baterii przekaźnikiem, a przy prądzie rozładowania 42-46 A przez 3 s układ również odcina obciążenie, co chroni akumulator przed nadmiernym poborem.

Sygnalizacja stanu i zabezpieczenia instalacyjne

Stan pracy jest odczytywany optycznie za pomocą diod LED oraz na wyjściach przekaźnikowych. Styk Bat. Low sygnalizuje niskie napięcie akumulatora, a styk DC OK potwierdza poprawne napięcie na szynie wyjściowej. Kontakty przekaźnikowe są przystosowane do 30 V DC / 1 A obciążenia rezystancyjnego. Zabezpieczenia obejmują ochronę przed zwarciem, rozładowaniem baterii i nadmiernym prądem rozładowania. Urządzenie spełnia wymagania zgodności CE i jest oferowane z gwarancją producenta 3 lata.
