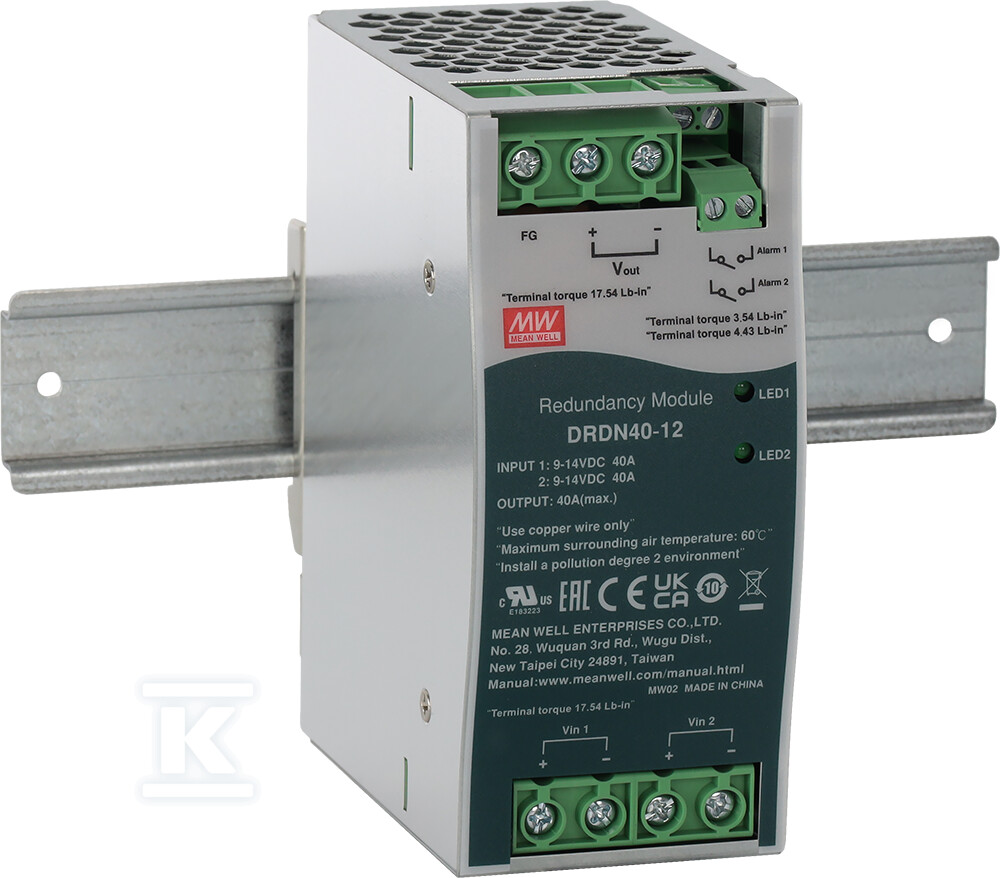

Moduł redundantny na szynę DIN DRDN40 12V/40A DRDN40-12

Redundantne zasilanie 12 V DC do 40 A na szynie DIN

Moduł redundantny zapewnia ciągłość zasilania 12 V DC przy obciążeniu do 40 A poprzez równoległe połączenie dwóch niezależnych wejść zasilających. Napięcie wyjściowe jest równe napięciu wejściowemu UOUT = UIN, co oznacza brak strat na przekształceniu i możliwość bezpośredniego podłączenia odbiorników pracujących w tym samym zakresie. Rozwiązanie jest przeznaczone do systemów, w których przerwa w zasilaniu nie jest dopuszczalna.

Montaż i konstrukcja

Obudowa przeznaczona jest do montażu na szynie DIN TS35 w wersjach 7,5 mm i 15 mm. Wymiary 55 mm x 125,2 mm x 100 mm z tolerancją +/- 2 mm pozwalają na zabudowę w standardowych rozdzielnicach. Zastosowanie tranzystorów MOSFET zamiast diod prostowniczych podnosi sprawność do 98% i ogranicza nagrzewanie w porównaniu z klasycznymi układami redundantnymi. Praca w zakresie temperatury od -40 °C do +80 °C, z deratingiem powyżej 60 °C, umożliwia montaż w pomieszczeniach technicznych i szafach o podwyższonej temperaturze.

Wydajność i zabezpieczenia

Dwa wejścia zasilające 2 x 12 V DC / 40 A mogą być podłączone do dwóch niezależnych zasilaczy. Moduł automatycznie przełącza obciążenie na sprawne źródło przy zaniku lub spadku napięcia na jednym z wejść. Wbudowane zabezpieczenia SCP chronią przed zwarciem, a OLP przed przeciążeniem. Maksymalne napięcie zwrotne wynosi 60 V, a prąd wejściowy maksymalny to 40 A na kanał. Dzięki temu układ zachowuje stabilność przy chwilowych skokach prądu rozruchowego urządzeń odbiorczych.

Sygnalizacja i monitoring

Stan pracy jest odczytywany optycznie za pomocą sygnalizacji LED oraz elektrycznie przez dwa wyjścia przekaźnikowe typu DC OK 1 i DC OK 2. Każdy z sygnałów kontroluje napięcie wejściowe UIN 1 i UIN 2, co pozwala na podłączenie zewnętrznych systemów nadzoru i alarmowania o awarii podstawowego lub zapasowego źródła zasilania. Gwarancja producenta wynosi 3 lata.
