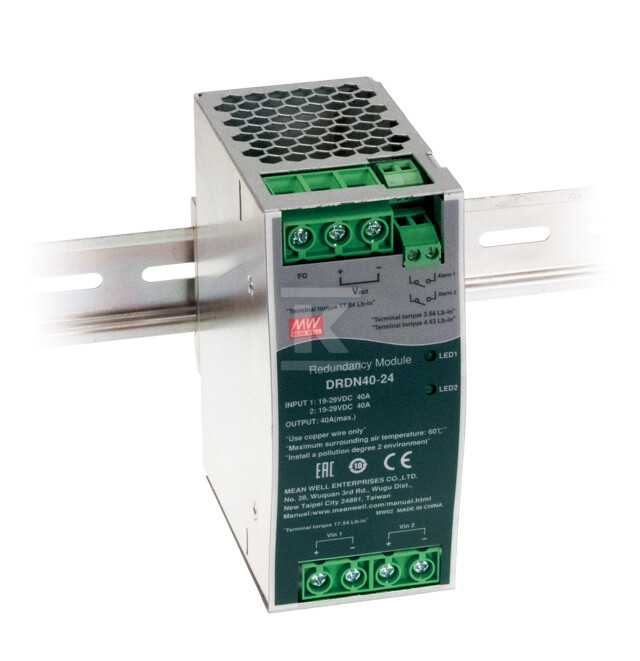

Moduł redundantny na szynę DIN DRDN40 24V/40A DRDN40-24

Redundantne zasilanie 24 V DC do 40 A na szynę DIN

Moduł redundantny DRDN40-24 zapewnia ciągłość zasilania 24 V DC do 40 A z dwóch niezależnych źródeł wejściowych. Konstrukcja przeznaczona jest do montażu na szynie DIN i pozwala na realizację zasilania redundantnego bez spadku napięcia na wyjściu, ponieważ Uout = Uin. Sprawność na poziomie 98 % ogranicza straty cieplne w szafie, a sygnalizacja optyczna LED daje szybki odczyt stanu pracy.

Budowa i montaż na szynie DIN

Obudowa ma wymiary 55 mm x 125,2 mm x 100 mm z tolerancją ± 2 mm, co pozwala na gęste upakowanie w rozdzielnicy. Moduł przyjmuje dwa wejścia 24 V DC / 40 A i łączy je w jedno wyjście 40 A / 24 V DC. Wyjście pomocnicze Uaux jest równe napięciu wejściowemu. Kompaktowy format ułatwia instalację obok innych urządzeń na szynie DIN, a przekaźnikowe wyjścia techniczne DC OK 1 i DC OK 2 umożliwiają zdalną kontrolę napięcia wejściowego UIN 1 i UIN 2.

Parametry pracy i zabezpieczenia

Praca w układzie redundantnym oznacza, że awaria jednego źródła nie przerywa zasilania odbiorników. Moduł chroni instalację przed zwarciem SCP oraz przeciążeniem OLP. Sygnalizacja optyczna LED informuje o stanie pracy, a styki przekaźnikowe DC OK 1 i DC OK 2 dają możliwość podłączenia nadzoru. Wysoka sprawność 98 % przekłada się na mniejsze nagrzewanie i stabilne parametry w długim okresie.

Zastosowanie i niezawodność

Rozwiązanie sprawdza się tam, gdzie wymagana jest wysoka dostępność zasilania 24 V DC. Redundancja dwóch zasilaczy 24 V DC / 40 A zwiększa odporność instalacji na awarie pojedynczego źródła. Producent deklaruje 3 lata gwarancji, co potwierdza przeznaczenie modułu do pracy ciągłej w warunkach rozdzielnicowych.
