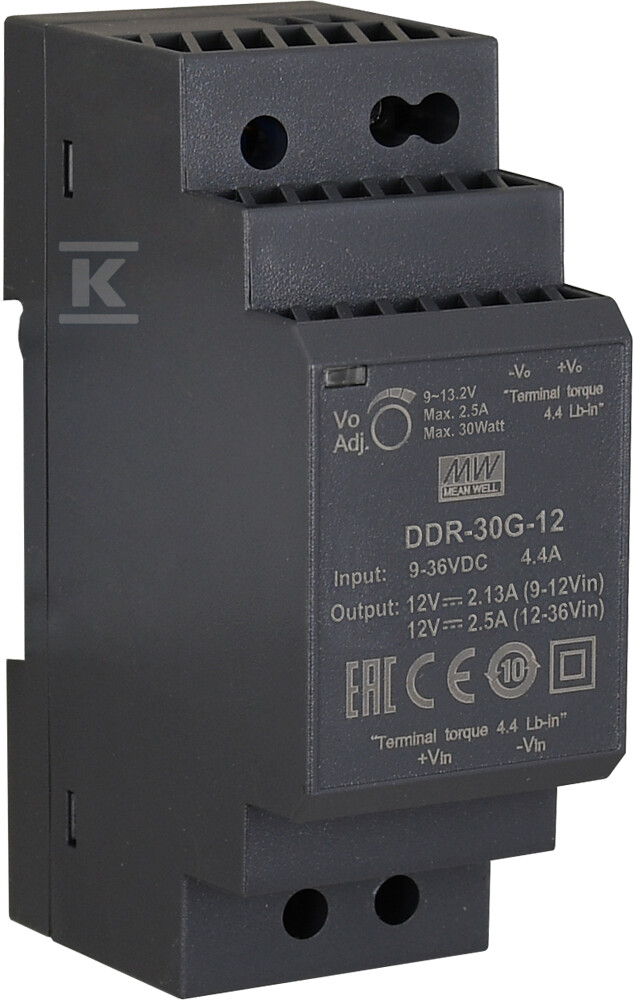

Przetwornica DC/DC na szynę DIN DDR 12V/30W/2.5A DDR-30G-12

Kompaktowa przetwornica DC/DC 12 V na szynę DIN

Przetwornica DC/DC przeznaczona do montażu na szynie DIN zapewnia stabilne zasilanie 12 V DC o prądzie 2,5 A i mocy 30 W z szerokiego zakresu napięcia wejściowego 9 V DC ÷ 36 V DC. Zakres regulacji napięcia wyjściowego 9 V DC ÷ 13,2 V DC pozwala dopasować zasilanie do wymagań konkretnych odbiorników, a sprawność na poziomie 86 % ogranicza straty cieplne w szafie rozdzielczej. Konstrukcja w formacie 2 SU, 35 mm szerokości, ułatwia zabudowę w ograniczonej przestrzeni i współpracę z innymi urządzeniami modułowymi.

Zasilanie, regulacja napięcia i sprawność

Wejście 9 V DC ÷ 36 V DC umożliwia pracę po stronie zasilania akumulatorowego, z przetwornic lub z innych źródeł DC o zmiennym napięciu. Na wyjściu uzyskuje się 2,5 A przy nominalnych 12 V DC, z możliwością płynnej regulacji w zakresie 9 V DC ÷ 13,2 V DC, co jest przydatne przy kompensacji spadków napięcia na długich liniach lub przy zasilaniu urządzeń tolerujących szerszy zakres.

• szeroki zakres napięcia wejściowego 9 V DC ÷ 36 V DC
• napięcie wyjściowe regulowane 9 V DC ÷ 13,2 V DC
• prąd znamionowy 2,5 A przy mocy 30 W
• sprawność 86 %

W praktyce wysoka sprawność przekłada się na mniejsze nagrzewanie obudowy i niższe zapotrzebowanie na chłodzenie w rozdzielnicy.

Ochrona, niezawodność i warunki pracy

Urządzenie jest zabezpieczone przed typowymi uszkodzeniami występującymi w instalacjach DC. Zintegrowane zabezpieczenia SCP, OLP i OVP chronią zarówno przetwornicę, jak i podłączone odbiorniki przed skutkami zwarcia, przeciążenia i nadnapięcia na wyjściu. Dzięki temu instalator może liczyć na stabilną pracę bez konieczności stosowania dodatkowych zabezpieczeń zewnętrznych.

• SCP - ochrona przeciwzwarciowa
• OLP - ochrona przeciążeniowa
• OVP - ochrona przeciwprzepięciowa na wyjściu

Producent deklaruje 3 lata gwarancji od daty produkcji, co potwierdza przeznaczenie do zastosowań profesjonalnych i długookresowej eksploatacji w szafach sterowniczych.

Montaż na szynie DIN i gabaryty

Montaż odbywa się na standardowej szynie DIN, bez dodatkowych uchwytów. Moduł zajmuje 2 SU, 35 mm szerokości, co pozwala na gęstą zabudowę obok innych elementów automatyki i systemów bezpieczeństwa.

• szerokość 35 mm x wysokość 90 mm x głębokość 54,5 mm +/-2 mm
• format 2 SU, 35 mm
• montaż DIN

Niewielkie wymiary i płaska budowa ułatwiają instalację w rozdzielnicach o ograniczonej głębokości, a jednolita forma modułowa upraszcza okablowanie i serwis.
