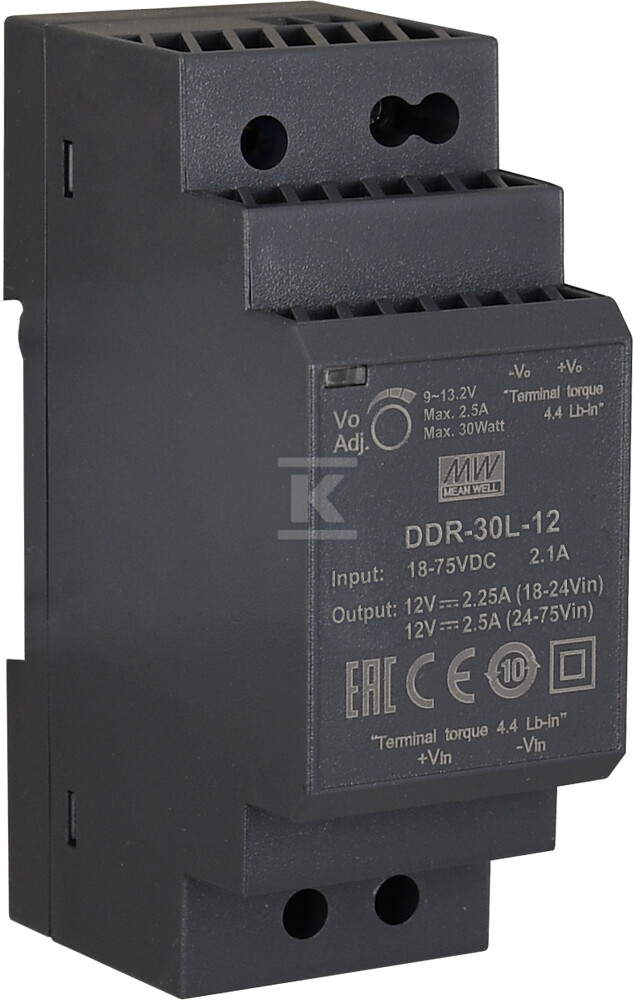

Przetwornica DC/DC na szynę DIN DDR 12V/30W/2.5A DDR-30L-12

Przetwornica DC/DC 12 V na szynę DIN o mocy 30 W

Kompaktowa przetwornica na szynę DIN przeznaczona do stabilnego zasilania urządzeń 12 V DC o poborze do 2,5 A. Szerokość 35 mm w klasie 2SU pozwala na montaż w ograniczonej przestrzeni rozdzielnicy, a chłodzenie przez swobodną konwekcję eliminuje potrzebę wentylatorów. Brak wymaganego minimalnego obciążenia i szeroki zakres napięcia wejściowego 18 V ÷ 75 V DC czynią ją elastyczną. Montaż na szynie TS-35/7,5 lub TS-35/15 jest szybki i nie wymaga dodatkowych akcesoriów.

Montaż i gabaryty

Obudowa ma wymiary 35 x 90 x 54,5 mm i masę ok. 120 g, co ułatwia gęste upakowanie na szynie DIN. Wysokość 90 mm i głębokość 54,5 mm mieszczą się w standardowych rozdzielnicach, a szerokość 35 mm odpowiada dwóm jednostkom SU. Przetwornica pracuje w temperaturze od -40 °C do +85 °C, dzięki czemu nadaje się do szaf bez klimatyzacji i pomieszczeń o zmiennych warunkach.

Zakres pracy, regulacja i sprawność

Napięcie wejściowe 18 V ÷ 75 V DC zapewnia stosunek 4:1 i tolerancję na spadki oraz skoki w sieci zasilającej. Napięcie wyjściowe nominalne 12 V DC można regulować w zakresie 9 V ÷ 13,2 V DC, czyli ok. ±10% od wartości nominalnej, co pozwala dopasować zasilanie do konkretnego odbiornika. Przy prądzie 2,5 A uzyskuje się moc 30 W przy sprawności ok. 89%. Brak wymaganego minimalnego obciążenia upraszcza pracę z urządzeniami o zmiennym poborze.

Zabezpieczenia, izolacja i trwałość

Urządzenie posiada zabezpieczenia przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przed odwrotną polaryzacją wejścia, nadmierną temperaturą oraz wejściem pod napięciem. Izolacja wejście/wyjście wzmocniona na poziomie 4 kV DC zwiększa bezpieczeństwo w instalacjach przemysłowych. Oznaczenie CE potwierdza zgodność z wymaganiami, a gwarancja producenta wynosi 3 lata od daty produkcji.
