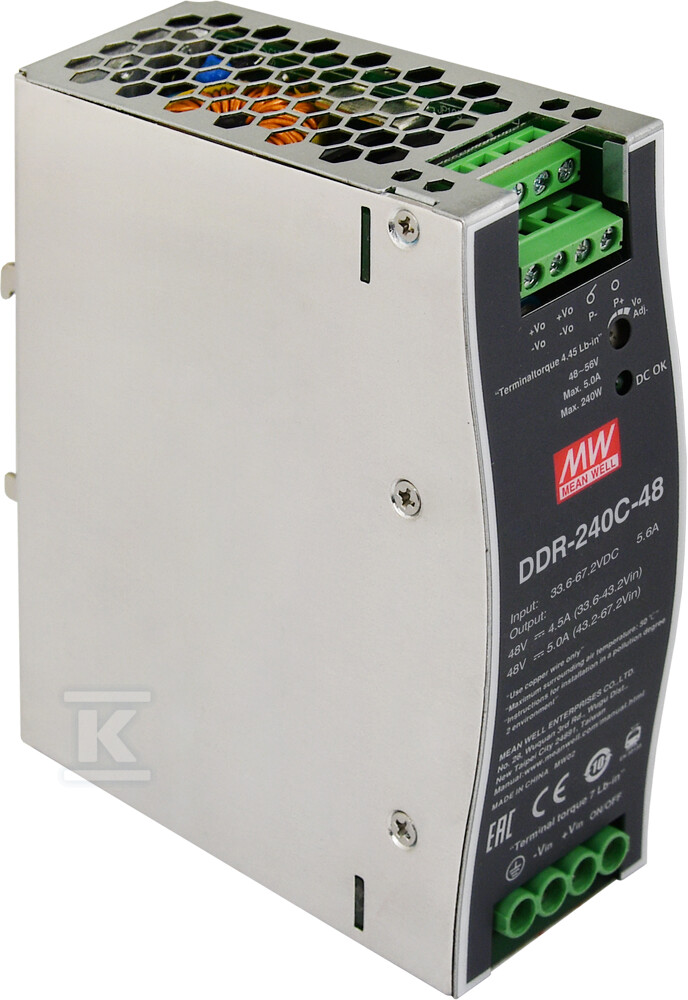

Przetwornica DC/DC na szynę DIN DDR 48V/240W/5A DDR-240C-48

Przetwornica DC/DC 48 V 240 W na szynę DIN do zasilania systemów przemysłowych i kolejowych

Kompaktowa przetwornica DC/DC o mocy 240 W i prądzie znamionowym 5 A zapewnia stabilne wyjście 48 V DC z możliwością regulacji w zakresie 48 V ÷ 56 V DC. Zakres napięcia wejściowego 33,6 V ÷ 67,2 V DC daje szeroki margines pracy przy zasilaniu z akumulatorów lub sieci pośrednich. Sprawność typowa 92% ogranicza straty cieplne, a szerokość zaledwie 40 mm pozwala na gęste zabudowy na szynie DIN. Urządzenie jest przeznaczone do zastosowań przemysłowych i kolejowych, gdzie wymagana jest odporność na szeroki zakres temperatur i solidna izolacja galwaniczna.

Budowa, montaż i chłodzenie

Obudowa ma wymiary 40 x 125,2 x 113,5 mm z tolerancją +/-2 mm i jest przystosowana do montażu na szynie DIN TS-35/7,5 lub 15. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatorów. Sygnalizacja stanu pracy realizowana jest optycznie diodą LED, a kontrolę napięcia wyjściowego zapewnia przekaźnikowe wyjście techniczne DC OK. Dostępne jest zdalne sterowanie ON-OFF. Izolacja wejście/wyjście na poziomie 4 kV DC w wykonaniu wzmocnionym zwiększa bezpieczeństwo w instalacjach o podwyższonym ryzyku.

Parametry pracy i zabezpieczenia

Wejście 2:1 pozwala na pracę w zakresie 33,6 V ÷ 67,2 V DC przy typowym poborze prądu 5,6 A przy 48 V DC. Napięcie wyjściowe jest stabilizowane z tolerancją ±1,0%, regulacją liniową ±0,5% i regulacją obciążeniową ±1,0%. Tętnienia i szumy nie przekraczają 100 mV p-p. Czas startu i narastania wynosi ok. 500 ms i 60 ms, a typowy czas podtrzymania to 8 ms przy 48 V DC. Prąd rozruchowy typowo 30 A.

Zabezpieczenia obejmują zwarcie wyjścia SCP, przeciążenie OLP, przepięcie wyjścia OVP oraz przegrzanie OHP. Dodatkowo przewidziano ochronę przed odwrotną polaryzacją wejścia i zbyt niskim napięciem wejściowym. Przetwornica toleruje chwilowe przeciążenie do 150%, czyli do 360 W przez 3 s, co ułatwia rozruch urządzeń o dużym poborze startowym. Możliwe jest łączenie jednostek w system z podziałem prądu do łącznej mocy 960 W w konfiguracji 3+1.

Zastosowania i zgodność z normami

Zakres temperatur pracy od -40 °C do +70 °C oraz zgodność z normami kolejowymi EN 50155 i EN 45545-2 predysponują przetwornicę do zastosowań w pojazdach szynowych, szafach sterowniczych i rozproszonych systemach automatyki. Szeroki zakres wejściowy i regulowane wyjście 48 V ÷ 56 V DC ułatwiają dopasowanie do baterii 48 V i zasilaczy pośrednich. Funkcja współdzielenia prądu pozwala budować redundantne lub rozbudowane zestawy zasilające do 960 W bez dodatkowych modułów sterujących.

Gwarancja producenta wynosi 3 lata.
