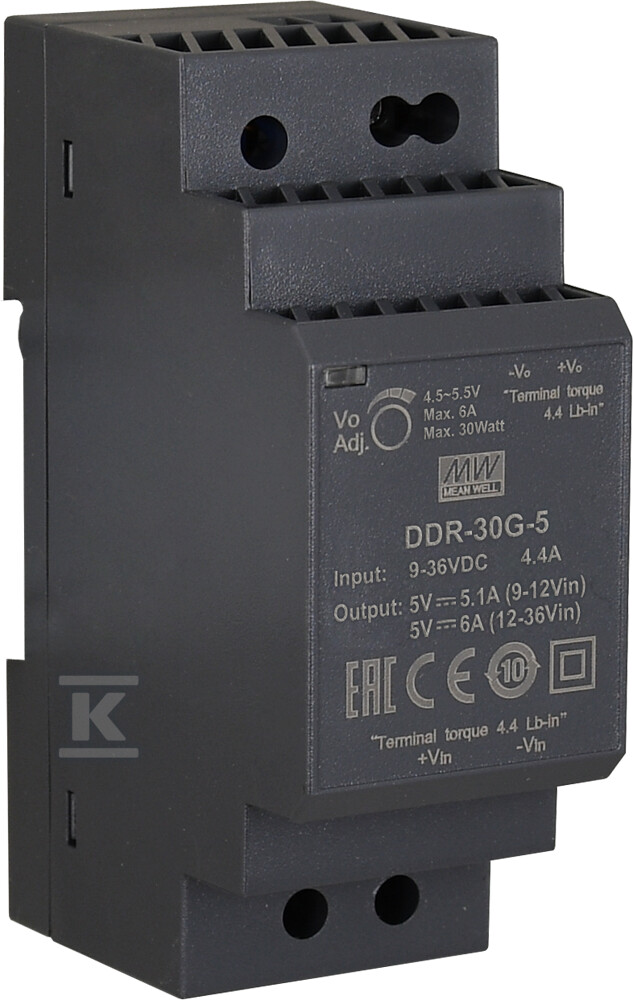

Przetwornica DC/DC na szynę DIN DDR 5V/30W/6A DDR-30G-5

Zasilanie 5 V DC na szynę DIN z szerokim zakresem wejściowym

Przetwornica DC/DC DDR-30G-5 dostarcza stabilne napięcie 5 V DC o prądzie do 6 A, czyli moc 30 W, z wejścia 9 V DC do 36 V DC. Zakres regulacji wyjścia 4,5 V DC do 5,5 V DC pozwala dopasować poziom napięcia do wymagań zasilanego urządzenia bez dodatkowych przetwornic. Sprawność 85 % ogranicza straty cieplne i zmniejsza obciążenie instalacji zasilającej, co ma znaczenie w szafach rozdzielczych z wieloma odbiornikami.

Szeroki zakres wejściowy ułatwia integrację z różnymi systemami zasilania i zwiększa tolerancję na spadki napięcia w linii.

Budowa i montaż na szynie DIN

Obudowa ma wymiary 35 mm × 90 mm × 54,5 mm z tolerancją +/-2 mm i zajmuje 2 SU na szynie 35 mm. Montaż na szynie DIN umożliwia szybkie i uporządkowane rozmieszczenie w rozdzielnicy bez dodatkowych uchwytów. Kompaktowa forma pozwala na gęste zabudowy przy zachowaniu dostępu do zacisków i wentylacji.

• montaż na standardowej szynie DIN 35 mm
• gabaryty pozwalające na instalację obok innych urządzeń modułowych
• prosta wymiana i serwis bez demontażu całej szafy

Ochrona i niezawodność pracy

Urządzenie jest wyposażone w zabezpieczenia SCP, OLP i OVP, czyli ochronę przeciwzwarciową, przeciążeniową i przeciwprzepięciową na wyjściu. Dzięki temu przy zwarciu lub przekroczeniu dopuszczalnego prądu przetwornica ogranicza pracę zamiast ulec uszkodzeniu, a po usunięciu przyczyny może wrócić do pracy. Ochrona przeciwprzepięciowa ogranicza ryzyko uszkodzenia podłączonego odbiornika.

Gwarancja 3 lata od daty produkcji potwierdza założoną trwałość w warunkach przemysłowych. Wysoka sprawność przekłada się na mniejsze nagrzewanie, co wydłuża żywotność elementów i zmniejsza zapotrzebowanie na chłodzenie w szafie.

Zastosowanie i kompatybilność

Stałe napięcie wyjściowe w zakresie 4,5 V DC do 5,5 V DC jest kompatybilne z większością urządzeń logicznych i peryferyjnych wymagających zasilania 5 V. Wejście 9 V DC do 36 V DC pozwala zasilać przetwornicę bezpośrednio z typowych obwodów 12 V DC i 24 V DC stosowanych w automatyce.

• dopasowanie poziomu napięcia w instalacjach z różnymi źródłami DC

Przetwornica pracuje jako samodzielny moduł zasilający, bez konieczności dodatkowej konfiguracji, i może być stosowana zarówno przez instalatora podczas budowy rozdzielnicy, jak i przez użytkownika końcowego przy rozbudowie istniejącego systemu.
