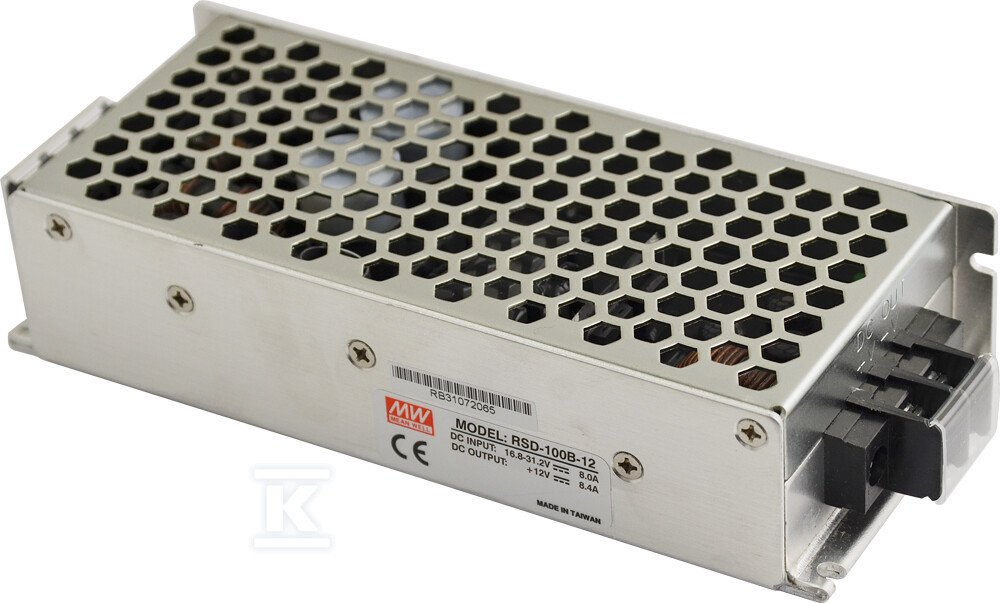

Przetwornica DC/DC RSD 12V/100W/8.4A RSD-100B-12

Przetwornica DC/DC 100 W 12 V z szerokim zakresem wejściowym 16,8-31,2 V DC

Niskoprofilowy przetwornik DC/DC o mocy 100 W przeznaczony jest do zasilania urządzeń 12 V DC z szyny 24 V DC w instalacjach kolejowych, przemysłowych i mobilnych. Pracuje w zakresie wejściowym 16,8 V DC do 31,2 V DC, co daje 2:1 wide input range i pozwala na stabilną pracę przy typowych wahaniach napięcia akumulatorowego. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatora, a obudowa o wysokości 36 mm mieści się w profilu 1U. Konstrukcja jest półzabudowana, z zastosowaniem elektrolitów 105 °C o długiej żywotności i 100% testu obciążeniowego przed wysyłką.

Zasilanie, wydajność i stabilność wyjścia

Na wyjściu uzyskuje się 12 V DC przy nominalnym prądzie 8,4 A i mocy 100 W, z regulacją prądu w zakresie 0 ~ 8,4 A. Sprawność wynosi 89% przy pełnym obciążeniu. Tętnienia i szumy są na poziomie 120 mV p-p. Odchylenie napięcia od wartości nominalnej to ±2,0%, a stabilność względem sieci ±0,3% oraz względem obciążenia ±1,0%. Współczynnik temperaturowy wynosi ±0,03 %/°C w zakresie 0 °C do 50 °C.

Czas uruchomienia to ok. 800 ms, a czas narastania 50 ms przy pełnym obciążeniu. Przetwornica utrzymuje pracę w szerokim zakresie temperatur pracy od -40 °C do +55 °C przy wilgotności 5 % do 95 % RH bez kondensacji. Przechowywanie jest możliwe od -40 °C do +85 °C przy tej samej wilgotności. Średni czas między awariami MTBF to 254,1 k h wg MIL-HDBK-217F przy 25 °C.

Ochrona, izolacja i odporność środowiskowa

Zabezpieczenia obejmują ochronę przeciwprzepięciową OVP w zakresie 13,8 V do 16,2 V z wyłączeniem wyjścia i ponownym uruchomieniem po przywróceniu zasilania, ograniczenie prądowe przy przeciążeniu 105 % do 135 % mocy znamionowej z automatycznym powrotem po usunięciu usterki, zabezpieczenie zwarciowe, ochronę przed odwrotną polaryzacją wejścia oraz zabezpieczenie termiczne. Wbudowany układ stałego ograniczenia prądu zapewnia bezpieczną pracę przy przeciążeniach.

Izolacja wejście/wyjście wynosi 4000 V DC, z wytrzymałością l/P-O/P 4 kV DC, l/P-FG 2,5 kV DC i O/P-FG 2,5 kV DC. Rezystancja izolacji to 100 M? przy 500 V DC, 25 °C, 70 % RH. Zgodność EMC obejmuje EN55022 klasa A emisji przewodzonej i klasa B emisji promieniowanej, a odporność EMS EN61000-4-2,3,4,5,6,8 na poziomie light industry, kryterium A. Odporność na wibracje 10 ~ 500 Hz, 5 G przez 10 min na cykl, 60 min w każdej osi X, Y, Z przy montażu zgodnym z IEC61373.

Budowa, montaż i zgodność z normami kolejowymi

Obudowa ma wymiary 161 mm × 68 mm × 36 mm, waga ok. 0,6 kg. Montaż następuje w pozycji chassis, bez dodatkowego chłodzenia. Przetwornica spełnia wymagania kolejowe BS EN/EN50155 oraz BS EN/EN45545-2, a bezpieczeństwo elektryczne jest zgodne z IEC60950-1 LVD.
