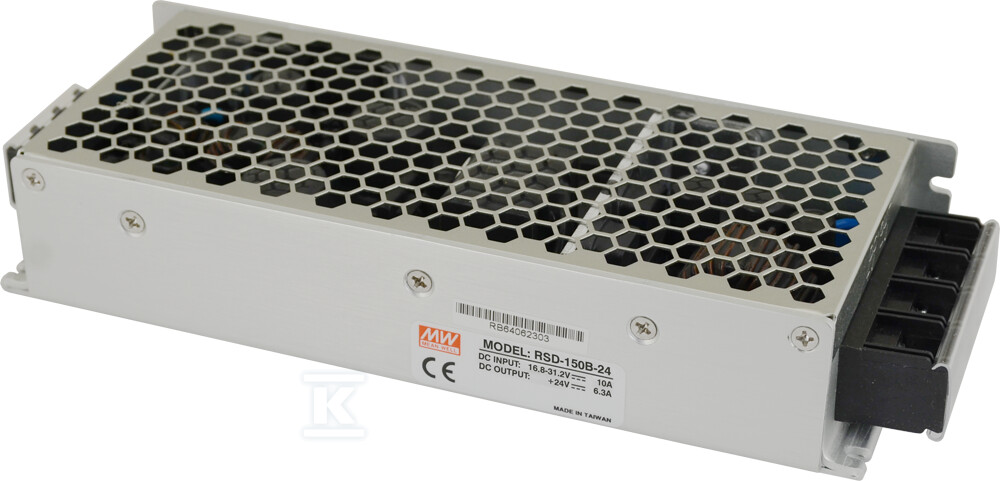

Przetwornica DC/DC RSD 24V/150W/6.3A RSD-150B-24

Przetwornica DC/DC 24 V 150 W o szerokim zakresie wejściowym do montażu w szafie

Przetwornica DC/DC RSD-150B-24 przekształca napięcie wejściowe 16,8 - 31,2 V DC na stabilne 24 V DC o prądzie znamionowym 6,3 A i mocy 150 W. Dzięki zakresowi wejściowemu 2:1 urządzenie pracuje bez spadku parametrów przy typowych wahaniach zasilania w instalacjach przemysłowych i pojazdowych. Sprawność sięga 90%, a niska wysokość 36 mm pozwala na montaż w profilu 1U. Obudowa o wymiarach 189 mm x 77 mm x 36 mm jest przeznaczona do zabudowy, chłodzona swobodną konwekcją powietrza i wyposażona w optyczną sygnalizację LED pracy. Wersja półzalana z kondensatorami elektrolitycznymi 105 °C zapewnia długą żywotność w trudnych warunkach.

Budowa i warunki pracy

Konstrukcja jest płaska i kompaktowa, co ułatwia instalację w ograniczonej przestrzeni szaf sterowniczych. Izolacja galwaniczna wejście-wyjście 4 000 V DC oddziela obwody zasilające od obciążenia. Znamionowe napięcie wyjściowe 24 V DC utrzymywane jest z tolerancją ±2,0%, a tętnienia i szumy nie przekraczają 150 mV p-p. Niezależnie od zmian napięcia zasilania ±0,2% i obciążenia ±1,0% wyjście pozostaje stabilne. Czas gotowości to ok. 800 ms, a narastanie 50 ms przy pełnym obciążeniu.

Praca w szerokim zakresie temperatur od -40 °C do +55 °C bez deratingu, z możliwością pracy do +70 °C przy 60% obciążenia, czyni przetwornicę odporną na warunki polowe. Dopuszczalna wilgotność względna 5 - 95% RH bez kondensacji oraz zakres przechowywania -40 °C do +85 °C rozszerzają zakres zastosowań. Urządzenie wytrzymuje wibracje 10 - 500 Hz przy 5 G i spełnia wymagania montażowe IEC61373.

Ochrona, stabilność i niezawodność

Wbudowany układ ograniczenia prądu zapewnia stałą charakterystykę przy przeciążeniu. Ochrona przed zwarciem SCP, przeciążeniem OLP w zakresie 105 - 135% mocy znamionowej, przepięciem OVP z wyłączeniem przy 27,6 - 32,4 V oraz przegrzaniem OHP działają automatycznie i przywracają pracę po usunięciu przyczyny. Dodatkowo zabezpieczenie przed odwrotną polaryzacją wejścia chroni instalację przy błędnym podłączeniu.

Niezawodność potwierdzają długowieczne komponenty i wysoka średnia trwałość. MTBF wg Telcordia SR-332 wynosi 2 405,1 tys. godzin, a wg MIL-HDBK-217F ok. 223 tys. godzin w 25 °C. Wskaźnik LED pozwala szybko ocenić stan pracy bez dodatkowych przyrządów pomiarowych.

Zastosowanie kolejowe i zgodność z normami

Seria RSD została zaprojektowana z myślą o transporcie szynowym. Przetwornica spełnia wymagania BS EN/EN50155 i BS EN/EN45545-2, w tym odporność na wibracje i wstrząsy wg IEC61373 oraz odporność ogniową. Zgodność z BS EN/EN50121-3-2 w zakresie EMC oraz z normami bezpieczeństwa IEC 62368-1, UL 62368-1 i AS/NZS 62368-1 pozwala na stosowanie w tramwajach, pociągach i innych pojazdach kolejowych.

Emisja elektromagnetyczna spełnia BS EN/EN55032 klasa A dla przewodzonych i klasa B dla promieniowanych, a odporność BS EN/EN61000-4-2,3,4,5,6,8 na poziomie dla przemysłu lekkiego. Gwarancja 3 lata wspiera wdrożenia w instalacjach o długim cyklu eksploatacji.
