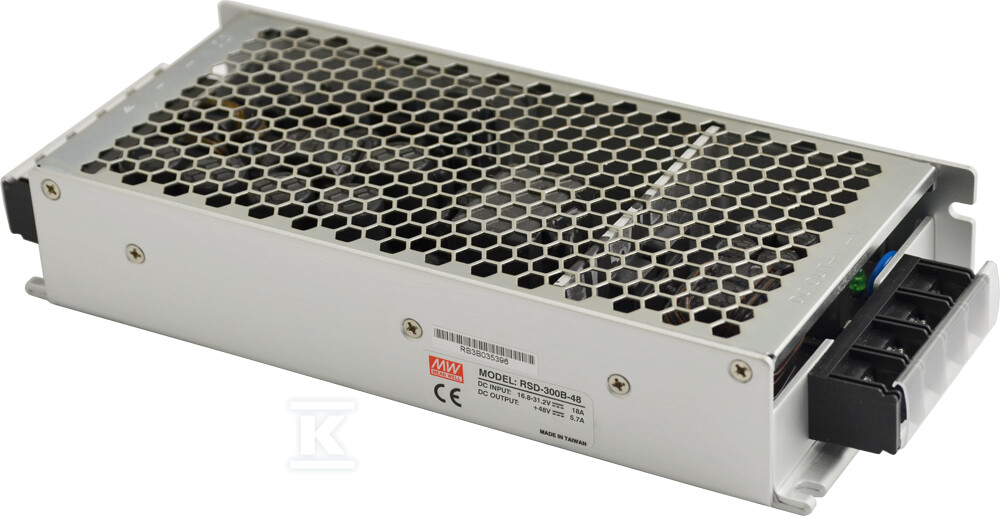

Przetwornica DC/DC RSD 48V/300W/5.7A RSD-300B-48

Przetwornica DC/DC 48 V 300 W zgodna z normą kolejową EN 50155

Przetwornica DC/DC o mocy 300 W z wyjściem 48 V DC przeznaczona jest do zasilania urządzeń w pojazdach szynowych i instalacjach wymagających szerokiego zakresu napięcia wejściowego oraz odporności na zakłócenia. Pracuje z napięciem wejściowym 16,8 V do 31,2 V DC i dostarcza stabilne 48 V DC przy prądzie do 5,7 A. Zgodność z normami kolejowymi EN 50155 i EN 45545-2 czyni ją rozwiązaniem stosowanym w tramwajach, pociągach.

Zastosowanie w transporcie szynowym i zgodność z normami

Urządzenie jest projektowane z myślą o zastosowaniach kolejowych. Spełnia wymagania EN 50155 dla elektroniki pokładowej oraz EN 45545-2 dotyczące ochrony przeciwpożarowej w pojazdach szynowych. Szeroki zakres wejściowy 2:1 pozwala na stabilną pracę przy wahaniach napięcia wejściowego, bez konieczności dodatkowej regulacji. Izolacja galwaniczna wejście/wyjście na poziomie 4000 V DC ogranicza przenoszenie zakłóceń i zwiększa bezpieczeństwo obwodów zasilanych. Wbudowany obwód ograniczania prądu w sposób ciągły chroni podłączone odbiorniki przy rozruchu.

Parametry pracy, zabezpieczenia i wydajność

Na wejściu przetwornica akceptuje 16,8 V ÷ 31,2 V DC, na wyjściu zapewnia 48 V DC w zakresie prądowym 0 ÷ 5,7 A, co odpowiada mocy 300 W. Sprawność sięga ok. 90 % przy pełnym obciążeniu, a tętnienia i szumy utrzymują się na poziomie 180 mV. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatorów, co ogranicza awaryjność i poziom hałasu.

Zabezpieczenia obejmują:

• zwarcie wyjścia
• przeciążenie
• przepięcie wyjściowe
• przegrzanie
• odwrotną polaryzację wejścia

Dzięki temu instalator może podłączyć urządzenie bez dodatkowych zabezpieczeń polaryzacyjnych, a użytkownik końcowy zyskuje ochronę przed typowymi uszkodzeniami eksploatacyjnymi. Wskaźnik LED sygnalizuje załączenie zasilania.

Budowa, chłodzenie i montaż

Obudowa ma profil 1U o wysokości 40 mm i wymiary 216 mm x 97 mm x 40 mm, co umożliwia montaż w szafach o ograniczonej głębokości. Konstrukcja półzakapsułkowana ułatwia czyszczenie i serwis w warunkach przemysłowych. Zastosowano elektrolity o temperaturze pracy 105 °C o długiej żywotności, co przekłada się na stabilność parametrów w podwyższonych temperaturach otoczenia. Każdy egzemplarz przechodzi test obciążeniowy 100 % przed wysyłką.
