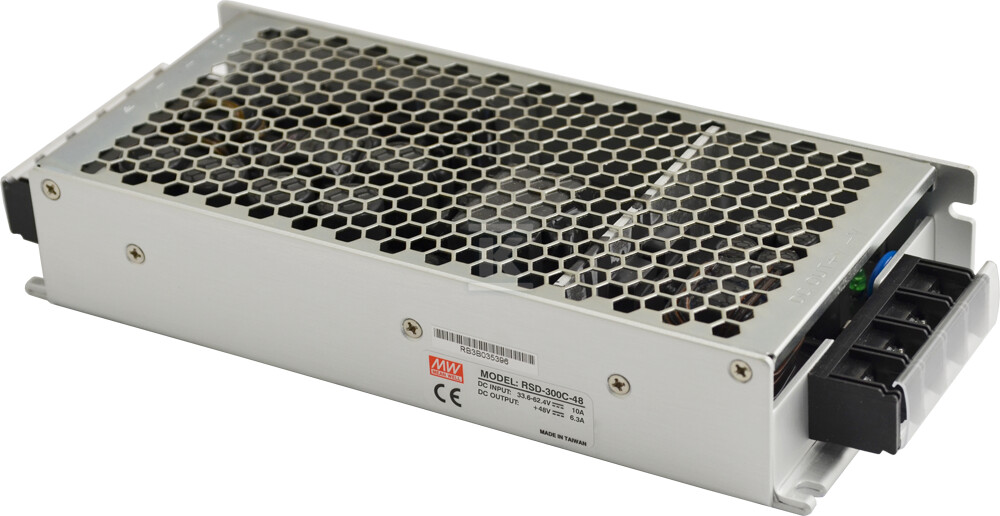

Przetwornica DC/DC RSD 48V/300W/6,3A RSD-300C-48

Przetwornica DC/DC 48 V 300 W do zastosowań kolejowych

Przetwornica DC/DC z serii RSD to kompaktowe źródło do zabudowy, które przekształca napięcie wejściowe 28,8...67,2 V DC w stabilne 48 V DC o prądzie nominalnym 6,3 A i mocy 302,4 W. Szeroki zakres wejściowy 2:1 pozwala na pracę przy typowych wahaniach sieci pokładowej i zasilania akumulatorowego, a wysoka sprawność typowo 92 % ogranicza straty cieplne. Urządzenie jest przeznaczone do montażu w szafach i rozdzielnicach, gdzie liczy się niski profil, chłodzenie bez wentylatora i odporność na trudne warunki eksploatacji.

Zasilanie i wydajność w szerokim zakresie napięcia

Wejście akceptuje 28,8...67,2 V DC, co w praktyce oznacza stabilną pracę przy zasilaniu 24 V lub 48 V z dużym marginesem na spadki i przepięcia. Na wyjściu uzyskuje się 48 V DC z tolerancją ±2,0 %, przy tętnie i szumie maksymalnie 180 mV p-p. Niezależność od napięcia wejściowego wynosi ±0,2 %, a od obciążenia ±1,0 %, co przekłada się na stałe napięcie zasilania dla urządzeń wrażliwych. Czas gotowości to ok. 800 ms, a narastanie napięcia przy pełnym obciążeniu ok. 50 ms. Typowy pobór prądu przy 48 V wynosi ok. 7,2 A, a prąd rozruchowy ok. 45 A. Wbudowana dioda sygnalizuje obecność zasilania, a chłodzenie odbywa się swobodną konwekcją powietrza bez ruchomych części.

Ochrona, izolacja i trwałość konstrukcji

Konstrukcja półzalana żywicą i bardzo niski profil 40 mm ułatwiają zabudowę w ciasnych przestrzeniach. Izolacja wejście-wyjście 4000 V DC, wejście-obudowa 2,5 kV DC i wyjście-obudowa 2,5 kV DC zapewnia bezpieczne oddzielenie obwodów. Zabezpieczenia obejmują zwarcie z wbudowanym ogranicznikiem stałoprądowym, przeciążenie 105...135 % mocy nominalnej z automatycznym powrotem, nadnapięcie wyjściowe 55,2...64,8 V z wyłączeniem i samoczynnym ponownym załączeniem oraz zabezpieczenie termiczne z auto-recovery po obniżeniu temperatury. Dodatkowo chroni przed odwrotną polaryzacją na wejściu. Cała baza elektrolitów jest klasy 105 °C, co wydłuża żywotność w podwyższonej temperaturze. Wymiary 216 × 96,5 × 40 mm i masa 1,19 kg.

Zgodność z normami kolejowymi i warunki pracy

Urządzenie spełnia wymagania BS EN/EN50155 i BS EN/EN45545-2 dla transportu kolejowego, w tym odporność na wibracje 10...500 Hz przy 5 G przez 60 min na osiach X, Y, Z zgodnie z IEC61373 oraz klasę ogniową EN45545-2. Spełnia również normy bezpieczeństwa IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 oraz wymagania EMC BS EN/EN55032 klasa A/B i BS EN/EN55035. Praca w temperaturze od -40 do +55 °C bez deratingu, do +70 °C przy 60 % obciążenia lub z dodatkową płytą odprowadzającą ciepło, przy wilgotności 5...95 % RH bez kondensacji i wysokości do 5000 m n.p.m. Rezystancja izolacji wynosi 100 M? przy 500 V DC. Deklarowana średnia bezawaryjność to 1850,1 tys. h wg Telcordia SR-332 oraz 130,8 tys. h wg MIL-HDBK-217F przy 25 °C.
