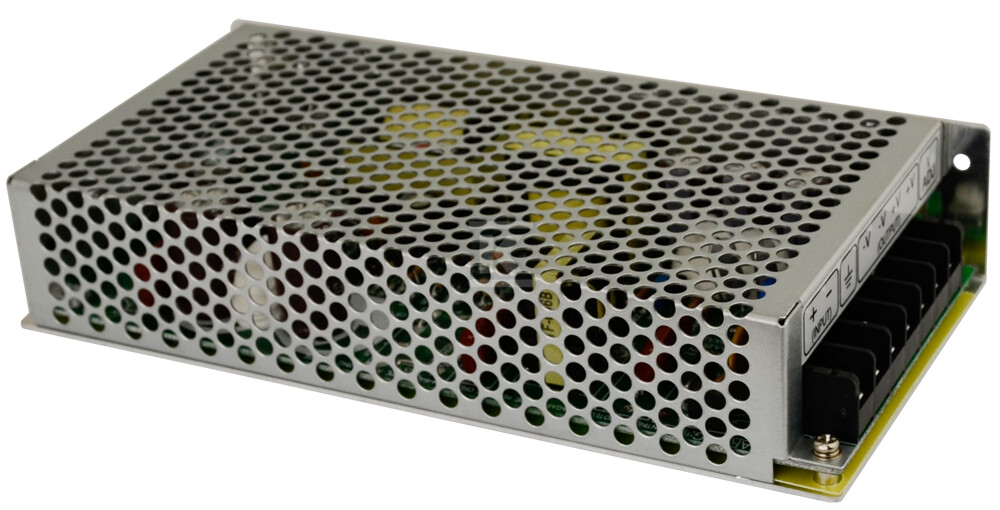

Przetwornica DC/DC SD 12V/100W/8,5A SD-100B-12

Przetwornica impulsowa 19-36 V na 12 V o mocy 100 W

Przetwornica DC/DC obniża napięcie z zakresu 19 V-36 V DC do stabilnego napięcia wyjściowego nominalnie 12 V DC przy prądzie do 8,5 A i mocy do 100 W. Sprawdzi się tam, gdzie źródłem jest instalacja 24 V DC, a zasilane urządzenie wymaga 12 V DC. Praca impulsowa pozwala na uzyskanie wysokiej sprawności przy niskich stratach mocy, a wbudowany filtr zakłóceń elektromagnetycznych i radiowych ogranicza emisję zaburzeń do sieci zasilającej i na wyjściu.

Zasilanie i zakres pracy

Urządzenie pracuje z napięciem wejściowym 19 V-36 V DC, co pokrywa typowe napięcie akumulatorowe 24 V DC z tolerancją rozruchową i spadkami linii. Napięcie wyjściowe jest nominalnie 12 V DC, z możliwością pracy w zakresie 11 V-16 V DC, co daje elastyczność dopasowania do odbiorników o nieco szerszym zakresie tolerancji. Maksymalny prąd wyjściowy to 8,5 A, a moc ciągła do 100 W. Tęskne napięcie tętnień na poziomie ok. 120 mV pozwala na zasilanie wrażliwej elektroniki bez dodatkowego filtrowania.

Obudowa ma wymiary 199 x 98 x 38 mm, co ułatwia montaż w szafach rozdzielczych i obudowach urządzeń przemysłowych. Sprawność ok. 75 % ogranicza nagrzewanie i zmniejsza zapotrzebowanie na odprowadzanie ciepła w miejscu instalacji.

Zabezpieczenia i filtracja

Wbudowane zabezpieczenie przed zwarciem odcina wyjście przy zwarciu. Działa również układ ograniczający moc oraz zabezpieczenie podnapięciowe, które chroni odbiornik przed spadkiem napięcia wyjściowego poniżej bezpiecznego poziomu. Filtracja zakłóceń elektromagnetycznych i radiowych jest integralną częścią konstrukcji, co ogranicza wpływ przetwornicy na inne urządzenia w tej samej instalacji.

Charakterystyka pracy jest zgodna z serią jednowyjściowych przetwornic SD, a konstrukcja nawiązuje do rozwiązań RSD spełniających wymagania normy EN 50155, co wskazuje na przeznaczenie do zastosowań wymagających odporności na warunki transportu i instalacji przemysłowych.

Budowa, montaż i zgodność

Przetwornica jest wykonana jako zasilacz impulsowy w obudowie przystosowanej do montażu w obudowie urządzenia. Kompaktowe gabaryty ułatwiają integrację w systemach o ograniczonej przestrzeni. Produkt posiada certyfikat CE potwierdzający zgodność z wymaganiami bezpieczeństwa rynku europejskiego.

Dzięki stabilnemu napięciu wyjściowemu, zabezpieczeniom i filtracji urządzenie może być stosowane do zasilania elektroniki sterowniczej oraz innych urządzeń o poborze do 100 W wymagających napięcia 12 V DC z sieci 24 V DC.
