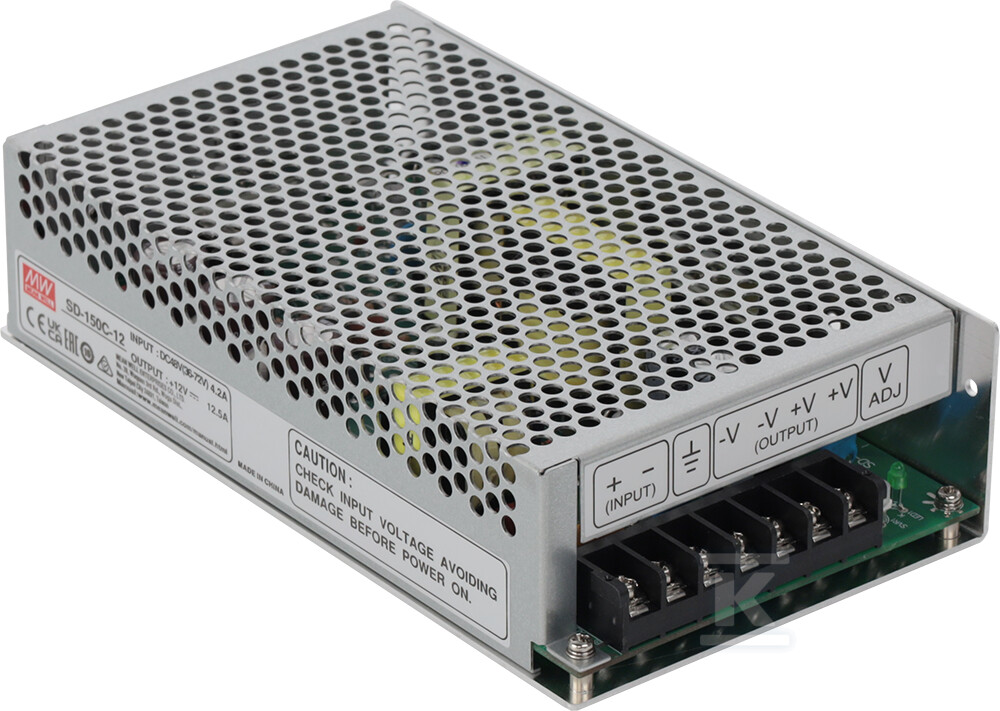

Przetwornica DC/DC SD 12V/150W/12.5A SD-150C-12

Przetwornica DC/DC 12 V 150 W do zabudowy z szerokim zakresem wejściowym

Przetwornica DC/DC o mocy 150 W zapewnia stabilne napięcie 12 V DC z zakresu wejściowego 36 V ÷ 72 V DC. Nominalny prąd wyjściowy to 12,5 A, a napięcie można regulować w zakresie 11 V ÷ 16 V DC, co ułatwia dopasowanie do konkretnych odbiorników 12 V. Sprawność ok. 77 % ogranicza straty cieplne, a konstrukcja do zabudowy pozwala na montaż w szafach, rozdzielnicach i obudowach systemowych. Urządzenie jest przeznaczone zarówno dla instalatora potrzebującego pewnego źródła zasilania w instalacjach przemysłowych i transportowych, jak i dla użytkownika końcowego wymagającego stabilnego zasilania urządzeń 12 V.

Zasilanie i regulacja napięcia wyjściowego

Zakres pracy wejściowej 36 V ÷ 72 V DC obejmuje typowe instalacje 48 V DC i pozwala na pracę przy wahaniach napięcia sieci. Na wyjściu uzyskuje się 12 V DC przy prądzie do 12,5 A, czyli moc 150 W. Napięcie wyjściowe jest regulowane w zakresie 11 V ÷ 16 V DC, co daje elastyczność przy doborze odbiorników o nieco innym nominale. Tętnienia wyjściowe utrzymują się na poziomie ok. 120 mV p-p, a stabilność napięcia wynosi ok. 1,0 %. Dzięki temu zasilane urządzenia pracują bez zakłóceń, a instalator może liczyć na przewidywalne parametry w całym zakresie obciążenia.

Ochrona, izolacja i trwałość

Wbudowane zabezpieczenia to ochrona przed zwarciem SCP, przeciążeniem OLP oraz nadnapięciem OVP. Izolacja wejście-wyjście i wejście-ramka wynosi 1,5 kV AC, wyjście-ramka 0,5 kV AC, a rezystancja izolacji to 100 M? przy 500 V DC. Parametry te zwiększają bezpieczeństwo instalacji i odporność na przepięcia. Przetwornica pracuje w wilgotności 20 % ÷ 90 % RH bez kondensacji i jest odporna na wibracje 10 ÷ 500 Hz przy 2 G przez 10 min na cykl, po 60 min w każdej osi X, Y, Z. Deklarowana średnia żywotność MTBF to 289,9 tys. godzin wg MIL-HDBK-217F w 25 °C, co przekłada się na długą, bezobsługową pracę w warunkach przemysłowych.

Budowa i montaż

Obudowa ma wymiary ok. 199 mm x 110 mm x 50 mm z tolerancją ±2 mm i masę ok. 0,86 kg, co ułatwia montaż w ograniczonej przestrzeni. Przewidziana jest instalacja do zabudowy, bez konieczności dodatkowych uchwytów. Producent deklaruje 2 lata gwarancji. Kompaktowe gabaryty, szeroki zakres wejściowy i stabilne wyjście 12 V 12,5 A sprawiają, że przetwornica sprawdza się w systemach monitoringu, sterowania, zasilaniu akcesoriów 12 V w pojazdach i instalacjach przemysłowych wymagających niezawodnego przekształcania DC/DC.
