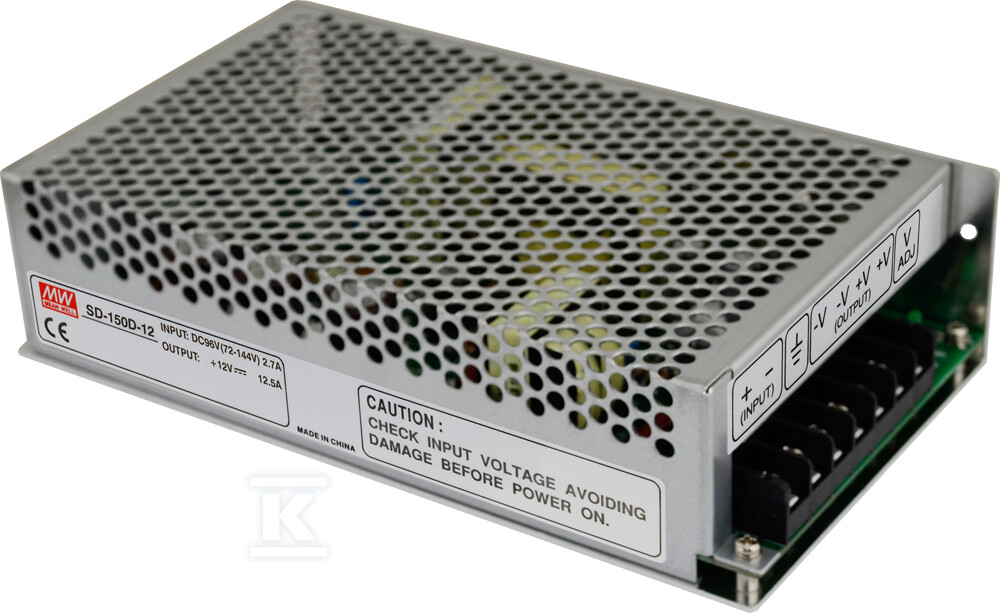

Przetwornica DC/DC SD 12V/150W/12,5A SD-150D-12

Przetwornica DC/DC 12 V 150 W z szerokim zakresem wejścia 72-144 V DC

Stabilne zasilanie 12 V o mocy 150 W i prądzie do 12,5 A uzyskuje się z szerokiego zakresu napięcia stałego 72 V DC do 144 V DC w trybie D. Przetwornica jednokanałowa SD-150D-12 pracuje z nominalnym napięciem wyjściowym 12 V DC w zakresie regulacji 11 V DC do 16 V DC, co pozwala dopasować poziom zasilania do urządzeń o tolerancji napięciowej. Typowa dokładność napięcia to ±1,0 %, a tętnienia wyjściowe utrzymują się na poziomie ok. 120 mV p-p, co przekłada się na czyste zasilanie wrażliwej elektroniki.

Przy pełnym obciążeniu urządzenie oddaje 12,5 A, a przy obciążeniu częściowym prąd wyjściowy jest płynnie regulowany od 0 A do wartości znamionowej. Sprawność w typowym punkcie pracy sięga ok. 82 %, co ogranicza nagrzewanie i straty energetyczne.

Zakres napięć wejściowych i parametry wyjściowe

Wejście DC w wersji D obejmuje 72 V DC do 144 V DC, z możliwością pracy w szerszych rodzinach 19 V DC do 36 V DC i 36 V DC do 72 V DC w innych wariantach serii. Na wyjściu uzyskuje się 12 V DC nominalnie, z regulacją 11 V DC do 16 V DC. Prąd znamionowy 12,5 A daje moc 150 W, a zakres prądu 0 ~ 12,5 A pozwala na zasilanie zarówno w trybie jałowym, jak i pełnym obciążeniu.

Urządzenie charakteryzuje się izolacją galwaniczną wejście/wyjście 1500 V AC, co zapewnia separację obwodów i bezpieczeństwo instalacji. Prąd upływu jest poniżej 0,75 mA przy 120 V AC, a konstrukcja utrzymuje stabilność napięcia w szerokim zakresie temperatur pracy.

Ochrona, izolacja i niezawodność

Zabezpieczenia obejmują zwarcie, przeciążenie i przepięcie wyjściowe. W przypadku przekroczenia progu ok. 105 % do 135 % mocy znamionowej aktywowany jest tryb hiccup z automatycznym powrotem do pracy po usunięciu przyczyny uszkodzenia. Ochrona przed zwarciem i przeciążeniem działa bez konieczności interwencji serwisowej.

Izolacja 1500 V AC między wejściem a wyjściem ogranicza ryzyko przeniesienia zakłóceń i zwiększa bezpieczeństwo personelu oraz podłączonych urządzeń. Niska emisja tętnień i dokładność ±1,0 % wspierają stabilne zasilanie.

Producent deklaruje 2 lata gwarancji.

Budowa i warunki pracy

Obudowa ma wymiary 199 mm × 110 mm × 50 mm i masę ok. 0,86 kg. Konstrukcja jest odporna na wibracje 10 Hz do 500 Hz przy 2 G przez 10 min na cykl, 60 min w każdej osi X, Y, Z.

Zakres temperatur pracy to -10 °C do +60 °C z deratingiem obciążenia przy wyższych temperaturach. Przechowywanie jest możliwe w -20 °C do +85 °C przy wilgotności 10 % do 95 % RH. W trakcie pracy dopuszczalna wilgotność względna to 20 % do 90 % RH bez kondensacji.
