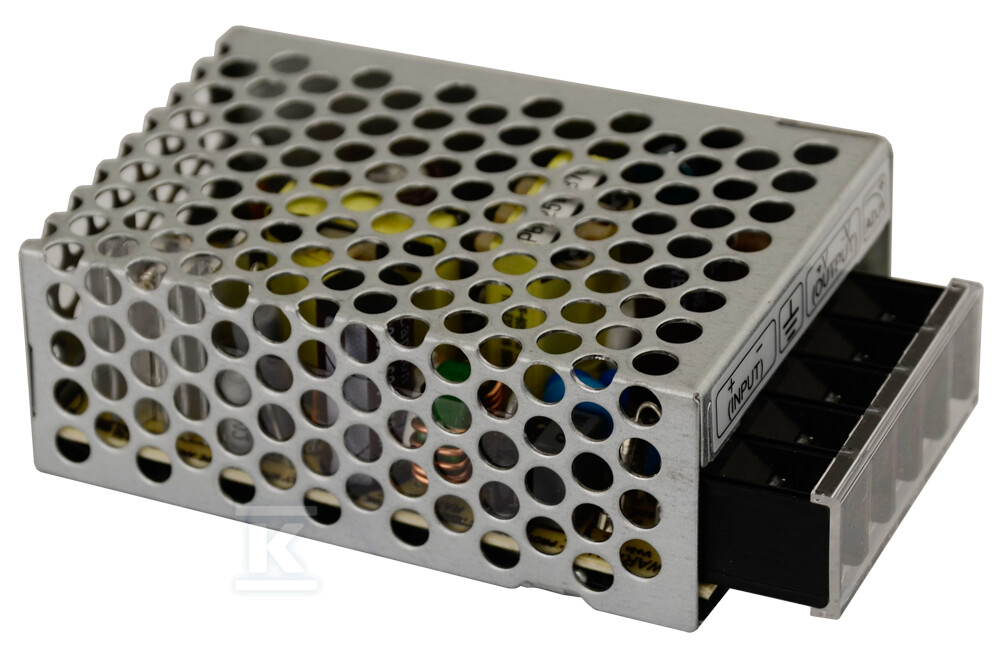

Przetwornica DC/DC SD 12V/15W/1.25A SD-15C-12

Kompaktowa przetwornica DC/DC 15 W do zastosowań przemysłowych

Przetwornica jednowyjściowa z serii SD przeznaczona jest do stabilnego obniżania napięcia stałego w instalacjach przemysłowych i mobilnych. Pracuje w szerokim zakresie wejściowym 36 V ÷ 72 V DC i dostarcza na wyjściu 12 V DC o maksymalnym prądzie 1,25 A, co daje moc 15 W. Konstrukcja typu DC/DC w obudowie o wymiarach 78 mm × 51 mm × 28 mm pozwala na montaż w ograniczonej przestrzeni rozdzielnic, szaf sterowniczych i urządzeń wbudowanych.

Zasilanie i stabilizacja napięcia wyjściowego

Zakres pracy wejściowej 36 V ÷ 72 V DC pokrywa typowe systemy akumulatorowe 48 V stosowane w transporcie i energetyce. Napięcie wyjściowe nominalne 12 V DC utrzymywane jest w tolerancji 10,8 V ÷ 13,2 V DC, co zapewnia stabilne zasilanie odbiorników wrażliwych na wahania napięcia. Maksymalny prąd wyjściowy 1,25 A umożliwia zasilanie bez dodatkowych stabilizatorów.

Wydajność przetwornicy sięga 79 %, co ogranicza straty cieplne i obciążenie źródła zasilania. Poziom tętnień i szumów na poziomie 120 mV pozwala na pracę z elektroniką analogową i cyfrową bez konieczności stosowania dodatkowych filtrów wyjściowych. Charakterystyka pracy DC/DC zapewnia szybką reakcję na zmiany obciążenia i dobrą odporność na zakłócenia występujące w sieciach przemysłowych.

Budowa i parametry pracy

Urządzenie wykonane jest w technologii RSD, czyli z izolacją i separacją galwaniczną typową dla przetwornic przemysłowych. Jedno wyjście upraszcza okablowanie i integrację z istniejącymi instalacjami. Kompaktowe wymiary 78 mm × 51 mm × 28 mm ułatwiają montaż w ograniczonej przestrzeni.

Praca w szerokim zakresie napięcia wejściowego zmniejsza potrzebę stosowania dodatkowych przetwornic pośrednich. Stabilne wyjście 12 V DC przy prądzie do 1,25 A sprawdza się w aplikacjach, gdzie wymagana jest ciągłość zasilania przy spadkach i wzrostach napięcia akumulatora. Niska emisja zakłóceń 120 mV ogranicza ryzyko przesłuchów w okablowaniu sygnałowym.

Zastosowania i zgodność z normami

Seria SD jest zgodna z normą EN 50155, co oznacza przydatność w zastosowaniach kolejowych i innych środowiskach o podwyższonych wymaganiach odpornościowych. Przetwornica sprawdzi się w zasilaniu pracującym z magistralą 36 V ÷ 72 V DC.

Dzięki jednemu wyjściu 12 V DC i mocy 15 W może zasilać odbiorniki. Szeroki zakres wejściowy i stabilizacja wyjściowa 10,8 V ÷ 13,2 V DC pozwalają na bezawaryjną pracę przy rozładowywaniu i ładowaniu akumulatorów.
