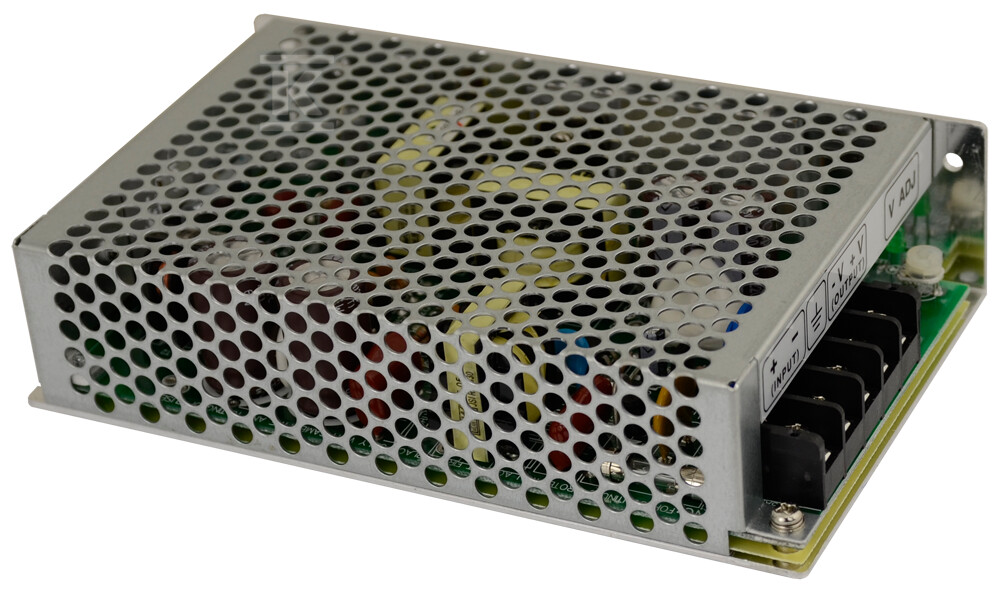

Przetwornica DC/DC SD 12V/50W/4.2A SD-50A-12

Stabilne zasilanie 12 V o mocy 50 W z szerokiego zakresu wejściowego

Przetwornica DC/DC o mocy 50 W zapewnia stabilne napięcie 12 V DC przy prądzie do 4,2 A. Szeroki zakres wejściowy 9,2-18 V DC pozwala na pracę z niestabilnymi źródłami zasilania i kompensację spadków napięcia w instalacji. Nominalne napięcie wyjściowe 12 V DC utrzymywane jest z dokładnością ±1 %, a zakres regulacji ±10 % daje elastyczność dopasowania do konkretnego odbiornika. W praktyce oznacza to ciągłe zasilanie urządzeń przemysłowych, systemów sterowania i akcesoriów 12 V bez konieczności stosowania dodatkowych stabilizatorów.

Konstrukcja przeznaczona jest do montażu w szafach rozdzielczych i obudowach przemysłowych. Chłodzenie odbywa się w sposób naturalny, bez wentylatora, co ogranicza awaryjność i poziom hałasu. Połączenia realizowane są za pomocą solidnych zacisków śrubowych na listwie o rozstawie 9,5 mm, dostępnej w wariantach 5-, 7- lub 9-biegunowych. Obudowa o wymiarach 152,5 mm × 97 mm × 37,5 mm i masie 530 g pozwala na kompaktowy montaż przy zachowaniu dobrej wentylacji.

Ochrona, niezawodność i parametry pracy

Bezpieczeństwo pracy wspierają wbudowane zabezpieczenia przeciw zwarciu i przeciążeniu z automatycznym restartem. Przeciążenie jest ograniczane w zakresie 105 %-150 % prądu znamionowego, po ustąpieniu przyczyny urządzenie wraca do pracy bez interwencji. Każda jednostka jest wstępnie testowana w 100 % mocy znamionowej.

Parametry elektryczne obejmują tętnienia i szumy na poziomie 100 mV oraz sprawność ok. 74 %. Izolacja wejście-wyjście wynosi 1,5 kV AC, a izolacja wejście-obudowa 0,5 kV AC, co zwiększa odporność na przepięcia w instalacji. Zgodność z dyrektywą EMC FCC część 15 oraz normą bezpieczeństwa UL1012 potwierdza przydatność w zastosowaniach przemysłowych.

Praca w szerokim zakresie temperatur od -10 °C do 60 °C z deratingiem: 80 % obciążenia w przedziale -10 °C-0 °C, 100 % obciążenia w przedziale 0 °C-50 °C oraz 60 % obciążenia w przedziale 50 °C-60 °C. Dopuszczalna wilgotność względna to 20 %-90 % RH bez kondensacji. Czas narastania napięcia i utrzymania wynosi ok. 100 ms przy pełnym obciążeniu.

Zastosowania i montaż

Przetwornica sprawdza się tam, gdzie wymagane jest stabilne 12 V DC z zasilania o zmiennym napięciu 9,2-18 V DC. Regulacja wyjścia w zakresie ok. 11-16 V DC pozwala na dopasowanie do odbiorników o nieco innym napięciu nominalnym.

Montaż na płaskiej powierzchni z zachowaniem odstępów wentylacyjnych zapewnia pełną moc w temperaturze otoczenia do 50 °C. Automatyczny restart po zwarciu i przeciążeniu zmniejsza potrzebę serwisowania, a brak wentylatora ogranicza awarie mechaniczne w środowiskach zapylonych.
