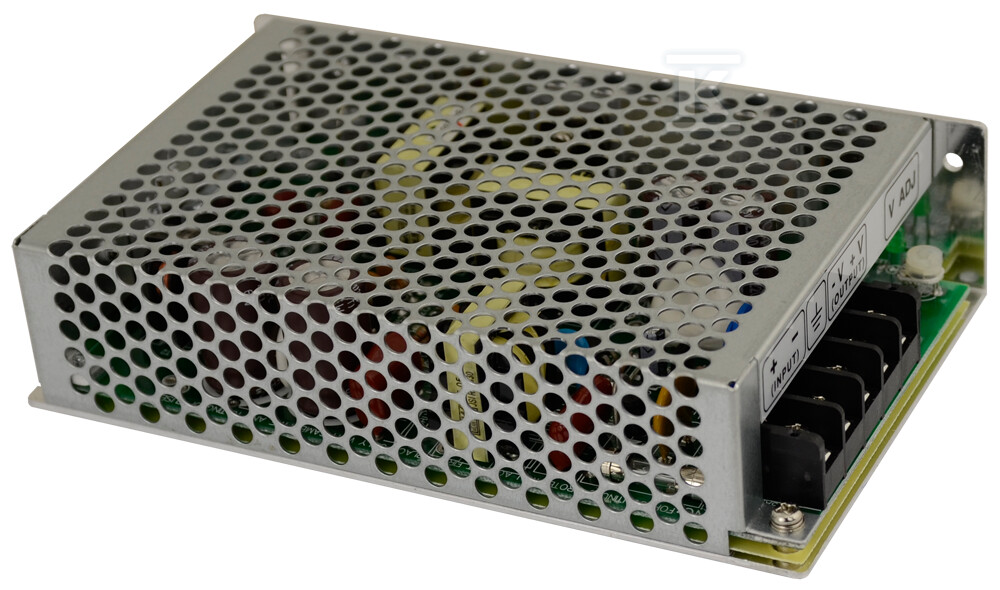

Przetwornica DC/DC SD 12V/50W/4.2A SD-50B-12

Stabilne 12 V z szerokiego zakresu wejściowego 19-36 V

Przetwornica DC/DC serii SD-50 zapewnia stałe napięcie 12 V przy mocy do 50,4 W z wejścia 19 V ÷ 36 V. Nominalne napięcie zasilania to 24 V, a wyjście jest regulowane w zakresie 11 V ÷ 16 V, co pozwala dopasować poziom do konkretnego odbiornika bez dodatkowych przetwornic. Prąd wyjściowy sięga 4,2 A, a konstrukcja w obudowie 159 mm × 97 mm × 38 mm o masie ok. 480 g nadaje się do montażu na szasiu.

• szeroki zakres wejściowy 19 V ÷ 36 V ułatwia zasilanie z instalacji o zmiennym napięciu
• regulowane wyjście 11 V ÷ 16 V daje margines na spadki napięcia w linii i dobór optymalnego punktu pracy
• izolacja galwaniczna wejście-wyjście 1500 V AC zwiększa bezpieczeństwo w systemach z różnymi potencjałami

Zakres napięć i regulacja wyjścia

Urządzenie pracuje z napięciem wejściowym od 19 V do 36 V, przy nominalnym 24 V. Wyjście nominalne 12 V można ustawić w przedziale 11 V ÷ 16 V, co w praktyce oznacza możliwość zasilania odbiorników 12 V tolerujących niewielkie odchylenia oraz kompensację strat przewodowych. Maksymalny prąd to 4,2 A, a moc wyjściowa 50,4 W. Tę dokładność wyjścia na poziomie ok. 1 % i poziom tętnień 120 mV uzyskuje się dzięki przekształtnikowi impulsowemu o sprawności ok. 75 %.

Budowa, izolacja i warunki pracy

Konstrukcja w obudowie 159 mm × 97 mm × 38 mm przeznaczona jest do montażu na płycie lub w szafie. Izolacja wejście-wyjście 1500 V AC zapewnia separację obwodów i ogranicza ryzyko przeniesienia zakłóceń. Zakres temperatur pracy -10 °C … +60 °C oraz temperatury przechowywania -20 °C … +85 °C pozwalają na zastosowanie w pomieszczeniach technicznych i w instalacjach narażonych na wahania klimatyczne. Masa ok. 480 g i kompaktowe wymiary ułatwiają integrację w ograniczonej przestrzeni.

Ochrona i niezawodność w instalacji

Wbudowany kompleks zabezpieczeń obejmuje ochronę przeciwzwarciową, przeciążeniową i przeciwprzepięciową. Dzięki temu przetwornica wyłącza się lub ogranicza pracę przy przekroczeniu dopuszczalnego prądu i napięcia, co chroni zarówno sam moduł, jak i podłączony odbiornik. Niskie tętnienia 120 mV i stabilna regulacja sprzyjają zasilaniu urządzeń czułych na jakość napięcia, a sprawność ok. 75 % ogranicza nagrzewanie w ciągłej pracy.
