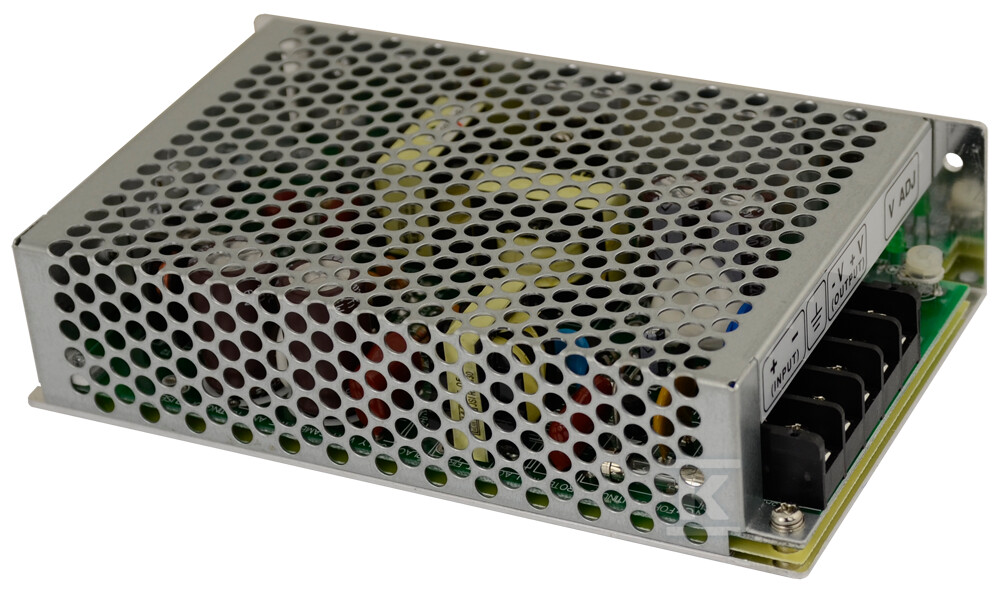

Przetwornica DC/DC SD 12V/50W/4.2A SD-50C-12

Przetwornica DC/DC 36-72 V na 12 V o mocy 50 W do montażu na chassis

Przetwornica DC/DC SD-50C-12 to jednostopniowy przetwornik o szerokim zakresie wejściowym 36 V ÷ 72 V DC z nominalnym napięciem 48 V i stabilnym wyjściem 12 V DC. Zapewnia prąd do 4,2 A przy mocy 50 W, z możliwością regulacji napięcia wyjściowego w zakresie 11 V ÷ 16 V DC. Obudowa perforowana przeznaczona jest do montażu na chassis.

Zasilanie, regulacja i wydajność

Zakres wejściowy 2:1 pozwala na pracę przy wahaniach napięcia zasilania od 36 V do 72 V DC bez dodatkowej stabilizacji. Napięcie wyjściowe 12 V DC jest regulowane w zakresie 11 V ÷ 16 V DC, a prąd wyjściowy wynosi 0 A ~ 4,2 A. Nominalna moc to 50,4 W przy sprawności 78%. Częstotliwość przełączania jest stała na poziomie 83 kHz, a wbudowany filtr EMI ogranicza emisję zakłóceń. Tętnienia wyjściowe utrzymywane są na niskim poziomie ok. 150 mV p-p, a stabilność napięcia wynosi ±1,0 % przy odchyleniu od sieci ±0,5 % i od obciążenia ±0,3%. Współczynnik temperaturowy to ±0,03 %/°C w zakresie 0 °C ~ 50 °C.

Ochrona, izolacja i trwałość

Urządzenie posiada zabezpieczenia przeciw zwarciu, przeciążeniu i przepięciu wyjściowemu realizowane w trybie hiccup z automatycznym powrotem po usunięciu usterki. Izolacja wejście › wyjście wynosi 1500 V AC, a izolacja wejście › FG i wyjście › FG to odpowiednio 1,5 kV AC i 0,5 kV AC. Rezystancja izolacji to 100 M? przy 500 V DC w 25 °C i 70 % RH. Średni czas między awariami MTBF wynosi min. 365,6 tys. h wg MIL-HDBK-217F w 25 °C. Konstrukcja wytrzymuje wibracje 10 Hz ~ 500 Hz, 2 G przez 10 min na cykl, 60 min w każdej osi X, Y, Z.

Montaż i warunki pracy

Obudowa ma wymiary 159 mm × 97 mm × 38 mm i masę ok. 0,48 kg. Montaż na chassis zapewnia dobrą cyrkulację powietrza dzięki perforacji. Zakres temperatur pracy to -10 °C ~ +60 °C, wilgotność robocza 20 % ~ 90 % RH bez kondensacji. Przechowywanie jest możliwe w -20 °C ~ +85 °C przy wilgotności 10 % ~ 95 % RH. Zgodność elektromagnetyczna obejmuje EN55022 klasa B oraz odporność wg EN61000-4-2, 3, 4, 6, 8 i ENV50204 na poziomie przemysłu lekkiego, kryterium A. Bezpieczeństwo wykonane jest zgodnie z LVD.
