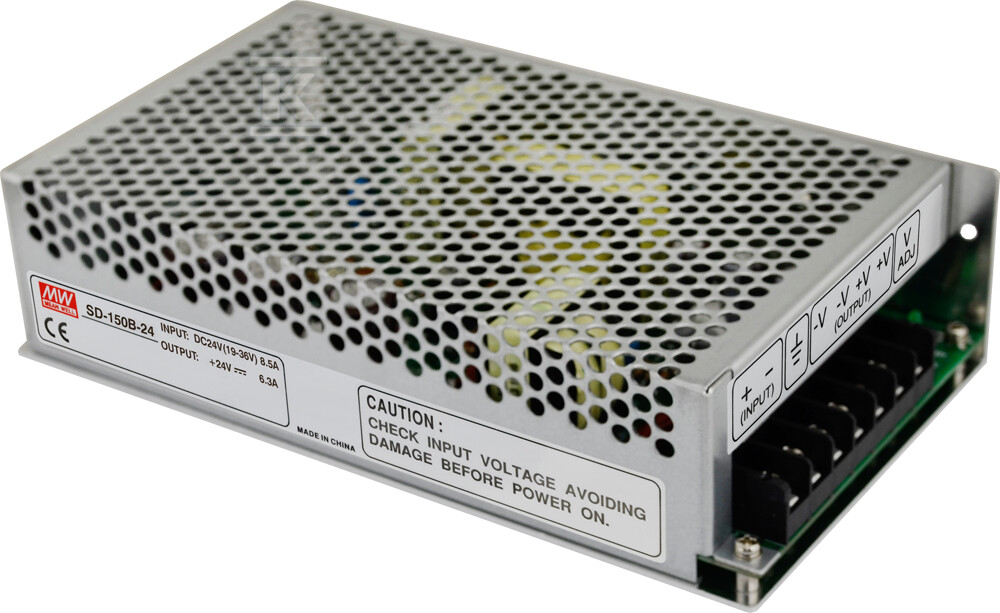

Przetwornica DC/DC SD 24V/150W/6.3A SD-150B-24

Przetwornica DC/DC 24 V do zabudowy z szerokim zakresem wejściowym

Przetwornica serii SD-150 to kompaktowe źródło impulsowe do montażu na szasiu, które stabilizuje napięcie 24 V DC z wejścia 19-36 V DC. Model SD-150B-24 dostarcza do 6,3 A przy mocy nominalnej 151,2 W, z możliwością regulacji wyjścia w zakresie 23-30 V DC. Dzięki sprawności 77 % i wbudowanemu filtrowi EMI pracuje z niskim poziomem zakłóceń, co ma znaczenie w instalacjach sterowniczych, systemach automatyki i zasilaniu urządzeń przemysłowych. Obudowa perforowana 199 mm x 110 mm x 50 mm i masa 0,86 kg pozwalają na dyskretny montaż w szafie lub bezpośrednio przy odbiorniku.

Zasilanie i stabilność wyjścia

Wejście 19-36 V DC umożliwia pracę z akumulatorów, pojazdów lub niestabilnych linii zasilających bez dodatkowego stabilizatora. Napięcie wyjściowe nominalne 24 V DC jest regulowane w zakresie 23-30 V DC, co daje elastyczność dopasowania do tolerancji odbiornika. Prąd znamionowy 6,3 A przy pełnym obciążeniu zapewnia moc 151,2 W, a odchylenie napięcia wynosi ±1,0 %. Niezależnie od zmian sieci i obciążenia stabilność utrzymuje się na poziomie ±0,5 %, a szum wyjściowy to 150 mV p-p. Czas narastania 50 ms i czas podtrzymania 24 ms w trybie D ograniczają przerwy w zasilaniu przy chwilowych spadkach wejścia.

Ochrona, filtracja i warunki pracy

Urządzenie jest zabezpieczone przed zwarciem SCP, przeciążeniem OLP i przepięciem OVP. Ochrona działa w trybie hiccup z automatycznym powrotem po usunięciu usterki, a próg przeciążenia to 105-135 % mocy znamionowej. Izolacja wejście-wyjście 1500 V AC oraz rezystancja izolacji 100 M? przy 500 V DC zwiększają bezpieczeństwo w instalacjach przemysłowych. Wbudowany filtr EMI ogranicza emisję zakłóceń, a zgodność z EN55022 klasa B i odporność wg EN61000-4-2,3,4,6,8 zapewnia poprawną pracę w otoczeniu przemysłowym. Zakres temperatur pracy -10 °C do +60 °C i wilgotność 20-90 % RH bez kondensacji pozwalają na montaż w nieklimatyzowanych szafach. Temperatura przechowywania -20 °C do +85 °C, odporność na wibracje 10-500 Hz, 2 G przez 60 min na osiach X, Y, Z oraz MTBF 296,2 kh wg MIL-HDBK-217F przy 25 °C świadczą o długiej żywotności.

Budowa, montaż i zgodność

Konstrukcja w perforowanym obudowie do zabudowy przeznaczona jest do montażu na szasiu. Wymiary 199 mm długości, 110 mm szerokości i 50 mm wysokości ułatwiają integrację w ograniczonej przestrzeni. Masa 0,86 kg nie obciąża konstrukcji szafy. Produkt spełnia wymagania bezpieczeństwa IEC60950-1 CB zatwierdzone przez TÜV dla wersji D oraz normy EMC. Gwarancja 2 lata potwierdza niezawodność rozwiązania w zastosowaniach ciągłych.
