Przetwornica DC/DC SD 24V/500W/21A SD-500L-24

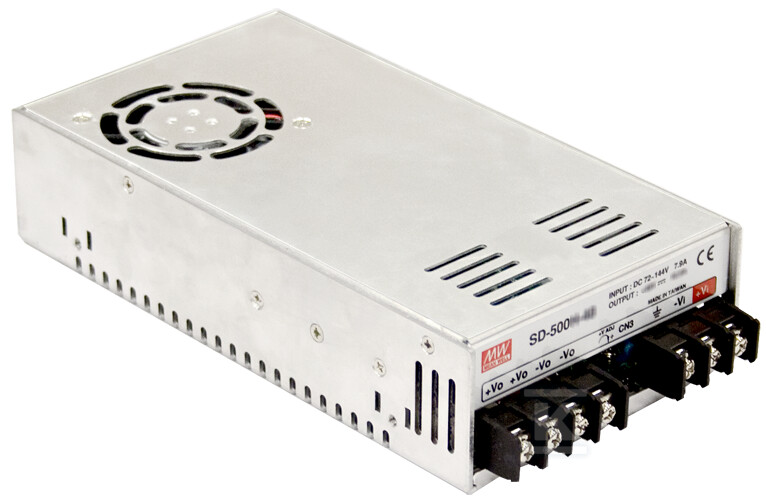

Przetwornica DC/DC 24 V 500 W do zabudowy z szerokim zakresem wejściowym

Przetwornica przeznaczona do stabilizacji i przekształcania napięcia stałego w instalacjach profesjonalnych, gdzie wymagana jest stała wartość 24 V DC przy zmiennym zasilaniu wejściowym. Pracuje w trybie do zabudowy, z aktywną regulacją prądu wejściowego i wbudowanym chłodzeniem wentylatorowym. Dzięki szerokiemu zakresowi wejściowemu 19 V DC do 72 V DC wyjście 21 A przy napięciu nominalnym 24 V DC zapewnia moc znamionową 504 W. Sprawność typowa 88 % ogranicza straty cieplne, a izolacja wejście/wyjście 2000 V AC zwiększa bezpieczeństwo w rozbudowanych systemach.

Zakres pracy i regulacja napięcia

Wejście akceptuje napięcie od 19 V DC do 72 V DC, co odpowiada stosunkowi 4:1 i pozwala na pracę przy spadkach napięcia akumulatora oraz przy podwyższonym napięciu ładowania. Napięcie wyjściowe jest regulowane w zakresie 23 V DC do 30 V DC z tolerancją ±1,0 %, regulacją liniową ±0,5 % i regulacją obciążeniową ±0,5 %. Maksymalny tętnienia i szumy wynoszą 150 mV p-p, a czas narastania to ok. 500 ms, z 50 ms do pełnego obciążenia. Wbudowana funkcja zdalnego pomiaru kompensuje spadki na przewodach, a sterowanie zdalne ON-OFF umożliwia włączanie i wyłączanie bez ingerencji w okablowanie zasilające. Prąd jałowy jest ograniczony do ok. 0,2 A przy 48 V DC, a prąd rozruchowy typowo 60 A przy 48 V DC.

Ochrona, sygnalizacja i sterowanie

Urządzenie ma komplet zabezpieczeń typowych dla zastosowań przemysłowych: zabezpieczenie przeciwzwarciowe SCP, przeciążeniowe OLP, przeciwprzepięciowe OVP i termiczne OHP, uzupełnione o zabezpieczenie polaryzacji wejścia realizowane bezpiecznikiem. Przy przeciążeniu 105 % do 125 % mocy znamionowej następuje ograniczenie prądu stałego i po ok. 5 s wyłączenie napięcia wyjściowego z automatycznym powrotem po ustąpieniu przyczyny. Zabezpieczenie przeciwprzepięciowe zadziała w zakresie 30,8 V do 35,2 V, odcinając wyjście i przywracając je po ustabilizowaniu. Ochrona termiczna odcina zasilanie przy przegrzaniu i automatycznie wraca po ochłodzeniu. Sygnał Output OK informuje o stanie napięcia wyjściowego, a konstrukcja spełnia wymagania IEC60950-1 CB zatwierdzone przez TÜV oraz EAC TP TC 004.

Budowa, chłodzenie i warunki pracy

Obudowa do zabudowy ma wymiary 215 mm x 50 mm x 115 mm i masę ok. 1,15 kg, co ułatwia montaż w szafach rozdzielczych i obudowach systemowych. Chłodzenie realizowane jest wymuszonym obiegiem powietrza przez wbudowany wentylator DC z regulacją prędkości, zależną od temperatury. Zakres pracy to -20 °C do +60 °C przy wilgotności 20 % do 90 % RH bez kondensacji, współczynnik temperaturowy ±0,02 %/°C w zakresie 0 °C do 50 °C oraz odporność na wibracje 10 Hz do 500 Hz przy 2 G. Deklarowana niezawodność MTBF wynosi 196,3 tys. h wg MIL-HDBK-217F przy 25 °C. Producent zapewnia 3 lata gwarancji od daty produkcji.
