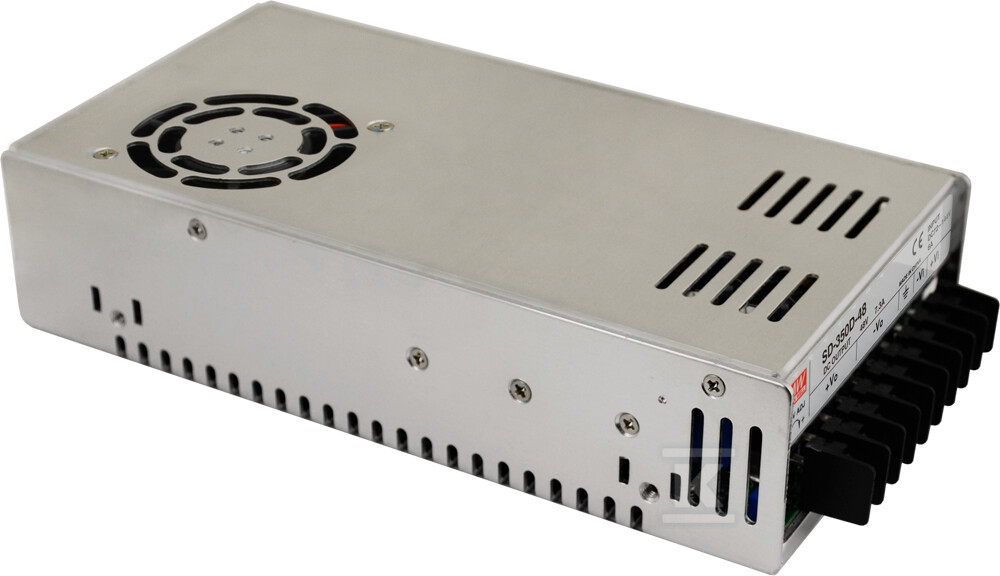

Przetwornica DC/DC SD 48V/350W/7,3A SD-350D-48

Kompaktowa przetwornica DC/DC 350 W z wyjściem 48 V i szerokim zakresem wejściowym

Przetwornica przeznaczona do stabilnego zasilania urządzeń pracujących na 48 V DC z instalacji o napięciu wejściowym 72 V DC ÷ 144 V DC. Nominalne wyjście 48 V DC przy prądzie 7,3 A daje moc 350 W, a zakres regulacji napięcia wyjściowego 43 V ÷ 53 V DC pozwala dopasować poziom zasilania do wymagań odbiornika bez dodatkowych przetwornic.

Urządzenie zostało poddane rozbudowanym testom funkcjonalnym, które potwierdzają zgodność z deklarowanymi parametrami pracy, odporność na zmiany obciążenia oraz zachowanie w warunkach skrajnych napięć wejściowych. Wyniki testów wskazują na niskie tętnienia, bardzo dobrą stabilność napięcia i szybki start, co przekłada się na mniejsze ryzyko resetów zasilanych urządzeń.

Zakres pracy i precyzja napięcia wyjściowego

Wejście akceptuje napięcie od 72 V DC do 144 V DC, a w testach poprawna praca była utrzymywana w zakresie 71,8 V ÷ 151,2 V przy pełnym i minimalnym obciążeniu, z cyklicznym załączaniem i wyłączaniem zasilania bez uszkodzeń. Wyjście nominalne 48 V DC jest stabilizowane w zakresie 43 V ÷ 53 V DC, co daje elastyczność przy doborze punktu pracy.

Stabilność jest potwierdzona wynikami pomiarów regulacji. Tłumienie zmian napięcia wejściowego wynosi 0,02 % przy skoku 96 V DC ÷ 144 V DC, podczas gdy specyfikacja dopuszcza do 0,2 %. Regulacja obciążeniowa przy zmianie od pełnego do minimalnego obciążenia to 0,03 %, wobec limitu 1 %. Tolerancja napięcia wyjściowego w pełnym i minimalnym obciążeniu utrzymuje się na poziomie 0,03 % w obie strony, przy dopuszczalnych 1 % ÷ -1 %. Tak niska zmienność oznacza praktycznie stałe napięcie zasilania dla wrażliwych odbiorników.

Tłumienie zakłóceń i szybka reakcja na zmiany obciążenia

Jakość wyjścia oceniono na podstawie tętnień i szumów oraz zachowania dynamicznego. Przy pełnym obciążeniu i napięciu wejściowym 96 V DC zmierzono maksymalnie 11 mV p-p, podczas gdy limit wynosi 200 mV p-p. W teście dynamicznym z obciążeniem 90 % duty / 1 kHz zarejestrowano 199 mV p-p wobec specyfikacji 4800 mV p-p.

Czas uruchomienia to 57 ms przy limicie 300 ms, a czas narastania napięcia 28 ms przy limicie 50 ms. Przekroczenia i niedomiar przy załączaniu pozostają poniżej 5 %, co ogranicza ryzyko chwilowych zaburzeń w zasilanej aparaturze. Szybki start i niska dynamika tętnień są szczególnie istotne w systemach z bateriami i przetwornicami pracującymi równolegle.

Sprawność energetyczna i niezawodność w pracy ciągłej

Sprawność w typowych warunkach pracy wynosi około 89 %, a w pomiarze przy 96 V DC i pełnym obciążeniu osiągnięto 89,4 %. Prąd wejściowy w tym punkcie pracy to 4,1 A przy wartości typowej 4,2 A. Prąd rozruchowy w zimnym starcie zmierzono na poziomie 32 A, poniżej typowego 45 A, co zmniejsza obciążenie zabezpieczeń wejściowych.

Urządzenie przeszło testy ochrony przeciążeniowej oraz warunki środowiskowe bez uszkodzeń. Potwierdzono również pomyślne przejście testów bezpieczeństwa i EMC, co świadczy o odporności na zakłócenia i zgodności z wymaganiami instalacji przemysłowych.
