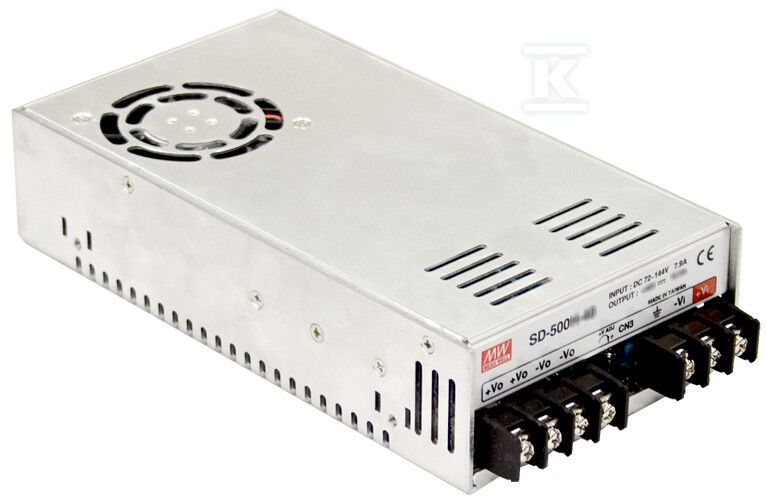

Przetwornica DC/DC SD 48V/500W/10.5A SD-500L-48

Przetwornica DC/DC 48 V 500 W do zastosowań przemysłowych i zasilania systemów

Stabilne zasilanie 48 V DC o mocy 500 W i prądzie 10,5 A z szerokim zakresem napięcia wejściowego 19-72 V DC. Przetwornica pracuje w trybie do zabudowy i pozwala na regulację napięcia wyjściowego w zakresie 46-60 V DC, co ułatwia dopasowanie do konkretnych odbiorników 48 V. Sprawność sięga 89%, a konstrukcja z izolacją wejście/wyjście 2000 V DC zapewnia separację galwaniczną w instalacjach przemysłowych i systemach zasilania.

• szeroki zakres wejściowy 19-72 V DC z tolerancją 4:1
• napięcie wyjściowe regulowane 46-60 V DC, nominalnie 48 V DC / 10,5 A
• sprawność 89% przy pełnym obciążeniu
• sygnał stanu wyjścia typu open collector Output OK

Zasilanie, regulacja i izolacja

Zakres wejściowy 19-72 V DC pozwala na pracę z różnymi źródłami DC bez dodatkowych przetwornic pośrednich. Napięcie wyjściowe można ustawić w przedziale 46-60 V DC, co daje elastyczność przy zasilaniu urządzeń przemysłowych wymagających 48 V. Izolacja wejście/wyjście 2000 V DC ogranicza przenoszenie zakłóceń i zwiększa bezpieczeństwo instalacji. Wymiary obudowy to 215 mm x 115 mm x 50 mm, masa ok. 1,15 kg, co ułatwia montaż w szafach rozdzielczych i obudowach do zabudowy.

Zabezpieczenia, sygnalizacja i warunki pracy

Urządzenie ma wbudowane zabezpieczenia SCP, OLP, OVP i OHP. Ograniczenie prądowe działa w trybie stałego ograniczenia prądu z wyłączeniem wyjścia po ok. 5 s, powrót wymaga ponownego zasilenia. Zabezpieczenie przed przeciążeniem, przepięciem wyjściowym i przegrzaniem chroni zarówno przetwornicę, jak i podłączony układ. Sygnał techniczny Output OK w wersji open collector przełącza się w stan niski po załączeniu zasilania, maksymalny prąd drenu 10 mA. Praca w temperaturze -20 ~ +60 °C z deratingiem oraz wilgotności 20 ~ 90% RH bez kondensacji pozwala na zastosowanie w pomieszczeniach technicznych i szafach sterowniczych.

Montaż, trwałość i gwarancja

Konstrukcja przeznaczona jest do zabudowy. Kompaktowe gabaryty 215 mm x 115 mm x 50 mm i masa 1,15 kg ułatwiają instalację w obudowie. Producent deklaruje 3 lata gwarancji od daty produkcji. MTBF podawane w dokumentacji to 196,3 tys. h wg MIL-HDBK-217F, co wskazuje na długą żywotność w ciągłej pracy.
