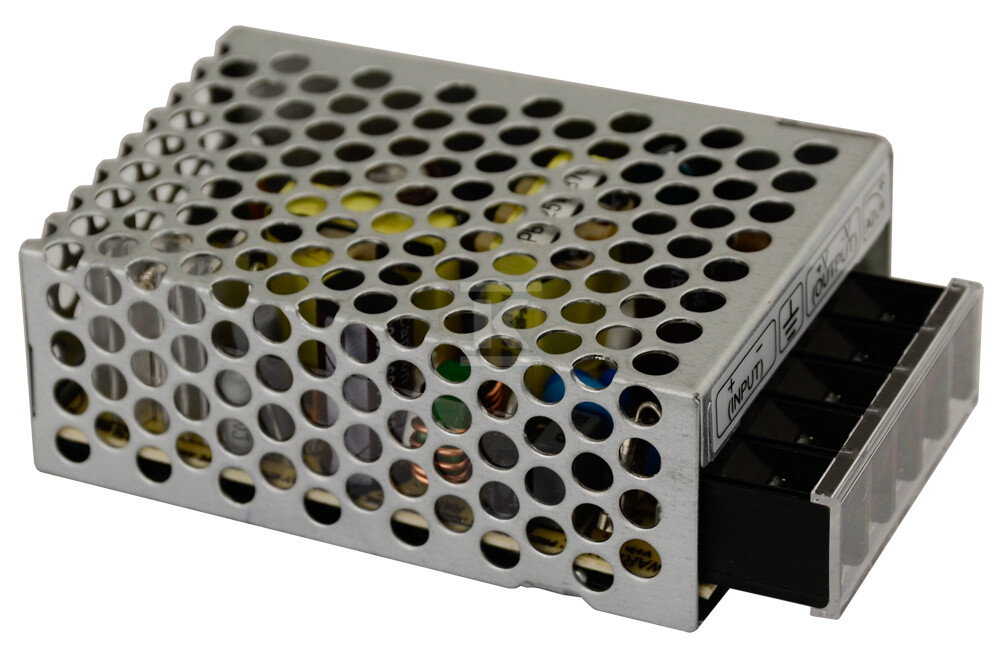

Przetwornica DC/DC SD 5V/15W/3A SD-15B-05

Przetwornica impulsowa 5 V 15 W do wbudowania z szerokim zakresem wejściowym

Stabilne zasilanie 5 V DC o prądzie do 3 A z wejścia 18 - 36 V DC w kompaktowej obudowie do montażu wewnątrz urządzenia. Model SD-15B-05 pracuje z mocą znamionową 15 W i sprawnością ok. 76%, co ogranicza nagrzewanie i pozwala na pracę bez dodatkowego chłodzenia w typowych warunkach zabudowy. Zakres regulacji napięcia wyjściowego 4,75 - 5,5 V DC daje możliwość drobnej korekty poziomu zasilania pod konkretny układ.

Parametry zasilania i regulacja napięcia

Wejście 18 - 36 V DC pokrywa typowe napięcia instalacji 24 V DC z tolerancją rozruchową i spadkami linii. Na wyjściu uzyskuje się 5 V DC przy prądzie znamionowym 3 A, czyli 15 W mocy ciągłej. Zakres regulacji 4,75 - 5,5 V DC pozwala dopasować napięcie do wymagań zasilanego modułu bez dodatkowych przetwornic.

Tolerancja napięcia wyjściowego utrzymywana jest na poziomie ±2,0 % przy zmianach obciążenia i temperatury, co w praktyce oznacza stabilne zasilanie bez wyraźnych skoków przy załączaniu odbiorników. Prąd wejściowy w warunkach nominalnych wynosi ok. 1,3 A.

Ochrona, niezawodność i zgodność

Urządzenie posiada wbudowane zabezpieczenia SCP, OLP i OVP. Ochrona przeciwzwarciowa odcina wyjście przy zwarciu, zabezpieczenie przeciążeniowe reaguje na przekroczenie mocy, a zabezpieczenie przeciwprzepięciowe ogranicza napięcie wyjściowe. W dokumentacji producenta wskazano realizację ochrony przez wyłączenie napięcia wyjściowego oraz ograniczenie diodą Zenera.

Zgodność deklarowana jest z wymaganiami BS EN/EN61000-4-2, 3, 4, 6, 8 oraz BS EN/EN 55035 na poziomie przemysłu lekkiego, a także z EAC TP TC 020. Izolacja wejście-wyjście, wejście-obudowa, wyjście-obudowa spełnia wymagania 100 M? przy 500 V DC w warunkach 25 °C / 70 % RH.

Temperatura pracy od -10 °C do 60 °C pozwala na montaż w szafach sterowniczych i obudowach urządzeń pracujących w pomieszczeniach technicznych. Gwarancja producenta wynosi 2 lata.

Budowa, wymiary i warunki montażu

Obudowa ma wymiary 78 x 51 x 28 mm, co umożliwia montaż w ograniczonej przestrzeni płytki lub szyny. Masa ok. 0,18 kg ułatwia zabudowę bez konieczności dodatkowych wzmocnień mechanicznych.

Konstrukcja przeznaczona jest do wbudowania, z wyjściem zasilania 3 A / 5 V DC i szerokim zakresem wejściowym 18 - 36 V DC.
