Zasilacz buforowy do zabudowy AD 27,6V/2A AD-55B

Zasilanie buforowe 24 V z podtrzymaniem bateryjnym do zabudowy

Zasilacz buforowy AD 27,6 V/2 A zapewnia ciągłość pracy urządzeń odbiorczych przy zaniku napięcia sieciowego. Przekształca napięcie sieciowe na stabilne 27,6 V DC o maksymalnym prądzie 2 A i mocy 55 W, z możliwością podłączenia zewnętrznego akumulatora. Odrębne wyjście baterii z układem zabezpieczającym przed nadmiernym rozładowaniem pozwala na bezpieczne podtrzymanie w systemach alarmowych, kontroli dostępu i telekomunikacyjnych. Regulacja napięcia wyjściowego w zakresie 24-29 V DC umożliwia dopasowanie do wymagań konkretnego odbiorcy, a prąd ładowania akumulatora wynosi 0,16 A.

Montaż i konstrukcja

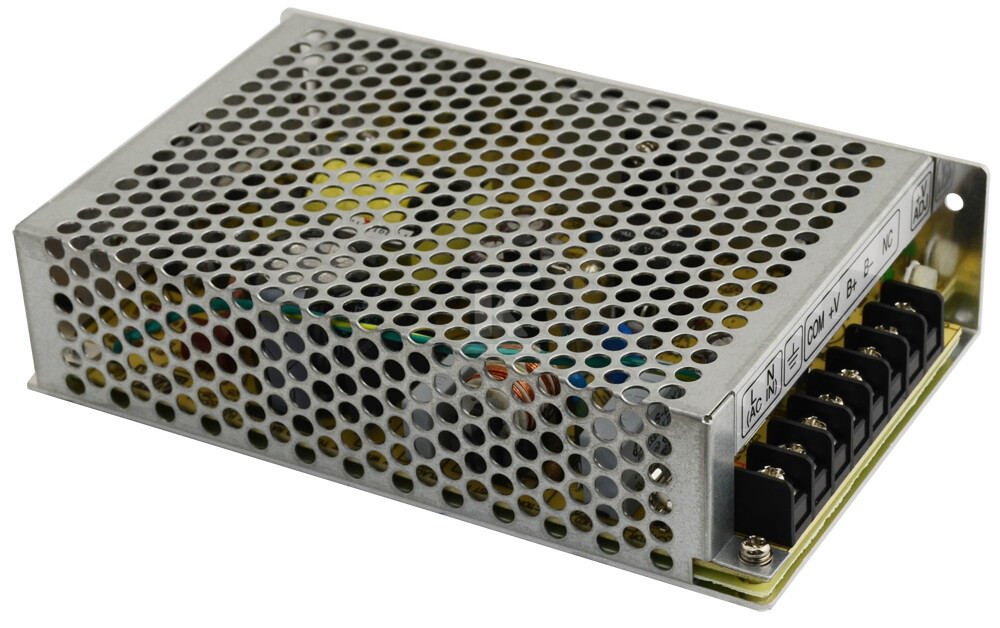

Obudowa wykonana jest z perforowanej blachy metalowej, co wspiera naturalny przepływ powietrza i chłodzenie w układzie otwartym bez wymuszonego obiegu. Wymiary 159 x 38 x 97 mm pozwalają na zabudowę w szafie lub rozdzielnicy. Montaż jest swobodny - urządzenie mocuje się na szynie DIN oraz do płaskiej powierzchni przy użyciu płyty montażowej. Podłączenie realizowane jest przez 8 zacisków śrubowych o rozstawie 8,25 mm, wyraźnie oznaczonych dla poprawnej polaryzacji i szybkiego okablowania. Częstotliwość pracy impulsowej 45 kHz zapewnia stabilną pracę przy zwartej budowie.

Ochrona, izolacja i zakres pracy

Zasilacz pracuje z uniwersalnym wejściem 88-264 V AC oraz 124-370 V DC, co ułatwia zastosowanie w instalacjach o zmiennym napięciu sieci. Prąd załączenia w zimnym starcie to maksymalnie 20 A przy 115 V AC i 40 A przy 230 V AC. Izolacja galwaniczna między wejściem a wyjściem wynosi 3 kV AC, a między wejściem a obudową 1,5 kV AC przez 1 minutę.

Zabezpieczenia obejmują:

• ochronę przeciążeniową 105-150 % z automatycznym restartem,
• zabezpieczenie przepięciowe 105-135 % napięcia znamionowego,
• zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe,
• zabezpieczenie przed głębokim rozładowaniem baterii.

Zakres temperatur pracy -10°C do 60°C oraz sprawność ok. 74 % pozwalają na stabilną pracę w typowych warunkach instalacyjnych. Spełnia wymagania norm UL, CUL, TUV, CB, CE, UL 1950, TUV EN60950 oraz EMC EN55022 B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, ENV50204.

Zastosowanie i podtrzymanie akumulatora

Dzięki osobnemu wyjściu bateryjnemu zasilacz nadaje się do układów z podtrzymaniem 24 V, gdzie wymagana jest ciągłość zasilania w czasie przerwy w sieci. Po zaniku napięcia 230 V energia pobierana jest z podłączonego akumulatora, co zapewnia nieprzerwane działanie odbiornika. Rozwiązanie sprawdza się w systemach alarmowych i kontroli dostępu oraz w instalacjach telekomunikacyjnych, gdzie krótki czas reakcji i stabilne napięcie są istotne.
