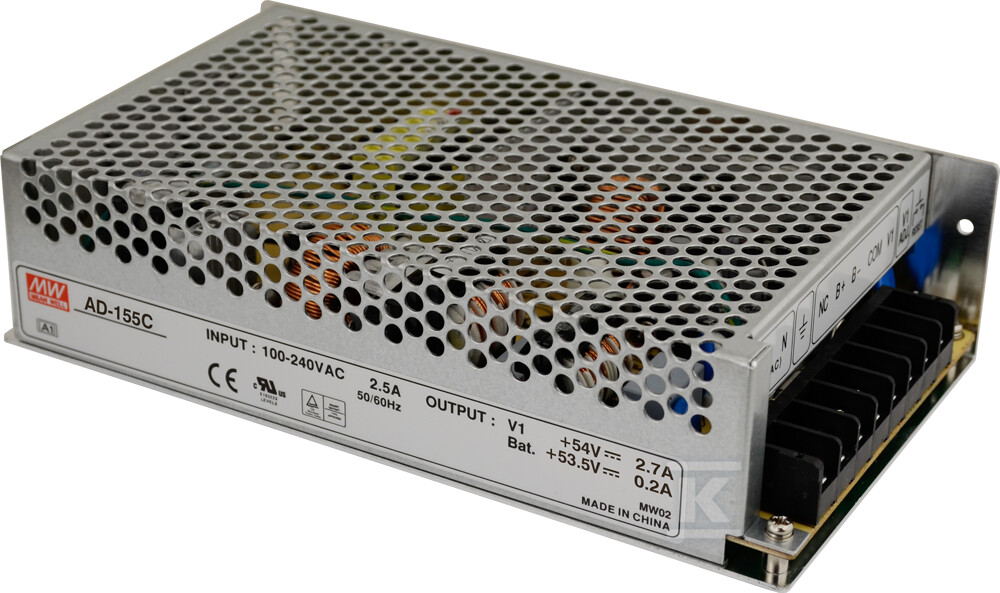

Zasilacz buforowy do zabudowy AD 54V/2,7A AD-155C

Nieprzerwane zasilanie 54 V DC do zabudowy z podtrzymaniem akumulatorowym

Zasilacz buforowy impulsowy przeznaczony do ciągłej pracy urządzeń wymagających stabilizowanego napięcia w zakresie 48 V ~ 58 V DC. Konwertuje szeroki zakres napięcia wejściowego 88 V ~ 264 V AC lub 124 V ~ 370 V DC na regulowane napięcie wyjściowe z możliwością ustawienia w granicach 48 V ~ 58 V DC. Dzięki wbudowanej funkcji ładowania akumulatora zapewnia pracę awaryjną po zaniku zasilania sieciowego, co sprawdza się w systemach monitoringu, automatyki, oświetlenia, sterowania i kontroli dostępu.

Urządzenie jest przeznaczone do montażu w szafie lub rozdzielnicy. Brak zewnętrznej obudowy ułatwia zabudowę, a metalowa konstrukcja zapewnia mechaniczną wytrzymałość w warunkach instalacji przemysłowej. Sygnalizacja pracy diodą LED oraz informacja o niskim poziomie naładowania akumulatora pozwalają na szybką ocenę stanu bez dodatkowych narzędzi.

Budowa i montaż do zabudowy

Obudowa metalowa o wymiarach ok. 199 mm x 110 mm x 50 mm pozwala na zabudowę w ograniczonej przestrzeni. Połączenia elektryczne realizowane są za pomocą zacisków śrubowych. Wymiary tolerowane są w granicach +/- 2 mm, co ułatwia planowanie rozkładu w szafie. Temperatura pracy od -10 °C do +60 °C umożliwia zastosowanie w pomieszczeniach technicznych i nieogrzewanych.

Zabezpieczenia, sygnalizacja i praca awaryjna

Zasilacz chroni zarówno siebie, jak i podłączone urządzenia oraz akumulator. Zastosowano zabezpieczenie przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP oraz ochronę przed rozładowaniem akumulatora UVP. Dodatkowo wyjście akumulatora jest zabezpieczone przed zwarciem i odwrotnym podłączeniem, a całość posiada zabezpieczenie przepięciowe. Sygnalizacja LED informuje o stanie pracy i o niskim poziomie naładowania akumulatora podtrzymującego.

Praca buforowa realizowana jest poprzez współpracę z akumulatorem podtrzymującym. Prąd ładowania akumulatora wynosi 0,2 A, a nominalny sumaryczny prąd wyjściowy z akumulatorem sięga 2,9 A. Dzięki temu obciążenie jest zasilane z sieci w warunkach normalnych, a w czasie awarii przejmuje zasilanie akumulator.

Parametry pracy i typowe zastosowania

Moc modułu to maks. 156,5 W przy prądzie wyjściowym 2,7 A i napięciu nominalnym 54 V DC. Sprawność pracy deklarowana jest na poziomie ok. 84%, a poziom tętnień wynosi ok. 240 mV p-p. Regulacja napięcia wyjściowego w zakresie 48 V ~ 58 V DC pozwala dopasować zasilanie do konkretnych odbiorników 48 V DC.

Urządzenie sprawdza się jako element systemów CCTV, automatyki budynkowej, sterowania oświetleniem i kontroli dostępu, gdzie wymagana jest ciągłość zasilania. Gwarancja producenta wynosi 2 lata od daty produkcji.
