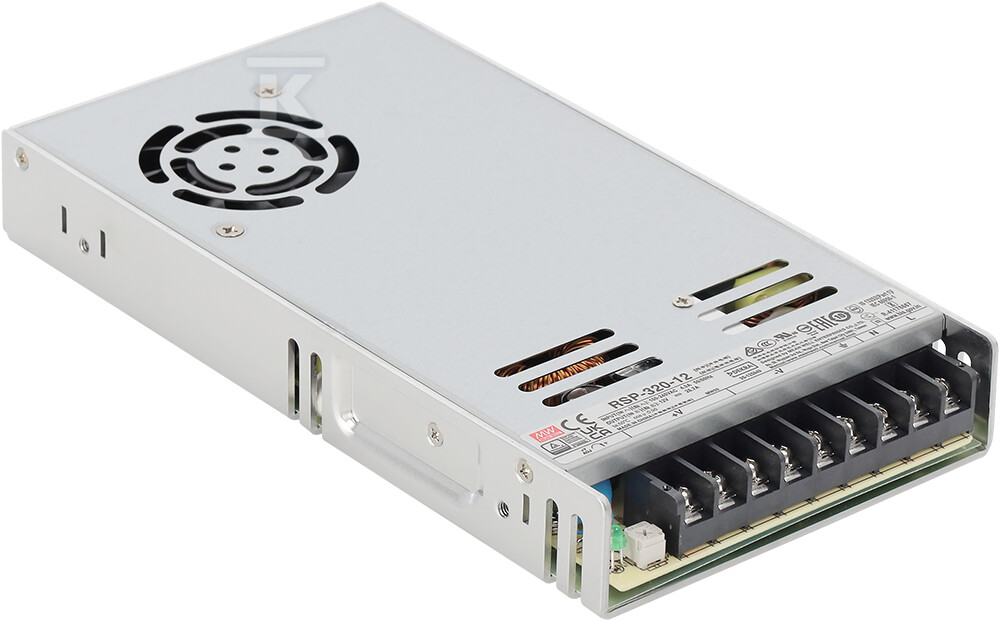

Zasilacz do zabudowy RSP 12V/320W/27.6A RSP-320-12

Zasilacz impulsowy do zabudowy 12 V 320 W z aktywnym PFC

Zasilacz modułowy o niskim profilu 1U przeznaczony do montażu w szafach i obudowach przemysłowych. Pracuje z szerokim zakresem napięcia wejściowego 88…264 V AC oraz 124…370 V DC, co pozwala na zasilanie z sieci jednofazowej i z układów DC bez dodatkowych przetwornic. Wyjście stałonapięciowe 12 V DC o prądzie znamionowym 26,7 A daje moc 320,4 W, a regulacja napięcia w zakresie 10…13,2 V umożliwia dopasowanie do tolerancji odbiornika. Wbudowana funkcja aktywnej korekcji współczynnika mocy PFC poprawia współczynnik mocy i ogranicza zniekształcenia sieci.

Chłodzenie odbywa się wymuszoną wentylacją z wentylatorem DC o sterowanej prędkości, co ogranicza hałas przy częściowym obciążeniu i utrzymuje pracę w temperaturze otoczenia od -30 °C do +70 °C. Sprawność sięga 88 %, a czas podtrzymania przy pełnym obciążeniu wynosi ok. 8 ms przy 230 V AC. Wskaźnik LED informuje o stanie pracy.

Konstrukcja i montaż do szafy 1U

Obudowa metalowa, kratkowana, o wymiarach 215 mm x 115 mm x 30 mm i masie ok. 0,9 kg. Niski profil 1U pozwala na zabudowę w ograniczonej przestrzeni. Stopień ochrony IP20 przeznaczony jest do montażu wewnątrz szaf sterowniczych.

• montaż do wbudowania w szafę lub obudowę,
• wymiary 215 x 115 x 30 mm, profil 1U,
• masa ok. 0,9 kg, obudowa metalowa,
• praca w wilgotności 20…90 % RH bez kondensacji.

Parametry pracy, zabezpieczenia i niezawodność

Wejście akceptuje częstotliwość 47…63 Hz, prąd wejściowy ok. 2 A przy 230 V AC, a prąd rozruchowy zimny start do 40 A. Po stronie wyjścia tolerancja napięcia wynosi ±1,0 %, a czas narastania napięcia to ok. 50 ms przy pełnym obciążeniu. Zabezpieczenia obejmują ochronę przeciwzwarciową SCP, przeciwprzeciążeniową OLP/OPP z ograniczeniem prądu i automatycznym powrotem, przeciwprzepięciową OVP z wyłączeniem napięcia wyjściowego przy 13,8…16,2 V oraz termiczną OHP/OTP z wyłączeniem przy przegrzaniu.

Urządzenie spełnia wymagania norm bezpieczeństwa UL60950-1, TUV EN60950-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS 14336-1, AS/NZS 60950.1 oraz IEC62368-1. Deklarowana niezawodność MTBF to 206,5 tys. godzin wg MIL-HDBK-217F przy 25 °C. Izolacja I/P-O/P, I/P-FG, O/P-FG 100 M? przy 500 V DC, wytrzymałość dielektryczna I/P-O/P 3,0 kV AC.

• szeroki zakres wejściowy 88…264 V AC / 124…370 V DC,
• aktywne PFC wbudowane,
• zabezpieczenia SCP, OLP, OVP, OHP z automatycznym restartem,
• praca od -30 °C do +70 °C z wentylatorem o zmiennej prędkości.

Zastosowanie w instalacjach przemysłowych i oświetleniowych

Zasilacz nadaje się do zasilania systemów LED, sterowników PLC, automatyki przemysłowej, paneli HMI oraz urządzeń peryferyjnych wymagających stabilnego 12 V DC. Regulacja napięcia 10…13,2 V pozwala na kompensację spadków na przewodach przy dłuższych liniach. Niski profil i chłodzenie wentylatorowe sprawdzają się w szafach rozdzielczych, gdzie wymagana jest ciągła praca przy zmiennym obciążeniu.

Wskaźnik optyczny LED upraszcza diagnostykę w trakcie serwisu, a zabezpieczenia chronią zarówno zasilacz, jak i podłączone odbiorniki przed przeciążeniem, zwarciem i przegrzaniem.
