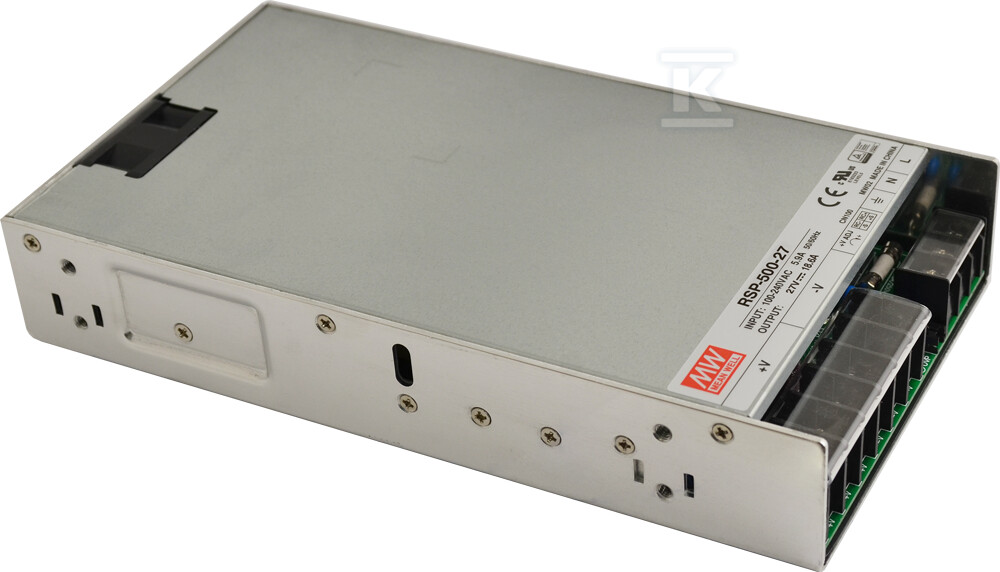

Zasilacz do zabudowy RSP 27V/500W/18.6A RSP-500-27

Zasilacz impulsowy do zabudowy 500 W 27 V z aktywnym PFC

Zasilacz serii RSP-500 to zamknięty, niskoprofilowy blok AC/DC o mocy 500 W przeznaczony do montażu w szafach i obudowach przemysłowych. Jednokanałowe wyjście 27 V DC pozwala pobierać do 18,6 A, a wbudowana korekcja współczynnika mocy zapewnia stabilną pracę w szerokim zakresie sieci.

Konstrukcja i montaż

Obudowa metalowa ma wymiary 230 mm x 127 mm x 40,5 mm i masę ok. 1,41 kg, co odpowiada profilowi 1U. Stopień ochrony IP20 i kategoria do pomieszczeń wskazują na zastosowanie wewnątrz szaf sterowniczych. Montaż wbudowany realizowany jest poprzez listwy zaciskowe: wejście 3P o skoku 9,5 mm oraz wyjście 6P o skoku 11 mm. Chłodzenie zapewnia wbudowany wentylator DC, a na froncie znajduje się dioda sygnalizująca załączenie zasilania. Model RSP-500 oferuje wbudowane funkcje remote sense oraz zdalnego włączania/wyłączania ON/OFF, a napięcie wyjściowe można regulować potencjometrem w zakresie ±10%, czyli od ok. 26 V do 30 V.

Ochrona i warunki pracy

Urządzenie pracuje w temperaturze od -30 °C do +70 °C z odciążeniem zgodnie z charakterystyką, a temperatura przechowywania wynosi od -40 °C do +85 °C. Zabezpieczenia obejmują zwarcie, przeciążenie w zakresie 105%~130% z ograniczeniem prądowym i automatycznym powrotem, przepięcie wyjściowe 115%~145% z wyłączeniem i koniecznością ponownego załączenia zasilania oraz przegrzanie. Izolacja wytrzymuje 3 kV AC między wejściem a wyjściem, 2 kV AC między wejściem a obudową oraz 0,5 kV AC między wyjściem a obudową. Spełnia wymagania bezpieczeństwa UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 oraz normy EMC EN55032 class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EAC TP TC 020, EN61000-6-2. Producent deklaruje 3 lata gwarancji.

Parametry elektryczne i zastosowanie

Wejście uniwersalne akceptuje 85_{264 V AC oraz 120}370 V DC, z maksymalnym prądem załączającym ok. 40 A przy 230 V AC w rozruchu zimnym. Wbudowany aktywny PFC poprawia współczynnik mocy w sieci. Wyjście nominalne to 27 V DC przy prądzie 0~18,6 A, tolerancja ±1% i tętnienia ok. 150 mV. Sprawność sięga ok. 89,5%. Dzięki szerokiemu zakresowi wejściowemu, stabilnemu napięciu wyjściowemu i kompletnemu zestawowi zabezpieczeń zasilacz sprawdza się w instalacjach przemysłowych, gdzie wymagana jest ciągła praca i odporność na wahania sieci oraz warunki środowiskowe.
