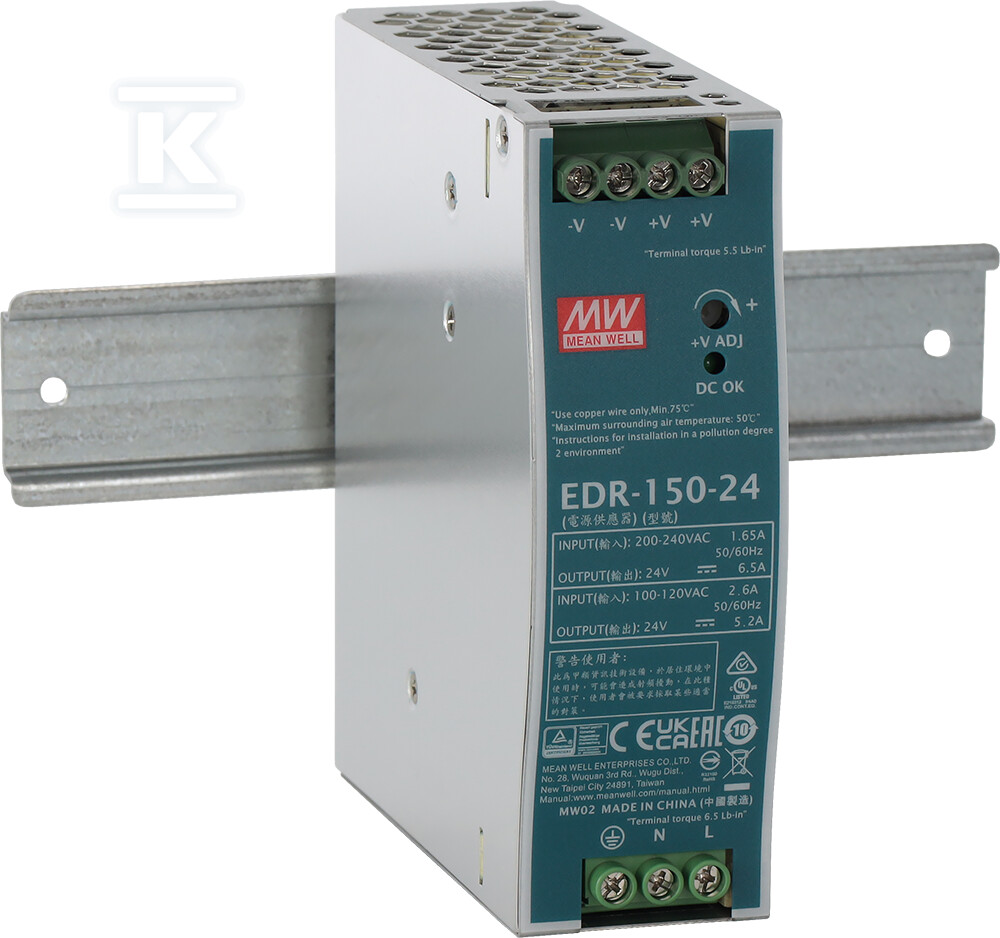

Zasilacz na szynę DIN EDR 24V/150W/6.5A EDR-150-24

Zasilacz impulsowy 24 V na szynę DIN o mocy 150 W do szaf sterowniczych

Zasilacz serii EDR przeznaczony jest do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych. Pracuje z napięciem wejściowym 90-264 V AC oraz 127-370 V DC, co pozwala na zasilanie z sieci przemysłowej i z instalacji DC bez dodatkowych przetwornic. Na wyjściu uzyskuje się stabilne 24 V DC w zakresie regulacji 24 V ÷ 28 V przy prądzie znamionowym 6,5 A. Sprawność sięga 87%, a kompaktowa obudowa o wymiarach 40 mm x 125,2 mm x 113,5 mm ułatwia zabudowę w ograniczonej przestrzeni.

Budowa i montaż w rozdzielnicy

Obudowa jest przygotowana do montażu na standardowej szynie DIN, bez konieczności dodatkowych uchwytów. Wymiary 40 mm szerokości pozwalają na gęste upakowanie kilku modułów w jednej szynie. Zakres temperatur pracy od -20 °C do 60 °C umożliwia instalację w nieklimatyzowanych pomieszczeniach technicznych. Regulacja napięcia wyjściowego jest dostępna z poziomu urządzenia, co pozwala dopasować poziom 24 V DC do potrzeb konkretnego odbiorcy bez zmiany okablowania.

Parametry pracy i zabezpieczenia

Układ impulsowy zapewnia szybką reakcję na zmiany obciążenia i utrzymanie napięcia w szerokim zakresie wejściowym. Moc znamionowa 150 W przy 6,5 A wystarcza do zasilania sterowników PLC, styczników, czujników i innych urządzeń przemysłowych 24 V DC. W praktyce prąd wyjściowy może być utrzymywany w przedziale 5-9,9 A w zależności od warunków pracy.

Wbudowane zabezpieczenia chronią instalację i podłączone urządzenia:

• zabezpieczenie przeciwzwarciowe odcina zasilanie przy zwarciu na wyjściu
• zabezpieczenie przeciążeniowe ogranicza pracę przy przekroczeniu dopuszczalnego prądu
• zabezpieczenie termiczne reaguje na przegrzanie obudowy
• zabezpieczenie przeciwprzepięciowe ogranicza skutki przepięć sieciowych

Dzięki temu zasilacz może pracować w układach wymagających ciągłej dostępności bez konieczności stosowania dodatkowych zabezpieczeń zewnętrznych.

Zastosowanie i kompatybilność

Rozwiązanie sprawdza się w automatyce przemysłowej, systemach sterowania maszynami, oświetleniu sterowanym oraz w rozbudowie istniejących rozdzielnic, gdzie potrzebne jest dodatkowe, stabilne źródło 24 V DC. Szeroki zakres napięcia zasilania ułatwia integrację w instalacjach z niestabilnym napięciem sieciowym oraz w układach hybrydowych AC/DC. Seria EDR jest projektowana z myślą o instalatorach, którzy oczekują prostego montażu na szynie DIN i przewidywalnej pracy w warunkach szafy sterowniczej.
