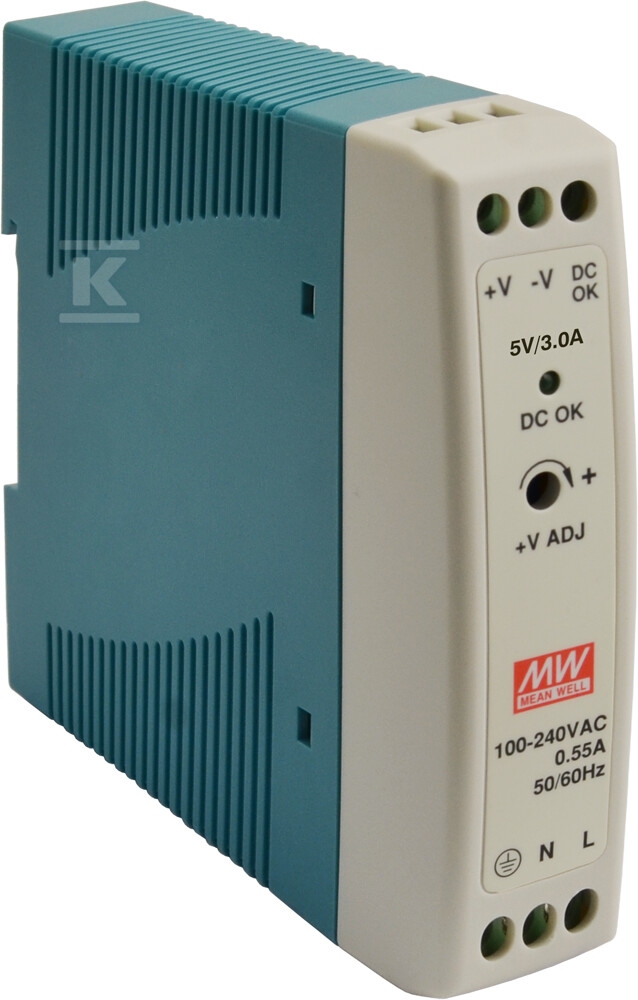

Zasilacz na szynę DIN MDR 5V/20W/3A MDR-20-5

Zasilacz impulsowy 5 V 20 W na szynę DIN do zastosowań przemysłowych

Jednowyjściowy zasilacz impulsowy na szynę DIN zapewnia stabilne 5 V DC o prądzie do 3 A w obudowie o szerokości 22,5 mm. Przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest kompaktowe, ciche i bezobsługowe źródło zasilania dla logiki, sterowników, czujników i innych urządzeń niskonapięciowych. Uniwersalny zakres wejściowy oraz wbudowane zabezpieczenia pozwalają na pracę w instalacjach przemysłowych bez dodatkowych filtrów czy wentylatorów.

Zasilanie i parametry wyjściowe

Urządzenie pracuje z szerokim zakresem napięcia wejściowego 85-264 V AC oraz 120-370 V DC, co ułatwia zastosowanie zarówno w sieciach jednofazowych, jak i w instalacjach z zasilaniem stałym. Napięcie wyjściowe 5 V DC jest regulowane w zakresie 4,75-5,5 V, a znamionowy prąd wyjściowy wynosi 3 A przy mocy 20 W. Tętnienia wyjściowe utrzymywane są na poziomie 80 mV p-p, a sprawność sięga 76 %. Pobór mocy bez obciążenia jest poniżej 0,75 W, co ogranicza stratne ciepło w szafie w stanie spoczynku.

Ochrona, sygnalizacja i niezawodność

Zabezpieczenia przeciwzwarciowe SCP, przeciążeniowe OLP i nadnapięciowe OVP działają w trybie automatycznego powrotu do pracy po ustąpieniu przyczyny. Wbudowany sygnał DC OK w postaci wyjścia napięciowego informuje o prawidłowym napięciu wyjściowym, a optyczna sygnalizacja LED pozwala na szybką kontrolę stanu pracy bez otwierania rozdzielnicy. Izolacja wejście-wyjście 3 kV AC, wejście-obudowa 1,5 kV AC oraz wyjście-obudowa 0,5 kV AC, przy rezystancji izolacji 100 M? / 500 V DC, zapewnia separację wymaganą w instalacjach przemysłowych. Chłodzenie odbywa się swobodnym przepływem powietrza, bez wentylatorów. Konstrukcja spełnia wymagania NEC klasa 2 oraz normy LPS, a deklarowana niezawodność to minimum 236,9 kh według MIL-HDBK-217F w 25 °C.

Montaż i wykonanie

Obudowa ma wymiary szerokość 22,5 mm, wysokość 90 mm, głębokość 100 mm i waży 0,19 kg, co pozwala na gęsty montaż na szynie DIN TS35/7,5 lub TS35/15. Montaż jest szybki i nie wymaga narzędzi, a brak ruchomych części zwiększa odporność na drgania i pył typowe dla środowiska przemysłowego. Producent deklaruje 3 lata gwarancji, co w praktyce przekłada się na przewidywalną eksploatację w systemach sterowania i automatyki.
