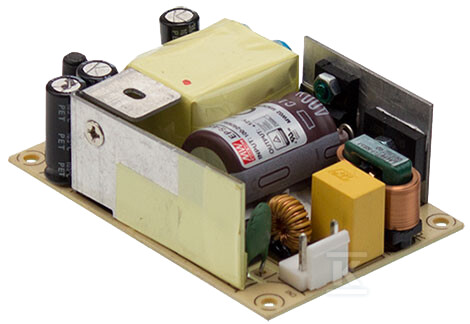

Zasilacz open frame EPS 15V/45W/3A EPS-45-15

Zasilacz open frame 15 V 45 W do systemów sterowania i zasilania urządzeń

Open frame o mocy 45 W z wyjściem 3 A / 15 V DC. Uniwersalny zakres wejściowy pozwala na pracę z sieciami 90 - 264 V AC oraz 127 - 370 V DC, co ułatwia instalację w różnych warunkach zasilania. Regulacja napięcia wyjściowego w zakresie 13,5 - 16,5 V DC daje margines dopasowania do wymagań zasilanego obwodu, a wysoka sprawność 88% ogranicza straty cieplne.

Uniwersalne zasilanie wejściowe i stabilne wyjście

Zasilacz akceptuje szeroki zakres napięcia wejściowego 90 - 264 V AC, 127 - 370 V DC przy częstotliwości 47 - 63 Hz. Prąd pobierany wynosi ok. 1,8 A przy 115 V AC i ok. 1 A przy 230 V AC. Prąd rozruchowy cold start to ok. 60 A / 230 V AC.

Wyjście nominalne to 15 V DC / 3 A z możliwością regulacji 13,5 - 16,5 V DC. Odchylenie napięcia wynosi ±1,0%, a stabilność względem sieci ±0,5% oraz względem obciążenia ±0,5%. Tętnienia i szumy na poziomie 150 mV p-p utrzymują czyste zasilanie wrażliwych układów. Czas narastania to ok. 30 ms, a czas ustalenia ok. 1000 ms przy 230 V AC i 2000 ms przy 115 V AC w pełnym obciążeniu. Czas podtrzymania to ok. 50 ms / 230 V AC i 16 ms / 115 V AC w pełnym obciążeniu.

Ochrona, niezawodność i warunki pracy

Wbudowane zabezpieczenia to SCP - ochrona przeciwzwarciowa, OLP - ochrona przeciążeniowa i OVP - ochrona przeciwprzepięciowa. OVP zadziała w zakresie 17,25 - 20,25 V z wyłączeniem napięcia wyjściowego i powrotem po ponownym podłączeniu zasilania. OLP działa w zakresie 115 - 170% mocy znamionowej w trybie hiccup z automatycznym powrotem po usunięciu usterki.

Praca jest możliwa w temperaturze -30 °C do +70 °C i wilgotności 20 - 90% RH bez kondensacji. Współczynnik temperaturowy to ±0,03% / °C w zakresie 0 - 45 °C. Urządzenie jest odporne na wibracje 10 - 500 Hz, 2 G przez 10 min na każdej osi. Przechowywanie dopuszczalne jest w -40 °C do +85 °C i 10 - 95% RH.

Niezawodność potwierdzają parametry izolacji l/P-O/P, l/P-FG, O/P-FG 100 M? / 500 V DC / 25 °C / 70% RH oraz wytrzymałość napięciowa l/P-O/P 3 kV AC, l/P-FG 2 kV AC, O/P-FG 0,5 kV AC. Spełnia wymagania bezpieczeństwa UL60950-1, TUV EN60950-1 oraz kompatybilności elektromagnetycznej EN55022 Class B, EN61000-3-2, -3 i odporności EN61000-4-2,3,4,5,6,8,11 na poziomie ciężkiego przemysłu, kryterium A. Średnia trwałość MTBF to min. 652,3 kh wg MIL-HDBK-217F przy 25 °C.

Budowa, montaż i sygnalizacja

Konstrukcja open frame o wymiarach 101,6 x 50,8 x 29 mm z tolerancją ±2 mm umożliwia montaż na płycie lub w obudowie klienta. Masa PCB to ok. 0,14 kg. Optyczna sygnalizacja LED informuje o stanie pracy. Kompaktowa obudowa ułatwia integrację w szafach sterowniczych i rozdzielnicach.

Gwarancja producenta wynosi 3 lata od daty produkcji.
