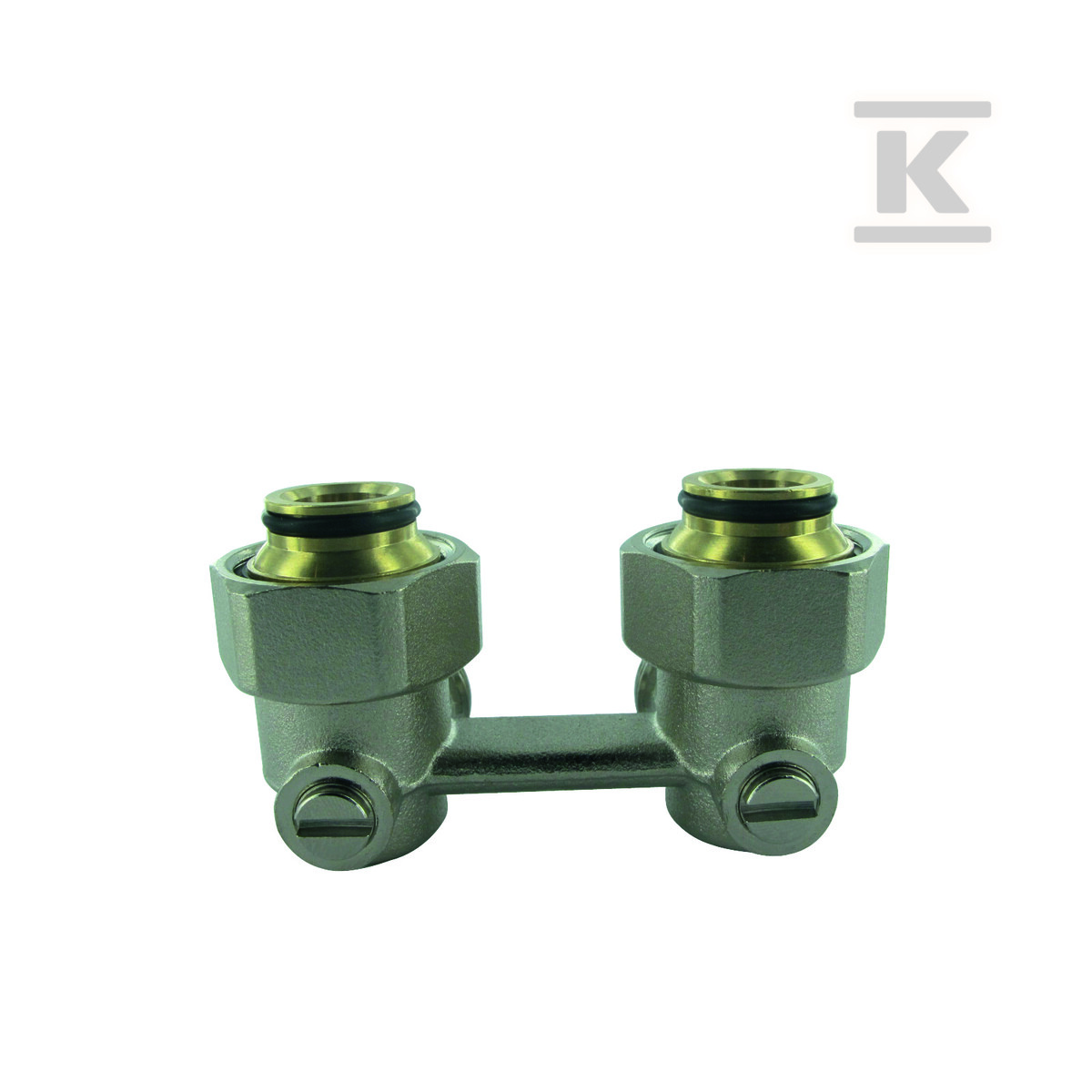

Moduł przyłączeniowy do instalacji dwururowych, kątowy - 3/4"-3/4" E 965206-AF

Moduł przyłączeniowy kątowy do instalacji dwururowych z wbudowanymi zaworami kulowymi

Moduł hydrauliczny bitubowy umożliwia indywidualne odcięcie grzejnika od reszty instalacji dwururowego centralnego ogrzewania bez spuszczania wody z całego obiegu. Kątowa forma pozwala na estetyczne doprowadzenie zasilania i powrotu na jednym elemencie, co upraszcza montaż przy grzejnikach o rozstawie 50 mm. Rozwiązanie jest przeznaczone do grzejników uniwersalnych i sprawdza się tam, gdzie liczy się szybki dostęp do zaworu odcinającego oraz schludny wygląd przyłącza.

Budowa i materiały

Korpus wykonano z mosiądzu kute­go, niklowanego, co zapewnia odporność na korozję w wodzie grzewczej i stabilność gwintów przy wielokrotnym dokręcaniu. Nakrętki są z mosiądzu matrycowanego na gorąco, również niklowane. Tuleja przyłączeniowa to mosiądz lub wariant z elementem stożkowym z PA, a zaślepka ochronna to mosiądz niklowany. Uszczelnienie to EPDM, materiał powszechnie stosowany w instalacjach c.o. ze względu na odporność termiczną i chemiczną. Taka kombinacja przekłada się na szczelność połączenia i długą żywotność w warunkach pracy instalacji grzewczej.

Zastosowanie i kompatybilność instalacyjna

Moduł przeznaczony jest do instalacji centralnego ogrzewania z wodą gorącą. Pasuje do rur miedzianych, stalowych, polietylenowych PEX oraz wielowarstwowych z wkładką aluminiową AL/PEX. Gwint grzejnikowy 3/4" E współpracuje z uniwersalnymi grzejnikami o rozstawie 50 mm, a kątowe wykonanie ułatwia prowadzenie rur przy ścianie i pod parapetem. Dzięki wbudowanym zaworom kulowym możliwe jest szybkie odcięcie konkretnego odbiornika do serwisu lub wymiany bez ingerencji w pozostałą część instalacji.

• izolacja pojedynczego grzejnika bez opróżniania instalacji
• estetyczne połączenie zasilania i powrotu na jednym module
• kompatybilność z rozstawem 50 mm
• możliwość montażu na rurach miedzianych, stalowych, PEX i AL/PEX

Parametry pracy i trwałość

Urządzenie pracuje przy maksymalnym ciśnieniu 10 bar i maksymalnej temperaturze 110 °C w typowym zastosowaniu grzewczym, zgodnie z danymi producenta dla modułów bitubowych. W dokumentacji technicznej serii wskazywana jest temperatura maksymalna do 120 °C oraz ciśnienie maksymalne 10 bar, co potwierdza zapas bezpieczeństwa przy chwilowych wzrostach parametrów. Producent deklaruje 10 lat gwarancji na moduł, co w praktyce oznacza pewność działania przez wiele sezonów grzewczych przy prawidłowym montażu i eksploatacji. Opór przepływu jest niski, a charakterystyka spadku ciśnienia pozwala na zachowanie hydraulicznego równowagi w instalacji przy typowych przepływach grzewczych.
