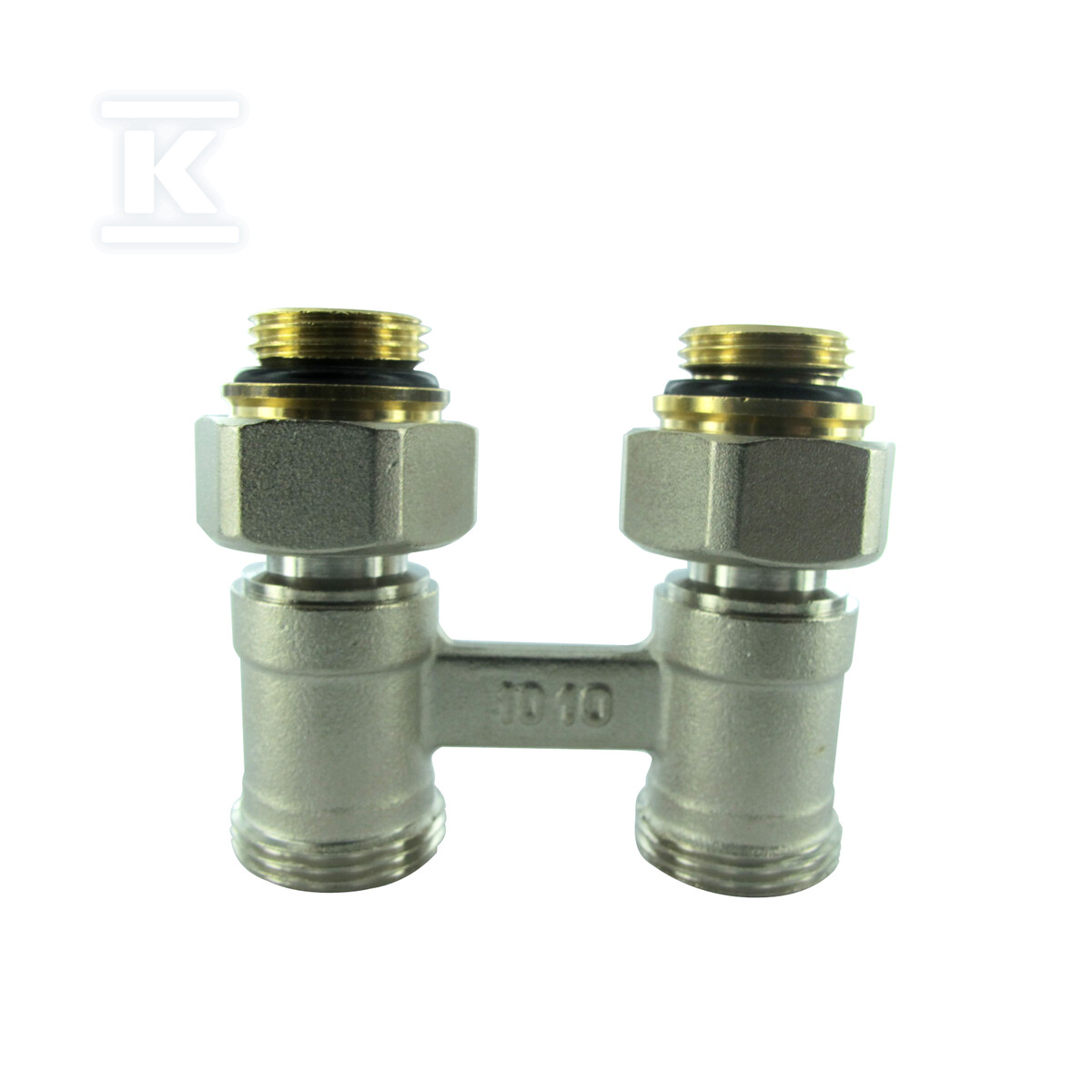

Moduł przyłączeniowy do instalacji dwururowych, prosty - 1/2"-3/4" E 960204-AF

Uniwersalne przyłącze do grzejników panelowych w instalacjach dwururowych

Dwururowy moduł hydrauliczny z wbudowanymi zaworami kulowymi pozwala odciąć pojedynczy grzejnik od reszty instalacji bez spuszczania wody z całego obwodu. Prosta, prosta wersja przeznaczona jest do panelowych grzejników uniwersalnych o rozstawie przyłączy 50 mm i zapewnia estetyczne, niskoprofilowe podłączenie zasilania i powrotu w jednym elemencie. Wbudowany bypass utrzymuje cyrkulację w pętli po zamknięciu zaworu, a regulowany współczynnik przelotu 30-50% umożliwia wstępne wyważenie hydrauliczne.

Budowa i materiały

Korpus wykonany jest z kutej, niklowanej mosiądzu, a nakrętki z tłoczonej na gorąco mosiądzi niklowanej. Złącze do grzejnika realizowane jest przyłączeniem 1/2", do rurociągu 3/4" eurokonus, co pozwala na szybkie połączenie z rurami miedzianymi, stalowymi, z polietylenu sieciowanego PEX oraz wielowarstwowymi AL/PEX za pomocą odpowiednich złączek kompresyjnych. Uszczelnienia EPDM i PTFE w miejscach siedzisk zaworu oraz chromowana mosiężna kulowa zatyczka zapewniają szczelność bez dodatkowych materiałów uszczelniających takich jak len czy taśma PTFE. Konstrukcja dopuszcza wymianę wkładu zaworu i jego elementów.

Zastosowanie i parametry pracy

Moduł przeznaczony jest do instalacji centralnego ogrzewania wodnego. Pracuje przy maksymalnym ciśnieniu 10 bar i temperaturze ciągłej do 110 °C, z krótkotrwałym szczytem do 120 °C i dopuszczalną temperaturą szczytową 130 °C. Współczynnik przepływu Kvs wynosi 3,6 m3/h, a maksymalny dopuszczalny spadek ciśnienia na zaworze to 0,6 bar. Dzięki temu element sprawdza się w typowych obiegach grzewczych z grzejnikami stalowymi i panelowymi. Producent deklaruje 10-letnią gwarancję na moduł.

Montaż i kompatybilność

Forma prosta z rozstawem przyłączy 50 mm umożliwia montaż dolny w układzie H. Połączenie z grzejnikiem odbywa się poprzez rozłączne złącze z nypelową gwintowaną częścią 1/2", natomiast przyłącze do instalacji to zewnętrzny gwint 3/4" pod uszczelnienie sfera-konus. Rozwiązanie z samouszczelniającym się siedziskiem eliminuje potrzebę stosowania dodatkowych uszczelek przy łączeniu z radiatorem. Moduł współpracuje z systemami dwururkowymi i pozwala na indywidualną izolację każdego grzejnika bez wpływu na pracę pozostałych odbiorników.
