Moduł przyłączeniowy do instalacji dwururowych, prosty - 3/4"-3/4" E 960206-AF

Odcięcie i serwisowanie grzejników panelowych w instalacjach dwururowych

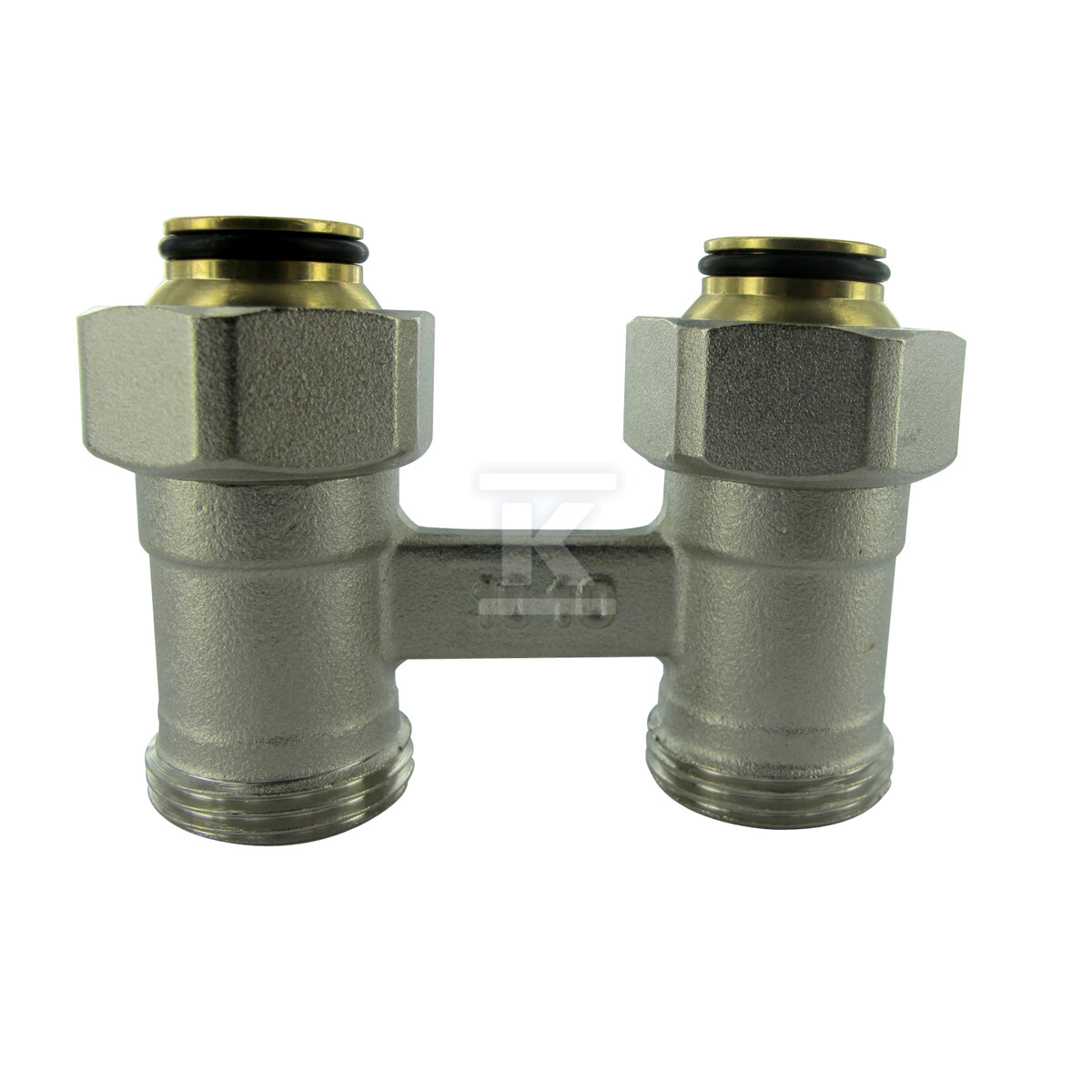

Moduł hydrauliczny bitubowy COMAP 960206-AF to proste, H-kształtne rozwiązanie do dolnego podłączenia grzejników panelowych o rozstawie 50 mm w układach dwururowych. Wbudowane zawory kulowe pozwalają na indywidualne odcięcie grzejnika od reszty instalacji bez konieczności spuszczania całego obiegu, a zintegrowany bypass zapewnia utrzymanie cyrkulacji w pozostałej części systemu. Konstrukcja przeznaczona jest do centralnego ogrzewania wodnego.

Konstrukcja i materiały

Korpus wykonany jest z niklowanej mosiądzu kutej, co zapewnia odporność na korozję i stabilność mechaniczną w warunkach instalacji grzewczej. Nakrętki są z mosiądzu tłoczonego na gorąco, również niklowanego, a tytka z uszczelnieniem z EPDM gwarantuje szczelne połączenie z grzejnikiem. Zaporowa kulowa wkładka jest z chromowanej mosiądzu, a uszczelnienia sedesowe wykonano z PTFE. Dzięki temu elementy cierne można wymienić bez demontażu całego modułu. Uszczelnienie EPDM oraz mosiężne detale zaworu są odporne na działanie gorącej wody i typowych czynników występujących w instalacjach CO.

Montaż i kompatybilność

Moduł łączy się z grzejnikiem nakładaną nakrętką 3/4" przez włożony eurokonus, co umożliwia szybkie i szczelne połączenie bez dodatkowych materiałów uszczelniających. Po stronie instalacji przewidziano zewnętrzną gwintowaną końcówkę 3/4" pod uszczelnienie sfera-konus, kompatybilną z odpowiednimi złączkami kompresyjnymi. Rozstaw przyłączy wynosi 50 mm, co odpowiada standardowym grzejnikom uniwersalnym. Rozwiązanie współpracuje z rurami miedzianymi, stalowymi, z polietylenu sieciowanego oraz wielowarstwowymi AL/PEX. Estetyka montażu wynika z faktu, że zasilanie i powrót grzejnika prowadzone są bezpośrednio na module, bez dodatkowych kolanek.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje w instalacjach z wodą grzewczą przy maksymalnym ciśnieniu 10 bar. Temperatura ciągłej pracy to 110 °C, a krótkotrwałe szczyty mogą sięgać 130 °C, co pokrywa typowe warunki eksploatacji centralnego ogrzewania. Współczynnik przepływu Kvs wynosi ok. 3,6 m3/h, a regulowany współczynnik przesiąkania w zakresie 30 do 50% pozwala na wstępne wyważenie hydrauliczne.
