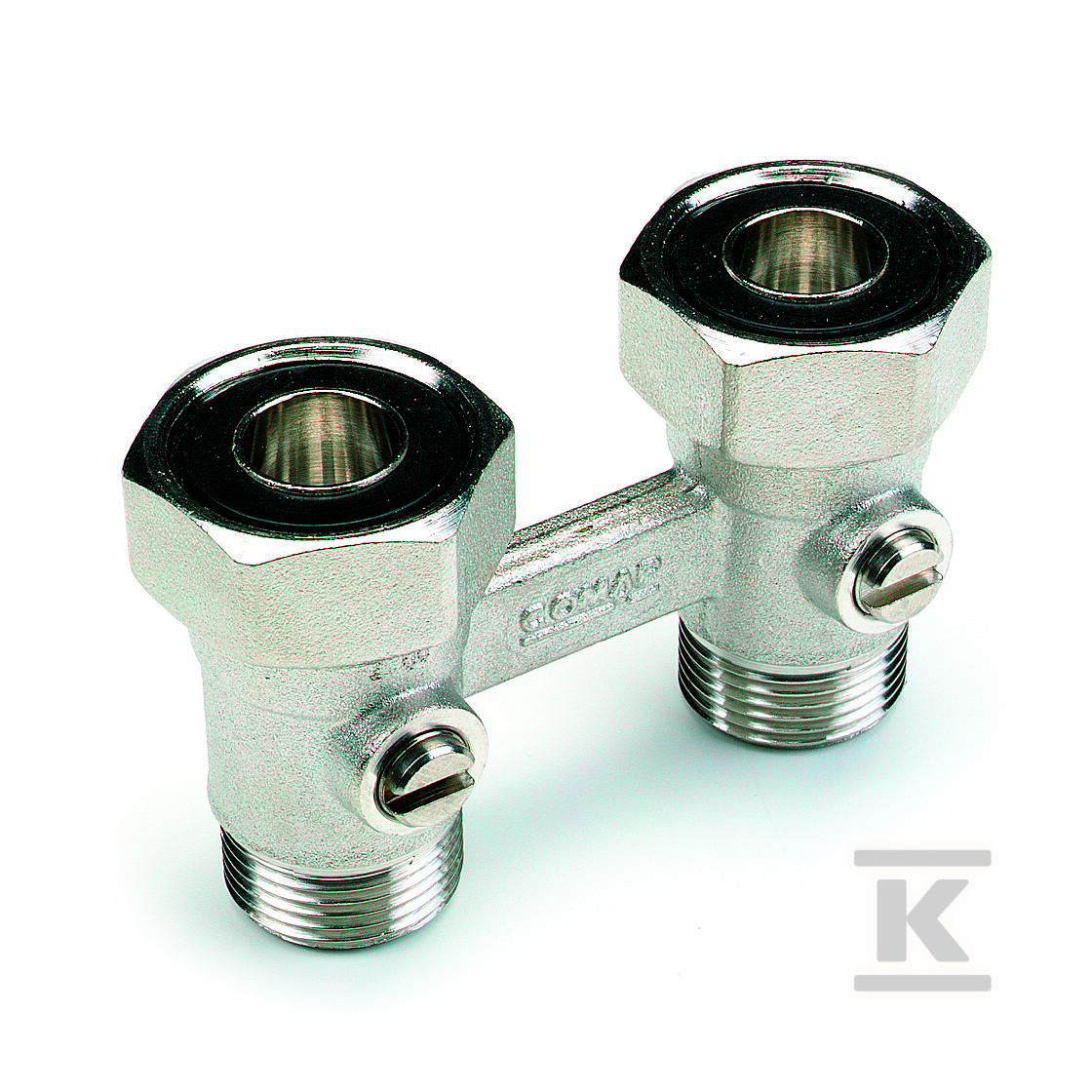

Moduł przyłączeniowy do instalacji dwururowych, prosty - 3/4"-M22 960100-AF

Moduł przyłączeniowy H do panelowych grzejników w instalacji dwururowych

Prosty, dwururowy moduł hydrauliczny przeznaczony do dolnego podłączenia grzejników panelowych o rozstawie osi 50 mm. Rozwiązanie pełni funkcję odcięcia grzejnika od reszty instalacji dzięki wbudowanym zaworom kulowym, co pozwala na demontaż lub serwis grzejnika bez spuszczania całej sieci. Konstrukcja H umożliwia podłączenie zasilania i powrotu z zachowaniem prawidłowego kierunku przepływu, bez krzyżowania przewodów.

Budowa i materiały

Korpus wykonany jest z mosiądzu z powierzchnią niklowaną, co zapewnia odporność na korozję i trwałość w wodzie grzewczej. Detale zaworu pochodzą z wysokowytrzymałej mosiężnej odlewki, a konstrukcja przewiduje możliwość wymiany samego zatworu i jego elementów bez wymiany całego modułu. Połączenie grzejnikowe to gwint wewnętrzny 3/4 cala z płaskim uszczelnieniem pod nakrętkę, natomiast do rurociągu moduł wychodzi zewnętrzną gwintowaną końcówką M22x1,5 mm kompatybilną z systemem Eurocone. Rozstaw osi zasilanie/powrót wynosi 50 mm, a kierunek podłączenia jest prosty, bez wersji kątowej. Moduł nie jest przystosowany termostatycznie, nie posiada regulacji nastawnej i nie jest przeznaczony do systemu jednorurowego.

Zastosowanie i kompatybilność

Moduł przeznaczony jest do instalacji centralnego ogrzewania w układzie dwururowym. Dzięki końcówce M22 nadaje się do współpracy z rurami miedzianymi, stalowymi, polietylenowymi PEX oraz wielowarstwowymi AL/PEX za pomocą odpowiednich złączek kompresyjnych Eurocone. Wbudowany bypass z regulowanym współczynnikiem przelewu 30 do 50 % stabilizuje pracę instalacji przy częściowym zamknięciu zaworów. Brak możliwości ustawienia/regulacji i brak samoregulacji oznacza, że moduł pełni rolę czysto hydrauliczną, a ewentualna regulacja temperatury odbywa się na poziomie zaworu termostatycznego zamontowanego oddzielnie.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 10 bar i maksymalnej temperaturze ciągłej 110 °C, z dopuszczalną temperaturą szczytową do 130 °C. Maksymalny dopuszczalny spadek ciśnienia wynosi 0,6 bar. Parametry te pozwalają na bezpieczne użytkowanie w typowych instalacjach grzewczych z wodą jako czynnikiem. Moduł nie jest modelem zamykanym, nie posiada zaworu napełniającego/spustowego i nie przewiduje połączenia krzyżowego zasilanie/powrót. Prosta, niezawodna konstrukcja bez elementów termostatycznych ogranicza liczbę punktów awaryjnych i ułatwia montaż dla instalatora oraz późniejszą obsługę.
