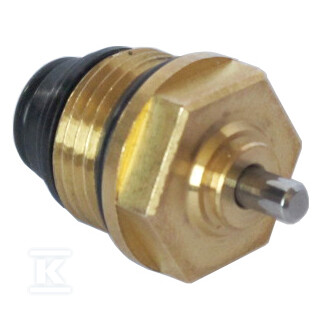

Wkładka (mechanizm) zaworu termostatycznego ze stałą nastawą wstępną 3/4; M28 - nowy 3/4 Kv 0,95 R816590

Precyzyjna regulacja przepływu w instalacjach centralnego ogrzewania

Wkładka mechanizmu zaworu termostatycznego Comap R816590 to element przeznaczony do grzejników ze zintegrowanymi zaworami oraz do grzejników uniwersalnych z sześcioma otworami. Rozwiązanie pracuje ze stałym współczynnikiem przepływu Kv 0,95 i jest przystosowane do współpracy z głowicą termostatyczną Comap M28. Produkcja odbywa się we Francji, w fabryce Comap w Abbeville, co przekłada się na powtarzalność wykonania i zgodność z normą EN 215.

Wkładka przeznaczona jest do standardowych zastosowań w instalacjach centralnego ogrzewania z wodą jako czynnikiem grzewczym. Dzięki stałej nastawie wstępnej zapewnia przewidywalny przepływ przy danym otwarciu, co ułatwia hydrauliczne wyważenie obwodu i ogranicza ryzyko przesterowań temperatury w pomieszczeniu. Konstrukcja pozwala na montaż w zaworach 3/4" i współpracę z gwintem głowicy M28x1,5.

Zastosowanie i kompatybilność

Mechanizm sprawdza się w grzejnikach z zaworem wbudowanym oraz w rozwiązaniach uniwersalnych z sześcioma otworami montażowymi. W zależności od wersji zaworu można zastosować głowicę Comap M28 lub M30, przy czym wkładka R816590 dedykowana jest do połączenia M28.

• możliwość pracy w układach z metalowym połączeniem do grzejnika 3/8", 1/2" i 3/4"
• stały Kv 0,95 dla średnicy 3/4", co odpowiada zakresowi pracy typowemu dla większych grzejników i obwodów o wyższym zapotrzebowaniu
• profilowane siedzenie umożliwiające montaż na zasilaniu i powrocie
• wkładka może być wymieniana bez demontażu całego zaworu i bez spuszczania wody z instalacji przy użyciu dedykowanego narzędzia Comap

Taka uniwersalność ułatwia instalatorowi dobór elementu do istniejącego zaworu i ogranicza potrzebę wymiany całego zespołu.

Budowa i materiały

Korpus wykonany jest z mosiądzu tłoczonego na gorąco, niklowanego, co zapewnia odporność na korozję w typowych warunkach instalacji CO. Tłoczek antyprzywierający oraz pierścień uszczelniający wykonane są z EPDM, a uszczelnienia wkładki i iglicy z etylenowo-propylenu odpornego na środki przeciw zamarzaniu.

Zespół iglicy to monoblok, sprężyna ze stali nierdzewnej oraz plastikowa zaślepka ochronna z tworzywa pochodzącego z recyklingu. Uszczelnienia i elementy ruchome zaprojektowano tak, aby ograniczyć zjawisko zapieczenia i zapewnić płynną regulację w długim okresie eksploatacji.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje w warunkach typowych dla centralnego ogrzewania. Maksymalne ciśnienie statyczne wynosi 10 bar, maksymalna temperatura wody 110 °C, a maksymalna różnica ciśnień na zaworze to 0,6 bar.

Stały współczynnik Kv 0,95 oznacza, że przy tej samej różnicy ciśnień przepływ jest powtarzalny i przewidywalny, co wspiera stabilną pracę termostatu i ogranicza hałas hydrauliczny. Parametry te pozwalają na bezpieczne zastosowanie w instalacjach mieszkaniowych i użyteczności publicznej, gdzie wymagana jest trwała regulacja temperatury bez konieczności częstej obsługi.
